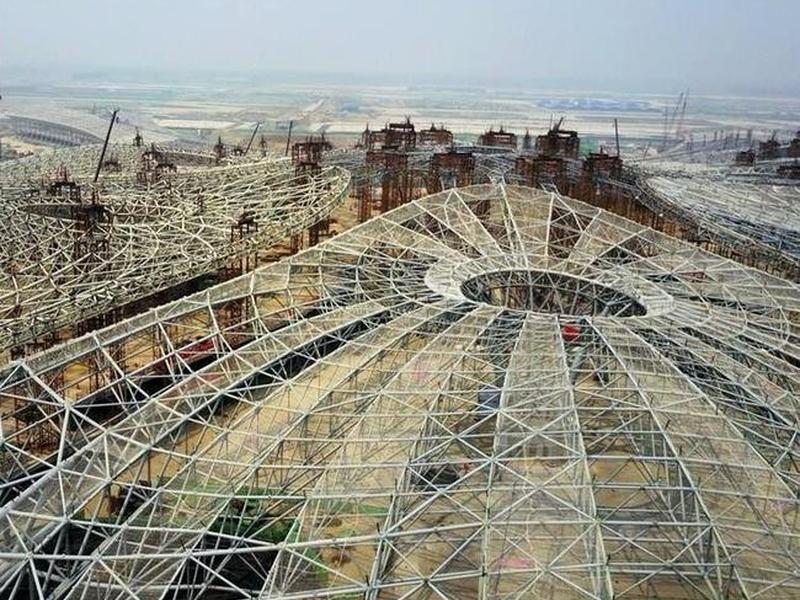

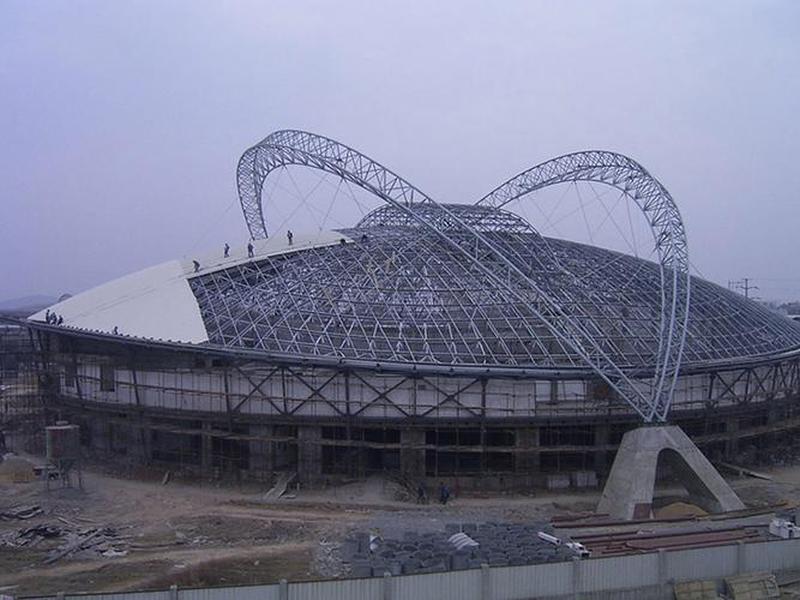

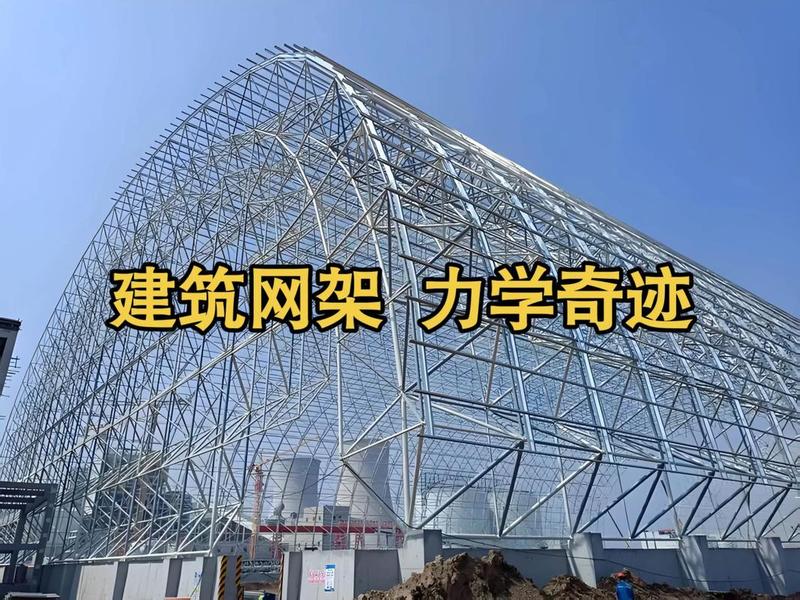

当我们仰望机场恢弘的穹顶，置身于体育馆无柱的广阔空间，或惊叹于高铁站房流畅的巨型屋盖时，支撑起这些视觉奇观的，往往是一种看不见的“力量骨架”——建筑工程网架结构。它不仅是力与美的结晶，更是现代建筑迈向大跨度、大空间的工程基石。而这一切辉煌的背后，离不开一套严谨、精密、近乎苛刻的建筑工程网架搭设规范。本文将深入剖析这一骨架的奥秘与搭建法则，从设计理念到施工落地，为您揭开其确保安全、精度与效率的核心规范体系。

一、 设计先导：规范与创新的平衡艺术

网架结构的设计，绝非简单的杆件堆砌，而是一场在刚性规范与空间创意之间的精妙舞蹈。规范是这场舞蹈不可逾越的底线。设计伊始，必须严格遵循《空间网格结构技术规程》（JGJ7）等国标，进行几何不变性分析，确保结构体系在任何外力下都不会发生几何可变，这是安全的根本。设计人员需像一位战略家，通过计算确定杆件截面、节点形式，并充分考虑荷载、地震、温度等多重因素。

规范之上，是创新的无限可能。从交叉桁架体系到四角锥、三角锥体系，丰富的构成形式为建筑造型提供了广阔舞台。设计需在满足力学性能的前提下，优化网格尺寸、杆件布置，以实现用材最经济、受力最合理。例如，对于大面积屋盖，采用“地面拼装、整体提升”的方案，其提升点布置、同步控制策略都必须在设计阶段进行详尽的有限元模拟与计算，确保万无一失。这要求设计者不仅手握规范，更要心怀对空间与力的深刻理解。

二、 材料控源：品质从第一颗螺栓开始

卓越的工程，始于毫厘之间的材料精度。网架搭设规范将材料与构件的质量控制置于源头地位，视为生命线。所有进场材料，包括钢管杆件、螺栓球、焊接球、高强度螺栓、封板锥头等，都必须具备齐全的质量证明文件，并按规定进行抽样复验。螺栓球的螺孔角度精度、螺纹强度；杆件的长度、直线度、壁厚；高强螺栓的扭矩系数……每一个参数都直接关系到整体结构的传力与安全。

特别是节点，这个网架的“关节”，其质量至关重要。焊接空心球需保证对接焊缝的质量与球体壁厚均匀；螺栓球节点则要求高强度螺栓的拧入深度必须达到螺栓直径的1.1倍以上，并使用经标定的扭矩扳手分初拧、终拧两步到位，防止“假拧”导致连接失效。规范要求对一级焊缝和跨度超过40米的网架所用钢材进行第三方检测，正是将隐患杜绝在拼装之前。

三、 安装精度：毫米级的空间交响乐

将数以万计的杆件与节点，在空中精准组合成设计形态，是网架施工的核心挑战，也是规范控制的焦点。安装方法的选择——无论是高空散装、分块吊装，还是目前广泛应用且高效的“地面整体拼装、液压同步提升”——都需编制专项方案并经过专家论证。方案中必须明确吊点或提升点设计、同步控制措施、合拢温度与顺序等关键工艺。

施工过程中，测量监控贯穿始终。需建立高精度测量控制网，使用全站仪等仪器对首个拼装单元、支座就位、提升过程及最终合拢进行全程跟踪监测。相邻提升点的高差需控制在提升距离的1/400以内且不超过100毫米，通过计算机液压同步系统实现各吊点负载均衡与位移同步，误差需控制在毫米级。这就像指挥一场庞大的空间交响乐，每一个“音符”（杆件）都必须准确就位。

四、 连接质量：看不见的“生命焊接”

网架结构的灵魂在于连接。无论是高强螺栓的连接副，还是焊接球节点的焊缝，都是力流传递的关键路径，其质量必须百分之百可靠。规范对此有着极为细致的要求。对于螺栓连接，终拧后的扭矩检查是强制性环节，抽查数量必须符合规定，确保每一颗螺栓都达到了设计的预紧力。

对于焊接，控制更为严格。焊工必须持证上岗，焊接工艺需经过评定。焊接顺序需精心安排，通常从中间向四周或两侧施焊，以减少焊接应力与变形。对现场焊接环境（风速、湿度、温度）需实时监测，不符合时须采取防风防雨措施。所有一、二级焊缝，外观检查合格后，还必须进行100%的无损检测（如超声波或射线探伤），确保内部无裂纹、未熔合等致命缺陷。这些隐藏在节点内部的“生命线”，其牢固与否，直接决定了整个网架能否历经风雨。

五、 防护与验收：赋予骨架长久生命力

网架结构的主体安装完成，并非工程的终点。规范的守护延伸至后续的防护与最终验收。钢结构最大的敌人是锈蚀，因此表面处理和涂装至关重要。现场焊接、补漆区域必须达到设计要求的除锈等级，涂层施工需严格控制道数、间隔时间和干膜厚度，确保防腐涂层均匀致密，防火涂料则需满足规定的耐火极限与粘结强度。

最终验收是对所有规范执行成果的总检阅。除了对整体尺寸、标高、支座中心偏移等允许偏差进行测量（如支座中心偏移不得超过跨度的1/3000且不大于30毫米），最重要的指标是挠度。网架在满载下的实测挠度值不应大于设计值的1.15倍，这是检验结构刚度是否达标的关键。验收合格后，完整、真实、可追溯的工程技术资料——从材料证明到每一份测量、检测记录——将成为这座“力量骨架”的终身档案，为其长久服役提供见证。

六、 智能赋能：规范下的技术革新浪潮

当代网架工程，正与智能建造技术深度融合，为传统规范注入新的活力。BIM技术的应用贯穿全生命周期，从设计阶段的三维建模、碰撞检查，到施工阶段的4D模拟、工艺交底，大大提升了精度与协同效率。在施工过程中，智能监测系统大显身手，通过在关键杆件和节点布设传感器，实时监测应力、变形、温度等数据，实现施工参数的动态预警与纠偏。

例如，在大型站房网架整体提升中，智能液压同步提升系统由计算机精准控制数十台提升设备，确保了数千吨庞然大物平稳、同步上升。AI纠偏算法、数字化管控平台的应用，使得“毫米级”控制从理想变为常态。这些高新技术并未颠覆规范，而是以更精准、更高效的方式执行和验证了规范要求，代表了网架工程施工质量发展的未来方向。

规范，是赋予钢铁以灵魂的准则

建筑工程网架，以其轻灵跨越重力的姿态，重新定义了现代建筑的空间边界。而建筑工程网架搭设规范，则是将设计蓝图变为安全现实的唯一密码。它从设计计算、材料甄选、毫米级安装、生命线焊接，到长效防护与严苛验收，形成了一条环环相扣、不容有失的质量链条。这不仅仅是一系列冰冷的技术条文，更是无数工程经验与教训的结晶，是赋予钢铁骨架以生命与灵魂的准则。在追求更大、更轻、更美的建筑道路上，恪守规范，融合创新，方能让每一座网架结构都成为经得起时间考验的空间艺术品，稳固地支撑起人类关于空间的宏伟想象。
