你是否曾面对一张张布满线条、符号与数字的建筑图纸感到茫然无措？那密密麻麻的图线仿佛是建筑师设下的密码迷阵，让人望而生畏。别担心，这座看似坚不可摧的知识壁垒，实则有一套清晰的通关路径。本文将为你揭开建筑图纸的神秘面纱，提供一套从零开始的建筑图纸快速入门教程，带你拨开迷雾，直击核心，快速掌握识图的关键心法，让你也能像专业人士一样，游刃有余地解读建筑的无声语言。

一、 构建认知框架：掌握看图顺序

踏入建筑图纸的世界，首要任务并非急于解读每一根线条，而是建立正确的认知框架。混乱的阅读顺序只会让你陷入细节的泥潭，无法把握全局。高效识图的第一步，是遵循一套科学的看图流程。

一份完整的施工图纸包罗万象，从宏观说明到微观细节，层次分明。正确的入门路径应是“从整体到局部，从概括到具体”。务必精读设计总说明，这是理解整个工程灵魂的钥匙。它将告诉你建筑物的概况、所用材料的标准、施工的特殊要求以及必须遵守的规范，在心中初步勾勒出工程的轮廓。

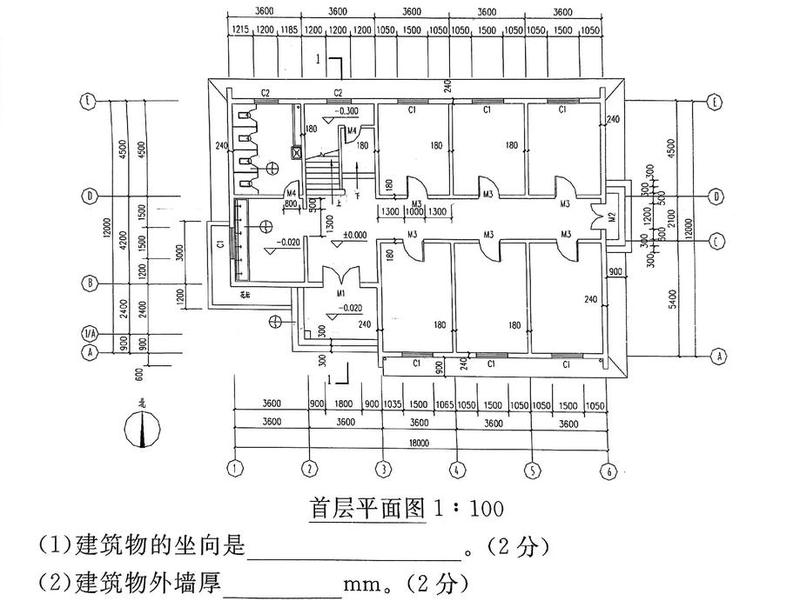

紧接着，应将目光投向建筑平面图。这是建筑物的“俯视图”，清晰展示了房间布局、门窗位置、墙体走向和交通流线。看懂平面图，你便掌握了建筑的空间骨架。在此基础上，结合立面图了解建筑外观与造型，通过剖面图洞察其内部竖向结构与空间关系。通过结构施工图将建筑与结构体系联系起来，并借助索引查阅关键的节点详图。记住口诀：“先看说明后看图，顺序优选平、立、剖；查对节点和大样，建筑结构对照读”，这便是构建你识图认知体系的基石。

二、 捕捉核心尺寸：牢记关键数据

图纸上的尺寸浩如烟海，试图全部记忆无疑是徒劳的。快速入门的关键在于，像猎手一样精准捕捉那些决定建筑形态与结构安全的核心尺寸。这些数据是施工的准绳，也是你理解设计意图的坐标。

你需要重点关注的，是建筑物的控制性尺寸。这包括决定空间格局的开间与进深，定位所有构件的纵横轴线，以及影响空间感受的层高与总高。这些尺寸构成了建筑的宏观尺度框架。主要结构构件如梁、柱的断面尺寸，基础的关键尺寸，以及门窗洞口的精准位置与大小，都必须了然于心。

牢记这些关键数据，并非机械背诵，而是为了在脑海中建立起建筑的尺度感。当你看图时，这些核心尺寸会成为你的“定位锚点”，帮助你快速校验其他细部尺寸的合理性，理解各部分的比例关系，从而在施工或算量时能迅速抓住重点，避免因忽略关键尺寸而导致的重大失误。

三、 理清图纸关系：洞察设计逻辑

单张图纸如同一片拼图，无法展现全貌。建筑信息被巧妙地分解到数十张甚至上百张图纸中。理清图纸间错综复杂的关系，是识图能力跃升的关键一步。你需要学会在不同的图纸间建立连接，让信息交织成完整的建筑影像。

这一切联系的枢纽，在于轴线与编号。无论是平面图、立面图还是剖面图，轴线系统都是定位的绝对基准。看图时，必须做到“手中有图纸，心中有轴线”，以轴线为线索，在不同图纸间追踪同一构件或空间的位置与形态。例如，平面图中的一道墙，在立面图中显示其高度与外观，在剖面图中揭示其内部构造，在结构图中明确其配筋与做法。

要密切关注标高系统的统一性，确保各图纸对同一位置的高度描述一致。还需留意详图索引符号，它将引导你从宏观图纸跳转到展示复杂节点做法的放大详图。理解建筑、结构、设备各专业图纸之间的“对话”与“对图”关系，如预留洞、预埋件的位置是否吻合，是避免施工冲突、洞察设计全貌的不二法门。

四、 破解符号密码：熟悉图例与标注

建筑图纸是一套高度标准化的视觉语言，充斥着各种图例、符号和线型。它们如同图纸的“单词”和“语法”，是快速准确提取信息的密码本。不认识这些符号，看图就如同阅读天书。

要熟悉各种线型的含义：粗实线通常表示可见轮廓线，虚线表示不可见轮廓或被遮挡部分，点划线则代表轴线或中心线。必须掌握常见的材料图例，如混凝土、砖墙、金属、玻璃等在剖面图中的表示方法。门窗、楼梯、卫生洁具、电气设备等也都有其特定的简化符号。

更重要的是理解尺寸标注、标高符号和索引符号的规则。尺寸标注告诉你物体的大小，标高符号（如±0.000）定义其高度位置，而索引符号（一个圆圈加编号）则像一本书的目录，指引你找到对应的详细大样图。花时间熟悉这套“密码体系”，是让你从“看热闹”转向“看门道”的必经之路。

五、 聚焦图纸要点：规避常见差错

在掌握了基本方法后，需要培养一双“火眼金睛”，能够迅速抓住每张图纸的审查要点与易错环节。这能帮助你在实际工作中提前发现问题，防患于未然。

阅读平面图时，要特别警惕几个共性要点：门的开启方向是否合理且符合规范；轴线位置是居中还是偏中，切勿误将轴线全部当作墙中线；房屋的准确朝向需依据指北针或总图确认；不同位置墙体的厚度是否标注清晰、有无矛盾。这些细节的疏忽往往会导致施工返工。

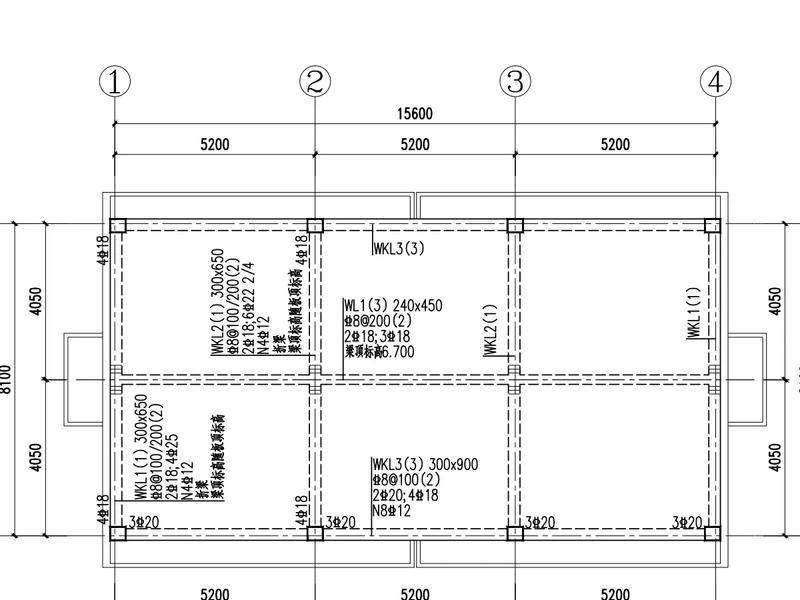

对于立面图，门窗洞口的标高是核心，它直接影响立面的施工与窗台安装。在剖面图中，则需紧盯楼层标高、屋顶标高以及室内外高差。而在结构图中，基础形式、梁柱板的配筋与连接构造是重中之重。有意识地在看图时进行要点自查，能极大提升识图的准确性与深度。

六、 把握工程特质：理解特殊要求

没有两栋完全相同的建筑，每一份图纸都承载着其独特的设计意图与工程特质。快速入门的高级阶段，在于超越通用规则，去洞察并把握本项目特有的技术要求与设计精髓。

工业建筑与民用建筑的需求截然不同。一个化工厂房可能对防腐、防爆有极端要求，其图纸中会对墙体、地面的特殊处理工艺进行详尽规定；而一个音乐厅则会对声学设计、混响时间有严苛标准，图纸中会体现特殊的吊顶与墙面构造。即使是普通住宅，也可能因采用新型保温材料、装配式结构或智能家居系统，而在图纸中体现出与众不同的细节。

在通读图纸时，要主动寻找并理解这些特殊标记：地基处理的特殊方案、使用功能的特殊需求（如恒温恒湿、洁净度）、新工艺新材料的施工说明、以及设计强调的关键技术指标。理解这些特质，你才真正读懂了图纸的灵魂，而不仅仅是看到了线条与数字。
