在波澜壮阔的现代工程建设画卷中，有一项工作如同乐队的指挥，虽不直接参与演奏，却决定了每一个音符的精准落位。它就是工程测量测设——将冰冷设计图纸上的点、线、面，魔术般地“投射”到广阔而复杂现实世界的神奇过程。无论是摩天大楼的拔地而起，还是跨海大桥的雄伟跨越，其第一块基石的位置，都始于测量人员手中那精确到毫米的测设。这绝非简单的“放线”，而是一场融合了精密计算、严谨流程与丰富经验的系统性工程。本文将为您层层揭开工程测量测设的神秘面纱，详细解读其核心步骤，带您领略从蓝图到现实的精准旅程。

一、 测前准备：蓝图解读与数据基石

测设之旅的起点，并非在尘土飞扬的工地，而是在宁静的办公室与浩瀚的资料库中。充分的测前准备是确保整个测设工作成功的一半。这一步的核心在于“消化”与“转化”。

测量人员需要像侦探一样，全面收集与研读所有相关设计资料。这包括但不限于总平面图、结构施工图、坐标标高体系说明，以及业主提供的原始控制点成果报告。每一张图纸、每一个数据都是未来行动的“法律文书”，必须确保其完整性、一致性与最新有效性。任何细微的疏漏或矛盾，都可能在实地引发巨大的偏差。

紧接着，是基于设计图纸进行周密的内业计算与方案制定。测量人员需要将设计坐标、高程、距离、角度等参数，根据现场已知的控制点基准，转化为可直接用于现场放样的测设数据。这个过程需要运用扎实的测量平差、坐标换算等知识。必须根据工程特点、精度要求、现场环境（如通视条件、干扰因素）以及现有仪器设备（全站仪、GPS-RTK、水准仪等），制定出最优的测设技术方案与应急预案，明确人员分工、作业流程与质量控制关键点。

是仪器与工具的战前检校。工欲善其事，必先利其器。所有待用的测量仪器都必须在校准有效期内，并应在作业前进行常规检校，如光学对点器、圆水准器、管水准器、十字丝等，确保其性能状态满足测设精度要求。对讲机、棱镜杆、木桩、油漆、锤子等辅助工具也需准备齐全。这一步是杜绝仪器系统误差、保证数据源头准确的关键堡垒。

二、 控制网复测与加密：构建测量“北斗系统”

如果说设计图纸是“目的地”的描述，那么控制网就是工程现场的“北斗导航系统”。在测设具体点位前，必须建立或确认一个统一、稳定、精确的坐标与高程基准框架。

首要任务是对已有控制点进行复测。通常，工程设计或业主会提供一定数量的平面控制点（如GPS点、导线点）和高程控制点（水准点）。测量人员必须亲自对这些点位的实际位置、标志完好性进行勘查，并使用高精度仪器进行联测复核。通过与已知数据进行比对，验证其精度和可靠性，防止因点位移动、破坏或原始数据有误而导致整个测设系统“失之毫厘，谬以千里”。

当原有控制点密度不足或部分点位不便于使用时，就需要进行控制网的加密测量。根据工程规模和布局，采用导线测量、三角测量、GPS静态或RTK技术等方法，在施工区域内部布设新的次级控制点。这些加密点应构成闭合或附合图形，通过严密的平差计算，获得其精确的平面坐标和高程。它们将被作为后续所有细部测设的直接依据，其布设位置需考虑通视良好、便于保护、使用方便。

完成布设与测量后，必须对控制网成果进行严格的检核与保护。通过不同方法、不同测回、不同时段的观测进行交叉验证，确保成果的绝对可靠。之后，需对所有控制点（特别是加密点）采取坚固的标石埋设、醒目的护栏围护等保护措施，并绘制详细的点之记，为长期施工测量奠定不可动摇的基准。

三、 实地测设放样：将设计“钉”在大地上

这是整个过程中最具挑战性与成就感的环节，是理论转化为实践的“临门一脚”。实地测设放样就是运用各种技术手段，将计算好的测设数据在实地精准地标定出来。

根据待放样点的性质和现场条件，测量人员会灵活选用不同的方法。对于单个点的平面位置放样，极坐标法是最常用、最高效的方法之一：在已知控制点上架设全站仪，后视另一个已知点定向，然后输入待放样点的设计坐标，仪器便会自动计算出旋转角度和距离，引导司镜员移动棱镜，直至误差满足要求，最终打桩定点。还有直角坐标法、角度交会法、距离交会法等传统而可靠的方法作为补充。

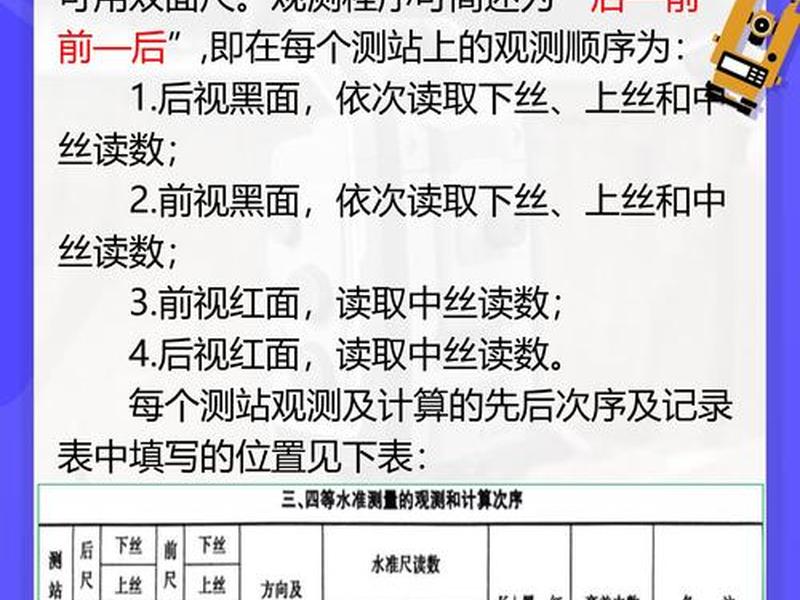

对于高程的测设，则主要依靠水准测量。利用已知高程的水准点，通过水准仪读取前后视读数，将设计高程传递到待定点的木桩或墙体上，并用红漆做出醒目标记。在场地平整、路基施工等需要批量传递高程的场合，仪高法因其计算简便而被广泛采用。对于深基坑或高耸构筑物的高程传递，则可能需要使用悬吊钢尺等特殊方法。

在放样过程中，实时检核至关重要。每放样出一个点，尤其是关键轴线点、轮廓转折点，都应立即通过测量其与附近其他已知点的相对关系（距离、角度、高差）进行检核，或者换用另一种方法进行复核放样，确保“放一点，准一点”。要清晰、规范地做好现场标记和记录，包括点号、设计坐标、实测坐标、偏差值、日期、作业员等，形成可追溯的原始档案。

四、 检核验收与纠偏：为精度加上“双保险”

测设放样完成，绝不意味着工作的结束。检核验收是独立于放样过程之外的质量控制闭环，是确保成果万无一失的“终极审判”。这一步旨在发现并纠正放样过程中可能累积的偶然误差或操作失误。

检核分为内业检核和外业复测。内业检核主要核对计算过程、数据录入、图纸解读是否有误。外业复测则更为关键：通常由不同的人员、使用不同的仪器或方法，对已放样的主要点位进行独立测量。例如，对已放样的建筑轴线，复测其长度、对角线是否与设计值相符；对已标高的场地，抽查若干点的高程。这种“背对背”的验证能有效隔离系统性错误。

当复测结果与设计值或放样值存在超出允许范围的偏差时，必须立即启动分析纠偏程序。测量人员需要像医生诊断病情一样，分析偏差产生的原因：是控制点本身不稳？是仪器未校准？是环境干扰（如大风、温差）？还是操作失误？找到根源后，需重新从可靠的控制基准出发，对错误点位进行纠正，并对受其影响的相关点位进行连锁复核与调整。

最终，所有检核合格的数据和资料需要整理成正式的测量报验资料，提请监理或下一道工序的施工单位进行联合验收。只有签字确认的测量成果，才能作为后续施工的合法依据。这一步为工程实体的几何形态筑起了最后一道坚固的质量防火墙。

五、 动态监测与竣工测量：贯穿始终的“守护之眼”

现代工程测量测设的内涵早已超越了“一次性放样”。对于大型、复杂或施工周期长的工程，测设是一个动态、持续的过程。施工过程中，基坑开挖、支护结构受力、主体荷载增加等因素都可能导致已测设的点位发生位移或沉降。

需要建立施工监测系统。在关键部位（如深基坑周边、高边坡、大跨度结构支撑点）埋设观测点，定期进行水平位移、垂直位移（沉降）监测。通过将监测数据与预警值对比，可以实时评估工程安全状态，指导施工节奏，必要时调整施工方案，实现信息化施工。这时的测量工作，扮演着工程“健康监护仪”的角色。

当工程实体完工后，测设的最终章——竣工测量随即上演。其目的是全面、真实地记录建筑物、构筑物以及地下管网等的最终实际平面位置、形状和高程，并绘制成竣工总平面图。这份成果不仅是工程验收的重要依据，更是未来运营、管理、维护、改扩建不可或缺的“出生证明”和基础档案。它标志着从设计蓝图到实体建筑的完整空间信息闭环的最终形成。

六、 成果整理与归档：智慧的沉淀与传承

测量工作的价值，不仅体现在指导了当期的施工，更在于其产生的数据成果是可长期利用的宝贵资产。系统的成果整理与归档是专业精神的体现，也是技术传承的纽带。

这包括将整个测设过程中的所有原始观测记录、计算手簿、放样草图、检核资料、报验单、监测报告、竣工图等，按照工程项目、工序、时间进行系统分类、编号、装订。所有电子数据（如仪器内存数据、计算表格、数字成图文件）也需进行多重备份，并附以清晰的说明。

最终形成的完整测量技术档案，应内容齐全、格式规范、签字完备。它不仅是项目内部结算、质量追溯的依据，在遇到工程纠纷时更是具有法律效力的关键证据。这些凝结了实践经验的档案，为测量团队积累了宝贵的案例库，为后续类似工程的测设方案优化提供了直接参考，实现了知识的有效沉淀与迭代。

纵观工程测量测设的全过程，它犹如一位严谨的时空翻译官，将设计师在二维图纸上的抽象构思，精准无误地转译为三维现实世界中的具体坐标。从细致的测前筹备，到构建坚固的控制基准；从充满技艺的实地放样，到严格无比的检核验收；再从贯穿施工的动态监护，到最终成果的整理归档，这六大步骤环环相扣，层层递进，共同构成了一条确保工程建设几何精度与空间形态的生命线。每一次成功的测设，都是理性、耐心与技术的胜利，是土木乐章中精准而不可或缺的第一个音符。理解并掌握这些步骤，不仅是测量人员的专业核心，也是所有工程参与者洞察建筑如何从蓝图走向辉煌的一把钥匙。
