在机器轰鸣的施工现场，精确的测量是工程建设的“眼睛”。而对于每一位测量员而言，工程测量建站教程图与工程测量建站教程图片，不仅仅是操作步骤的罗列，更是一把开启精准世界大门的可视化钥匙。它们将抽象复杂的坐标原理、仪器操作流程，转化为直观、易懂的视觉指令，让深奥的测量学走下神坛，融入每一次对中、整平与照准的实践中。本文将带您深入剖析这些教程图的核心价值，从多个维度解读其如何成为工程测量领域不可或缺的“行动地图”。

一、视觉化入门：破解仪器认知壁垒

对于初学者，面对布满按键的全站仪面板，难免心生畏惧。优质的工程测量建站教程图片，首先扮演了“仪器解剖图”的角色。一张清晰的仪器结构示意图，能够明确标注出显示屏、键盘功能区、望远镜、基座、水准管、对中激光器等关键部件，让新手快速建立整体认知。

进一步，教程图会通过箭头、编号序列、高亮区域等方式，聚焦于建站的核心操作界面。例如，图片会清晰展示如何从主菜单进入“设站”或“后方交会”程序，每一步对应的屏幕显示状态是怎样的。这种视觉引导，远比纯文字描述“按F2键”更为高效，能极大降低因不熟悉仪器而导致的误操作风险，帮助测量员快速跨越最初的认知障碍，建立起操作信心。

二、流程全景呈现：步步为营的建站地图

建站是测量工作的基石，其流程的准确性直接决定后续所有数据的可靠性。一套完整的工程测量建站教程图，犹如一份精心绘制的“作战地图”。它通常以流程图或分步实拍图的形式，系统展示从仪器开箱架设到最终完成设站定向的全过程。

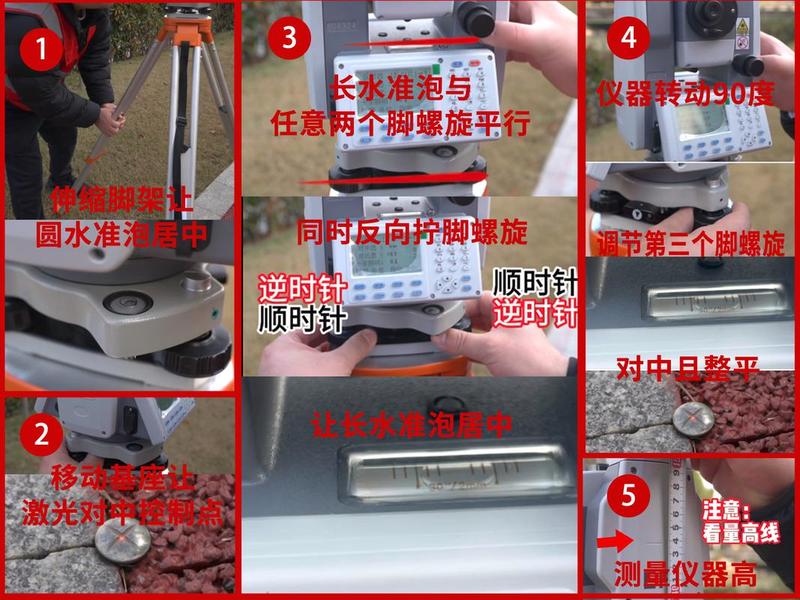

教程图会详尽分解每一步：从三脚架的初步安置、利用光学或激光对中器进行精确对中，到使用圆水准器和管水准器完成粗平与精平。对于关键的建站环节，如已知点建站和后方交会建站，图片会对比展示两者的适用场景与操作差异。例如，后方交会法的教程图中，常会包含一张现场示意图，清晰标明仪器自由设站点P与两个已知控制点A、B的空间几何关系，直观解释其“无需架设在已知点上”的灵活优势，以及需要规避“危险圆”的原理示意。

三、难点与细节特写：聚焦精度命门

测量工作失之毫厘，谬以千里。优秀的教程图片深知细节决定成败，因此会对操作中的难点和易错点给予特写式呈现。例如，如何精确量取并输入“仪器高”和“棱镜高”？教程图会特写钢卷尺从地面控制点量至仪器对中点的正确位置，以及量至棱镜中心的具体方法，避免因量取部位错误引入系统误差。

在后方交会法观测时，如何精确照准棱镜中心？图片会展示望远镜十字丝严格对准棱镜杆尖端或特定棱镜标志的清晰画面。对于建站后的误差检查，教程图可能会展示屏幕显示残差（如dHD、dVD）的合格范围提示，并解释若超限应如何排查原因（如已知点坐标错误、对中不精、测量时碰动脚架等）。这些细节特写，是教程图从“会用”提升到“精通”的关键所在。

四、原理与操作结合：知其然更知其所以然

最高层次的教程图，不仅是操作手册，更是微型教科书。它们善于将测量原理与操作步骤融合展示。在解释后方交会法时，可能会配以简单的几何原理图，说明通过观测至少两个已知点的角度和距离，如何解算出测站点的平面坐标，让操作者理解每一步测量背后的数学逻辑。

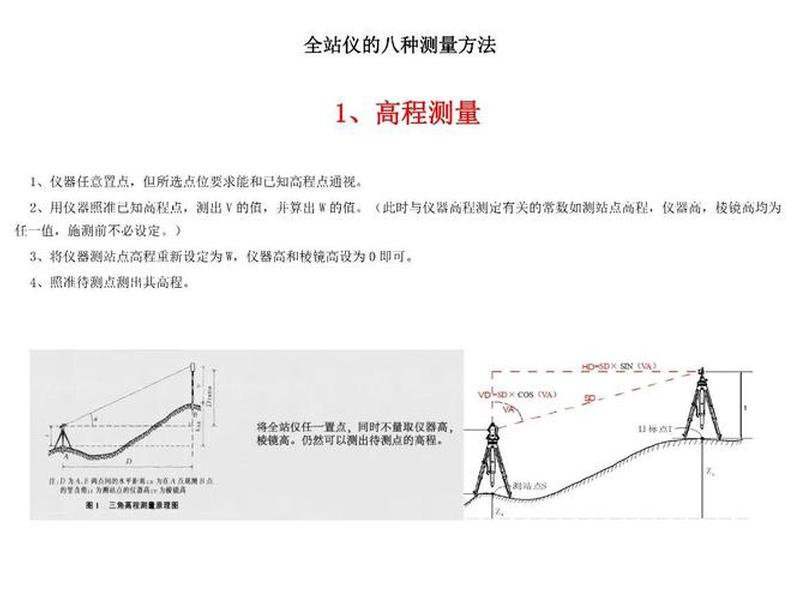

在介绍全站仪三角高程测量时，教程图会结合示意图，清晰标出斜距、天顶距、仪器高、棱镜高与高差之间的几何关系，让测量员明白高程数据是如何产生的。这种图文结合的方式，深化了使用者对测量本质的理解，使其在遇到异常情况时能够进行初步分析和判断，而非机械地执行步骤。

五、场景化应用指引：应对复杂实战环境

真实的工程现场远比理想情况复杂。进阶的工程测量建站教程图会引入场景化案例。例如，针对基坑监测中通视条件差、基准点可能被遮挡的情况，教程图会展示如何利用自由设站法，在场地内灵活选择同时通视多个监测点和基准点的位置，快速完成设站。

图片可能模拟在桥梁隧道、高楼林立区等特殊环境下的建站方案，强调点位选择、仪器保护以及多次检核的重要性。这些场景化的指引，将标准流程与实战应变相结合，帮助测量员提升解决实际问题的能力，让教程图的价值从学习室延伸到每一个具体的、充满挑战的工地现场。

六、技术演进与智能未来

随着科技发展，测量技术与教程图的形态也在不断演进。传统的静态示意图正逐步被动态操作视频、交互式3D模型甚至增强现实（AR）指导所补充。教程图的内容也从单一的全站仪建站，扩展到整合GNSS接收机、三维激光扫描仪等多传感器融合的“智能测站”设立流程。

未来的教程图，可能会展示如何通过平板电脑蓝牙控制全站仪，实现远程设站与数据同步；或是演示利用内置程序进行多测回自动观测与实时平差计算。这些内容预示着工程测量正朝着自动化、智能化方向迈进，而教程图作为知识载体，将持续引领从业者拥抱技术变革，掌握核心生产力。
