在数字化测绘与道路工程飞速发展的今天，掌握一款高效、精准的软件操作技能已成为工程技术人员的关键竞争力。工程之星软件，作为行业内广泛使用的RTK测量与道路设计放样工具，其新建道路与新建项目的核心操作流程，直接关系到外业工作的效率与成果的准确性。无论是初涉工程测量的新人，还是希望提升作业流畅度的资深工程师，一份清晰、全面、易懂的教程都至关重要。本文将深入剖析工程之星新建道路的完整步骤，并结合工程之星5.0版本新建项目的视频教程精髓，为您呈现一份从软件启动到参数设置，再到道路设计成型的全景式操作指南，带您解锁高效、精准的工程实施密码。

一、软件启航与工程创建

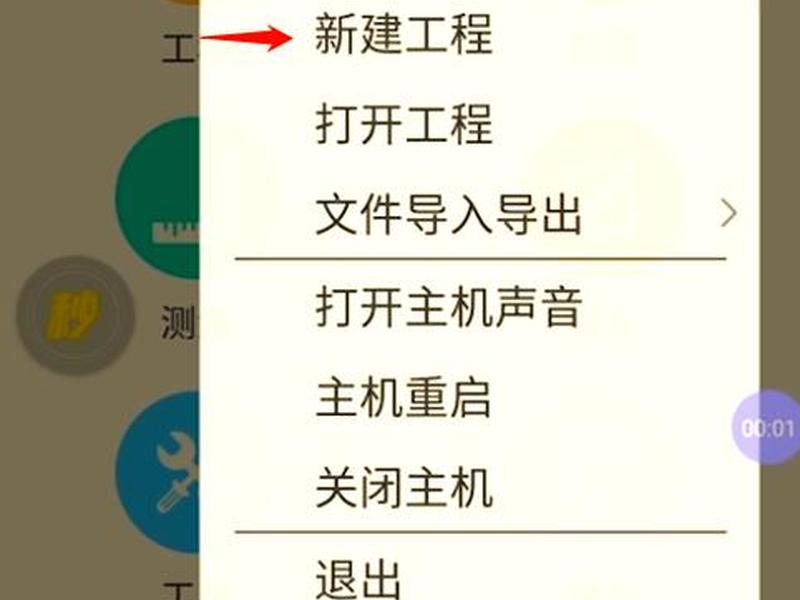

一切精准测量的旅程，都从打开工程之星软件并成功创建项目开始。运行工程之星5.0后，映入眼帘的是功能清晰的主界面。点击屏幕上的“工程”图标，即可进入工程管理的子菜单，这里汇聚了项目操作的所有入口。

选择“新建工程”，一个全新的作业世界就此展开。首先需要为项目赋予一个明确的名称，这不仅是文件的标识，更是未来数据管理的关键。软件通常会将新建的工程默认保存在“SOUTHGNSS_EGStar”路径下。如果项目中存在可套用的历史工程模板，勾选“套用模式”并选择相应文件，能极大节省重复设置的时间，确保项目标准的一致性。确认无误后点击确定，工程的骨架便已搭建完成。

紧接着，软件会弹出至关重要的“坐标系统设置”界面。这是确保所有空间数据准确无误的基石。在此界面，需要完成坐标系统命名、选择目标椭球、设置投影参数（尤其是输入测区当地的中央子午线）等基础配置。这些设置如同为地图赋予了统一的“语言”，是后续所有测量和放样数据能够正确匹配实际位置的前提。

二、坐标与参数的精确定义

坐标系统的设置远不止于选择名称和椭球。深入参数设置层面，是保障工程精度的核心环节。在坐标系统设置界面中，软件提供了丰富的转换参数选项，包括四参数、七参数、校正参数和高程拟合参数，以满足不同精度和范围的需求。

四参数适用于同一椭球内不同坐标系之间的转换，例如将GPS采集的WGS-84坐标转换到地方施工坐标系。它计算相对简便，但在大范围项目中使用时需注意其适用性。七参数则用于两个不同椭球坐标系之间的转换，其控制范围更广，可达约50平方公里，但计算时需要至少三个公共控制点作为支撑。需要注意的是，七参数与四参数不可同时使用。

校正参数通常是在已使用四参数或七参数的基础上，为进一步提高局部区域精度而采用的微调手段，仅依靠一个公共控制点进行计算。正确理解和选择这些参数，是避免“差之毫厘，谬以千里”的关键一步，也是新建项目时最需要技术判断力的环节之一。

三、道路设计模块的深入探索

完成项目新建与坐标设定后，便可进入核心的道路设计环节。点击“输入”菜单下的“道路设计”功能，开启线路的数字化蓝图绘制。首先需要新建一个道路设计文件，并为其命名，例如“某某公路项目”。

道路设计的核心在于平曲线输入，常用方法有交点法、元素法和坐标法。其中，交点法因其直观高效而广受欢迎。用户只需依次输入线路各交点的坐标，以及对应的圆曲线半径、缓和曲线长度等要素，软件便能自动计算出线路的完整走向和逐桩坐标。对于复杂的虚交点情况，软件也提供了专门的输入选项，确保任何复杂的线形都能被精确描述。

设计过程中，可以随时点击“查看”功能，预览生成的道路线形图，并与原始设计图纸进行比对，确保数字化模型与设计意图完全一致。这一步骤是验证输入正确性的重要保障。

四、纵断面与横断面设计

道路是一个三维实体，在完成平面线形设计后，必须赋予其高程信息，即纵断面设计。在道路设计界面中，进入纵断面设计子模块，通过“添加”变坡点，输入每个变坡点的里程、设计高程、前后坡比以及竖曲线半径等参数，从而定义道路的纵向坡度变化。

与此横断面设计决定了道路的“形状”。这包括输入道路的标准横断面形式，如车道数、宽度、路拱坡度等，以及根据地质条件和填挖方高度设置边坡参数，例如将填方边坡设为1:1.5，挖方边坡设为1:1。在工程之星5.0的某些版本或相关智享版中，还支持导入DWG等格式的标准横断面图，实现更快速、更规范的设计。

五、数据校验与放样准备

所有设计数据输入完毕后，决不能急于投入现场放样。严谨的校验是保证施工精准度的最后一道防火墙。利用软件中的“逐桩坐标”功能，可以生成全线所有桩号的设计坐标。

将此软件生成的逐桩坐标表与设计院提供的官方逐桩坐标表进行逐一比对。任何微小的差异都可能意味着输入错误，必须回溯检查，直至两者完全吻合。在道路放样功能中，软件会同时显示某点的“设计高”（纵断面设计高程）和实地测量的“高程”，这为现场高程控制提供了直观的对比。

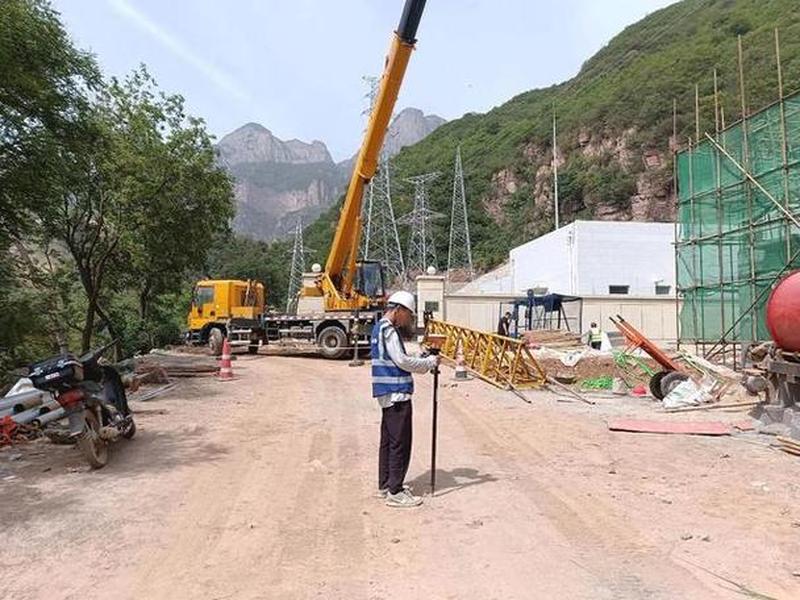

确保一切数据无误后，便可将RTK仪器带到现场，在取得“固定解”的高精度定位状态下，进入“测量”菜单下的“道路放样”功能。软件将引导测量员通过实时位置与设计位置的偏差提示，精准地找到每一个中桩、边桩乃至边坡坡脚的位置，将图纸上的线条完美复刻到大地之上。

六、视频教程的视觉化助力

对于动态操作流程而言，图文教程有时难免抽象，而视频教程则能提供无可替代的直观体验。工程之星5.0新建项目与道路设计的视频教程，通常以第一视角录制，完整再现了从软件启动、蓝牙连接主机、新建工程、参数设置到道路设计每一步的鼠标点击、菜单选择和数据输入过程。

优秀的视频教程不仅展示“怎么做”，更会解释“为什么这么做”。例如，在设置中央子午线时，视频会强调其获取方式（自动获取主机位置或手动输入）及输入错误的后果。在演示虚交点输入等复杂操作时，动态画面能让用户清晰理解各个参数对应的图形意义，避免因理解偏差导致的设计错误。跟随视频一步步操作，如同有一位经验丰富的工程师在手把手教学，能极大降低学习门槛，提升掌握速度。
