在测绘工程与道路设计的数字化浪潮中,数据流的畅通与否直接决定了工作效率与成果精度。你是否曾为如何将野外RTK测量获取的海量坐标点,快速、准确地转化为CAD图纸上的精确线条而苦恼?本文将为你彻底揭秘“工程之星”软件坐标导入与导出至CAD的全流程,搭建起从实地测量到室内成图的高效数据通路,让你手中的数据不再“沉睡”,而是成为驱动设计的核心引擎。

任何精密的操作都始于规范的数据源头。在使用工程之星进行测量时,确保坐标数据的准确性与完整性是后续所有步骤的基石。这不仅仅是按下采集键那么简单,它涉及到项目坐标系的统一、点名的规范命名以及必要属性的记录。
在工程之星软件中,坐标数据通常存储在“坐标管理库”中。野外作业时,测量人员需根据项目要求,在固定解状态下采集特征点、控制点或放样点。一个良好的习惯是,在采集时就为每个点赋予清晰、唯一的点名或编码,并尽可能记录简短的备注信息,例如“JD1(交点1)”、“K0+100(里程桩号)”等。这将在后期的数据处理与识别中避免混乱。
完成外业测量后,首要任务是在工程之星内部进行数据检核。可以通过查看点库列表、复核关键点坐标、甚至使用软件内的“测量”功能复测个别点的方式进行。确认数据无误后,便为数据的导出做好了准备。整洁、准确、规范的原始数据,是通往CAD完美图纸的第一张通行证。
将坐标数据从工程之星的“坐标管理库”中提取出来,是连接内外业的关键一步。工程之星软件提供了多种灵活的数据导出格式,以适应不同的下游需求。
最常用的导出路径是通过软件的“导出”功能。用户进入“坐标管理库”或“放样点库”,选择需要导出的坐标点(可全选或部分选择),点击“导出”按钮。软件会提供多种导出格式选项,例如纯文本格式(.txt)、CSV格式(.csv)以及专为CAD设计的DXF格式等。对于后续需要导入CAD进行绘图的情况,直接导出为DXF格式往往是最高效的选择,因为它是一种通用的CAD数据交换格式,能被AutoCAD等软件直接识别并打开,自动生成图形元素。
如果选择导出为TXT或CSV格式,则需要注意数据的排列顺序。通常,标准格式为“点名,东坐标(Y),北坐标(X),高程(H)”,各字段间以逗号分隔。用户可以在导出设置中确认或调整字段顺序。导出时,务必为文件选择一个易于记忆的存储位置和文件名,建议存放在手簿存储空间的根目录或特定文件夹中,方便在电脑上查找。

直接从工程之星导出的坐标数据,其坐标系可能与设计图纸所使用的坐标系存在差异。这是测量工作中最常见也最关键的环节之一——坐标转换。忽略这一步,可能导致导入CAD的图形位置完全错误。
工程之星软件内置了强大的坐标转换工具,通常在“工具”菜单下的“计算转换参数”或“坐标转换”功能中。核心原理是利用至少两个(平面转换)或三个(含高程拟合)已知公共点(既拥有WGS-84经纬度坐标,也拥有当地施工平面坐标),求解出一套转换参数(如四参数、七参数)。将这套参数应用到整个工程项目后,工程之星软件采集和导出的所有坐标,都将自动转换为目标施工坐标系下的坐标。
在进行数据导出前,务必确认当前工程已应用了正确的转换参数。可以通过在已知控制点上进行点校验或放样来验证转换参数的准确性。只有经过正确转换的坐标数据,导出后再导入CAD,才能与已有的设计底图完美套合,确保“所见即所测”,为精准绘图奠定不可动摇的基准。
当坐标数据文件准备就绪后,接下来的舞台就交给了CAD软件。根据从工程之星导出的文件格式不同,在CAD中的导入方法也略有区别,但核心目标都是将离散的坐标点转化为有意义的图形。

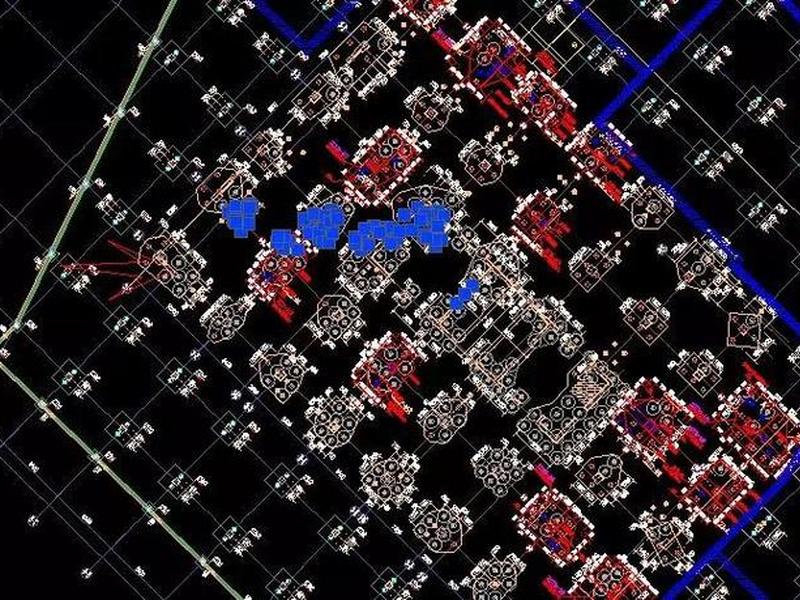

方法一:直接打开DXF文件。 这是最简便的方法。在电脑上找到从工程之星导出的.DXF文件,直接双击或用AutoCAD软件“打开”。CAD会自动读取文件中的图形信息,并将点、线等元素绘制在当前图纸中。导入后,可能需要使用“Zoom(缩放)”-“Extents(范围)”命令来查看全部图形。
方法二:通过脚本命令导入TXT/CSV坐标。 如果导出的是文本格式坐标,可以在CAD中使用“PLINE(多段线)”或“POINT(点)”命令配合脚本功能。具体操作是:将文本文件中的坐标数据整理成“X,Y”格式(注意CAD的坐标顺序通常是X(东)、Y(北)),复制坐标对。在CAD命令行输入“PLINE”,回车,然后将复制的坐标数据粘贴到命令行,CAD便会自动按坐标顺序绘制出连续的多段线。此法适用于生成道路中线、边界线等。
方法三:使用“数据提取”或第三方插件。 对于更复杂或批量化的处理,可以使用CAD的“数据提取”向导,或将文本文件通过Excel整理后,利用一些CAD插件(如“ZBBZ”坐标标注插件反向功能)进行批量展点绘图。选择哪种方法,取决于数据量、图形复杂程度和个人操作习惯。
在实际操作中,从导入到成图的过程并非总是一帆风顺。遇到问题时,系统地排查是快速解决的关键。最常见的问题包括:导入CAD后图形位置偏差巨大、图形比例不对、点号或高程信息丢失等。
位置偏差通常源于坐标转换参数未应用或应用错误。请返回工程之星软件,检查当前工程的坐标系设置和转换参数是否正确加载并启用。图形比例问题可能由于CAD绘图单位(毫米/米)与测量单位(米)不匹配造成,需在CAD中使用“UNITS(单位)”命令进行统一设置。属性信息丢失则多因导出格式选择不当,DXF格式可能无法保留点名称,而TXT/CSV格式在导入时若方法不当也可能只读取坐标。
为确保最终成图精度,在CAD中完成初步导入后,必须进行精度验证。可以将导入的图形与已知的正确图纸进行叠加比对,或者从导入的图形中提取几个关键点的坐标,与工程之星原始库中或现场实测的坐标进行比对。任何微小的误差都应追溯源头,是测量误差、参数误差还是导入过程的数据处理误差?严谨的验证是交付高质量成果的最后一道保险。
掌握基础流程后,一些进阶技巧能让你在处理工程之星与CAD数据交互时如虎添翼,极大提升工作效率。例如,利用工程之星的“CAD放样”功能反向操作,可以将设计院的DWG图纸直接导入到手簿中,用于现场放样,这体现了数据的双向流动。

对于复杂的道路工程,可以使用工程之星处理“直曲表”数据,生成道路中桩、边桩坐标后再导出,在CAD中便能快速绘制出道路中线与边线。当需要将CAD中已有的设计坐标(如建筑角点)导入工程之星用于放样时,过程则相反:从CAD中提取坐标点,整理成“点名,Y,X,H”格式的TXT文件,通过工程之星“坐标管理库”的“导入”功能,选择对应格式即可批量引入,实现“设计指导施工”的闭环。
建立个人或项目的标准化数据处理模板至关重要。固定导出格式、文件命名规则、CAD图层划分标准等,都能减少重复劳动和人为错误。探索并使用一些自动化脚本或小工具处理中间格式转换,能让你的工作流变得更加优雅和高效。
