在测绘与工程测量的精密世界里，一把得心应手的“数字利刃”往往能劈开效率与精度的迷雾。南方测绘的工程之星软件，正是这样一款集成了RTK测量、道路设计、CAD放样等强大功能的野外测绘神器。面对其繁复的界面与参数，许多新手如同手握天书，无从下手。本文将为你揭开工程之星的神秘面纱，通过工程之星使用教程与工程之星使用教程图片的深度结合，带你从懵懂走向精通，掌握这把开启精准测量世界的钥匙。无论你是初入行的测量员，还是希望提升作业效率的工程师，这篇指南都将是你不可或缺的实战宝典。

一、软件初识与工程创建

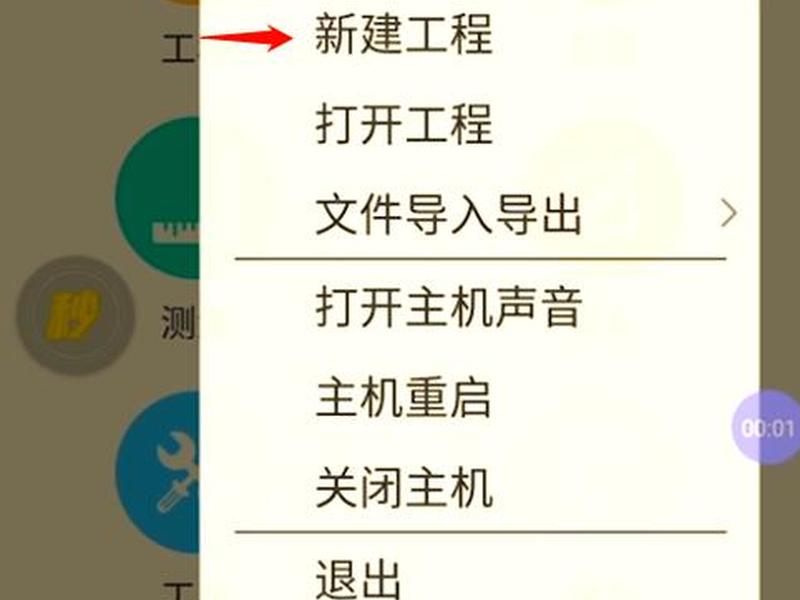

万事开头难，而一个正确的开始是成功的一半。首次接触工程之星，映入眼帘的是其功能模块清晰的主界面。启动软件后，首要任务便是“新建工程”。这绝非简单的命名游戏，而是为整个测量项目搭建坐标框架的关键一步。你需要输入具有辨识度的工程名称，并慎重选择保存路径。

紧接着，坐标系统的设置是核心中的核心。软件通常默认国家2000坐标系，但你必须根据项目实际要求，准确输入或选择对应的椭球参数、投影方式，尤其是中央子午线。这一步如同为建筑打下地基，坐标系统选择错误，后续所有测量数据都将失去意义。许多新手在此处栽跟头，原因往往是对当地投影参数不熟悉。完成这些设置后，一个属于你的数字测量战场便初步构建完成。

清晰的操作流程图解能极大降低学习门槛。图片可以展示从点击“工程”菜单到最终点击“确定”的完整屏幕截图序列，让每一步操作都可视化，避免因文字描述不清而产生的误操作。

二、仪器连接与模式设置

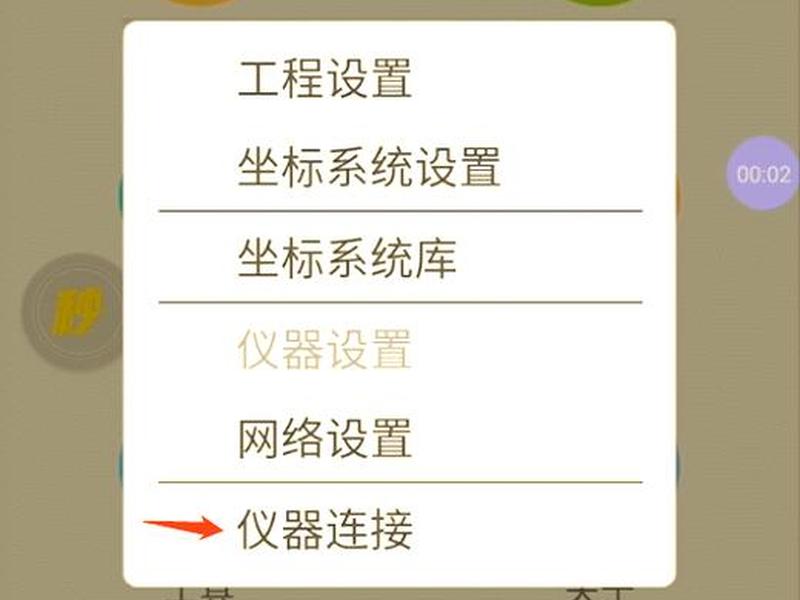

工欲善其事，必先利其器。将手簿与GPS主机成功连接，是让硬件“活”起来的第一步。目前主流的连接方式是蓝牙无线连接。在手簿蓝牙设置中搜索并配对主机编号，建立稳定通信。成功连接后，手簿界面会实时显示主机状态、卫星数量及信号强度。

接下来是决定测量模式的时刻。根据作业需求，你需要将主机设置为“移动站”、“基准站”或“静态”模式。对于大多数RTK地形测量与放样工作，我们使用“移动站”模式。在软件中进入仪器设置，选择“移动站设置”，并根据差分数据来源配置数据链。如果使用CORS网络，则需输入相应的IP、端口、账户和密码；若使用自架基准站电台，则需选择电台通道，确保移动站能接收到差分信号。

当一切设置妥当，手簿屏幕左上角的解算状态会从“单点解”逐步变为“浮动解”，最终达到梦寐以求的“固定解”。仪器已达到厘米级甚至毫米级的定位精度，可以开始正式的测量工作。相关设置界面的截图，能直观展示数据链配置的各个选项框和参数输入位置。

三、核心转换参数求解

这是将GPS接收的WGS-84坐标转化为施工现场地方坐标系的关键魔法，也是工程之星使用的精髓所在。GPS卫星信号直接提供的是基于全球地心坐标系的经纬度，与我们日常施工图纸上的平面坐标和高程截然不同。必须通过“求转换参数”来搭建两者之间的桥梁。

常用的转换模型是“四参数+高程拟合”。操作时，你需要至少两个已知的公共控制点。这两个点既要有GPS测量得到的WGS-84坐标，也要有已知的地方施工坐标。在软件“输入”菜单下的“求转换参数”功能中，依次添加这些点对，软件会自动计算出一组最佳的旋转、缩放、平移参数。计算完成后，务必点击“应用”，使参数生效。

一个常见的误区是试图用一个控制点来完成“校正”，这仅在理想无旋转的坐标系下可行，实际工作中极易引入巨大误差。使用两个及以上分布良好的控制点来求解参数至关重要。流程示意图能生动展示从添加点对、计算到应用成功的完整过程，帮助理解参数的空间几何意义。

四、数据采集与点测量

当仪器显示“固定解”，且转换参数已成功应用后，便可以畅游于实地，进行精准的数据采集了。点击“测量”菜单下的“点测量”，界面会实时显示当前天线相位中心的平面坐标与高程。需要输入正确的“天线高”，即从地面测点到仪器天线相位中心的垂直高度。输入后，软件会自动在存储时进行减算，得到测点的实际高程。

到达待测点，待精度指标稳定后，按下手簿上的“A”键或屏幕存储按钮，输入点名、编码等信息，即可保存该点坐标。工程之星支持连续存储，点名会自动累加，非常适合高效的地形点采集。测量过程中，可以随时按“B”键查看已测点的坐标列表，进行检查和核对。

对于需要记录更多属性的点，如房角点、管线点，可以在存储前添加详细的属性描述。所有采集的点位数据都存储在工程的坐标管理库中，便于后续导出、编辑和成图。点测量界面的截图，应清晰展示状态栏、坐标显示区、存储按钮及天线高输入框，让操作一目了然。

五、道路设计与CAD放样

对于道路、管线等线性工程，工程之星的“道路设计”功能堪称利器。设计人员提供的《直曲表》是输入的蓝图。软件提供“元素法”和“交点法”两种设计模式。元素法通过定义直线、圆曲线、缓和曲线等基础线元及其参数来组合成复杂道路，逻辑清晰，适合任意线形。

输入道路起点坐标、方位角，然后根据直曲表逐一添加线元，输入长度、半径、转向等参数。软件会实时图形化显示道路中线，并支持对设计成果进行检核。设计完成后，保存为道路文件，即可用于后续的“道路放样”功能。在放样界面，输入目标里程桩号，软件会实时导航至该桩号的中桩位置，并显示横向偏距，引导你快速精准定位。

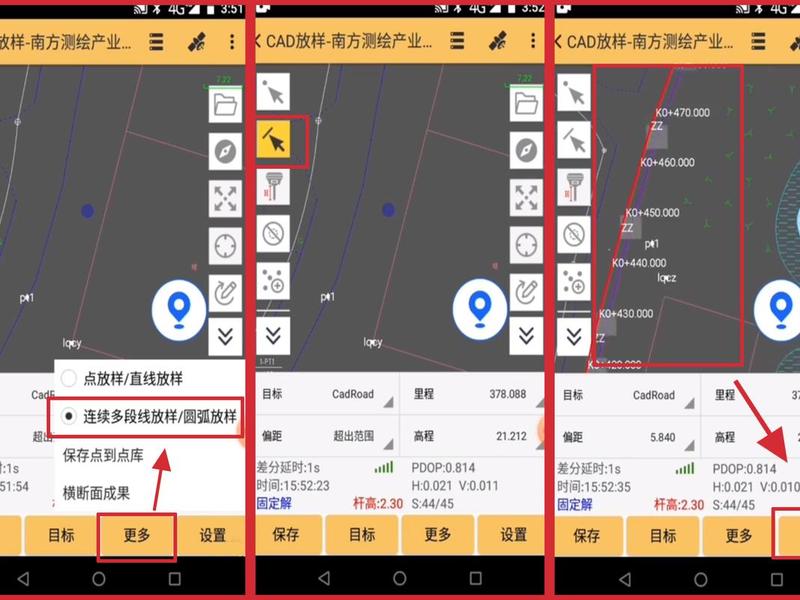

更强大的是“CAD放样”功能。它允许直接将DWG/DXF格式的CAD设计图导入到手簿中。在底图上，你可以直接点选任何一个设计点、一条设计线进行放样，彻底告别了先在电脑上提取坐标、再导入手簿的繁琐流程。对于复杂图形，还可以使用“炸开”功能分段处理，或在底图上实时绘制、添加新的测量要素。这一功能的界面截图，能极大展现其直观性与便捷性，是提升作业效率的革命性工具。

六、问题排查与数据管理

即使准备充分，野外作业也难免遇到意外。常见问题包括移动站始终无法获得“固定解”、手簿蓝牙连接断开、数据采集后坐标异常等。对于信号问题，首先检查基准站是否正常发射，查看电台指示灯；其次检查移动站数据链设置是否与基准站匹配；最后考虑观测环境，避免在高压线、大面积水域或高楼峡谷中作业。

数据管理是内业工作的起点。工程之星测量得到的坐标文件通常存储在指定文件夹中，格式多为DAT或自定义格式。通过“文件导出”功能，可以将其转换为标准的TXT、CSV或特定成图软件格式。定期备份工程文件夹是好习惯，它包含了工程配置、参数文件、测量数据等所有信息，方便项目延续和资料归档。

掌握这些故障排查技巧和数据管理方法，能确保野外成果的可靠性与完整性，让每一次外业付出都转化为有价值的内业成果。一张汇总常见问题指示灯状态与对应解决方案的图表，将成为现场应急的“救命锦囊”。
