在工程测量领域，坐标数据的快速、准确导入是决定作业效率的关键一环。面对海量的放样点、复杂的线路设计，手动逐个输入坐标无异于一场“数据灾难”。本文将为你彻底揭秘工程之星5.0坐标导入的完整流程与核心技巧，无论你是刚接触RTK的新手，还是希望提升效率的老手，都能在这里找到颠覆认知的高效解决方案。

一、导入前的数据准备：构建标准化的数据模板

数据准备是坐标导入的基石，一个规范的数据文件能让后续流程事半功倍。工程之星5.0对批量导入的文件有固定的格式要求，理解并遵循这一模板是成功的第一步。

你需要明确数据的来源。常见的坐标数据通常来自设计方提供的平面坐标XYZ表格，或是从CAD图纸中提取的坐标信息。针对这些数据，你需要使用Excel或WPS等表格软件进行初步编辑。创建一个新的工作表，在A、B、C、D四列依次输入【点名】、【北坐标(X)】、【东坐标(Y)】、【高程】数据。请注意，表格无需添加任何表头，直接从上到下填入数据即可。如果某些点位没有高程信息，对应的D列可以留空。

数据录入完毕后，最关键的一步是保存格式。点击“文件”菜单下的“另存为”功能，在保存类型中选择“CSV（逗号分隔）(.csv)”格式。保存后，你还需要将文件后缀名从“.csv”手动修改为“.txt”。这个步骤看似微小，却是软件正确识别数据的关键。在Windows系统中，你需要先在“查看”选项中勾选“文件扩展名”，然后才能重命名文件。完成这些操作，一个符合工程之星5.0标准的坐标文本文件就准备就绪了。

二、数据传输与路径选择：搭建手簿与电脑的桥梁

准备好的坐标文件需要从电脑传输到RTK手簿中，选择合适的传输方式能有效避免文件损坏或路径错误。工程之星5.0提供了灵活的文件路径支持，让你可以根据习惯选择最便捷的方式。

最稳定可靠的传输方式是使用数据线直接连接手簿和电脑。连接成功后，手簿在电脑上会显示为一个可移动磁盘。建议将处理好的“.txt”坐标文件直接复制到手簿磁盘的根目录下，这样在软件中查找时一目了然，减少在多层文件夹中导航的麻烦。根目录通常是最直接、最不易出错的存储位置。

除了数据线，你还可以利用手簿上安装的第三方应用进行无线传输，例如通过微信或QQ的文件传输功能。工程之星5.0软件人性化地内置了指向这些常用目录的快捷路径，如“微信文件目录”、“QQ文件目录”。当你从这些应用接收文件后，在软件导入界面可以直接访问对应的文件夹，省去了手动查找的步骤。无论选择哪种方式，确保文件最终存在于手簿的本地存储中，是导入成功的前提。

三、软件内的导入操作：一步步完成数据载入

当坐标文件安然抵达手簿，真正的导入操作就在工程之星5.0软件内展开。这个过程逻辑清晰，只要跟紧步骤，就能瞬间将成百上千的坐标点纳入你的点库。

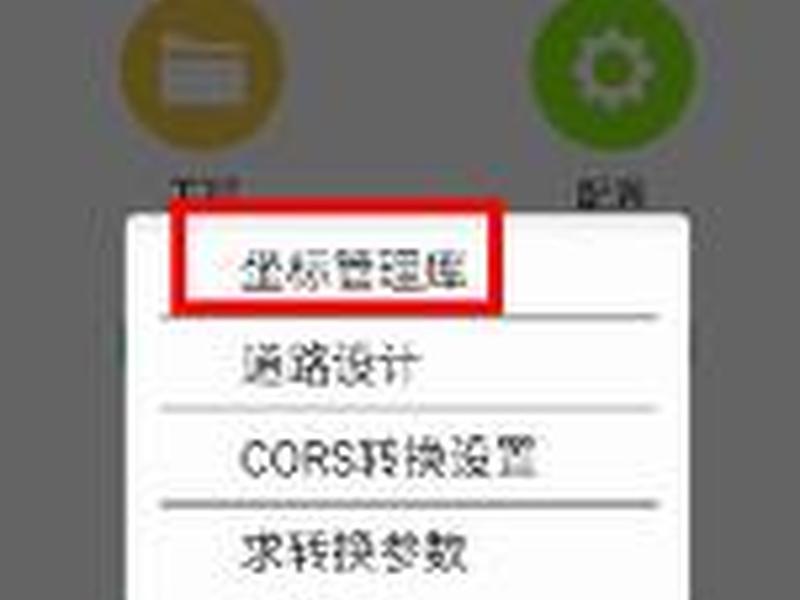

打开工程之星5.0软件，进入主界面。点击【输入】菜单，在下拉选项中找到并进入【坐标管理库】。这里管理着项目所有的坐标点，我们选择【放样点库】。进入点库界面后，点击屏幕上的【导入】按钮，系统会弹出文件选择窗口。

你需要特别注意文件类型的选择。在“文件类型”下拉菜单中，找到并选择“.txt-点名,x,y,h”这一格式。这个选项明确告诉软件，你即将导入的文件是TXT格式，且数据排列顺序是点名、X坐标(北坐标)、Y坐标(东坐标)、高程，并用英文逗号分隔。接着，在文件目录中找到你之前传输过来的TXT文件，点击选中，然后按下【确定】。软件会自动解析文件内容，并将数据填入点库列表中。导入成功后，系统通常会给出提示，你可以在点库中滚动查看所有已导入的点位信息，进行复核。

四、从CAD直接提取坐标的进阶技巧

对于设计图纸在CAD中的工程师，还有一个更高效的“捷径”——直接从CAD中提取坐标并导入工程之星。这种方法尤其适用于线形复杂、点位繁多的图形，能避免手动摘抄的错误与繁琐。

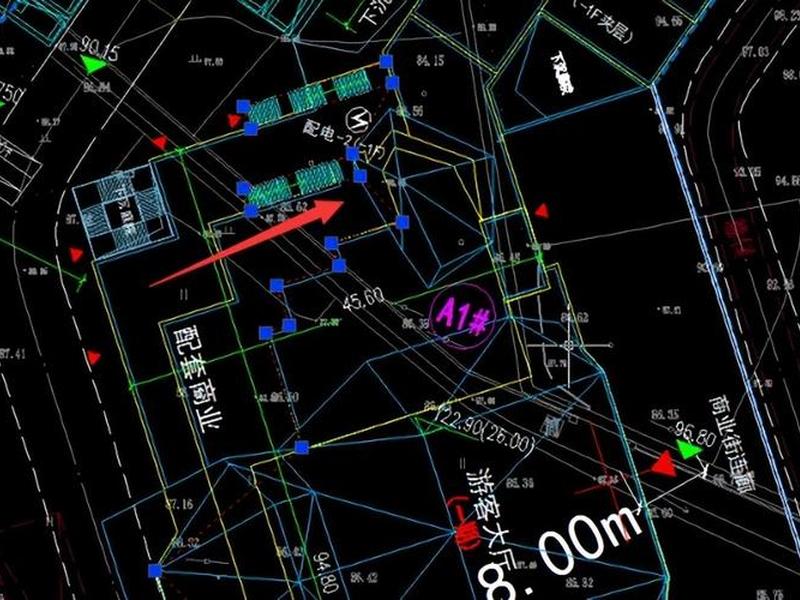

在CAD中打开图纸，首先使用“多段线(PL)”命令，通过捕捉功能，精准地连接你需要放样的各个特征点，形成一条多段线。然后，选中这条多段线，在命令行输入“LIST”命令并回车。这时，CAD文本窗口会显示出这条多段线所有“顶点”的详细坐标列表。关键点在于：CAD默认的坐标系中，X坐标对应的是东方向(E)，Y坐标对应的是北方向(N)，这与测量中通常的“北坐标X，东坐标Y”习惯恰好相反，操作时必须留意。

将LIST命令输出的全部坐标信息复制到一个新建的文本文档中。接下来是数据清洗：利用文本编辑器的“替换”功能，将“X=”、“Y=”、“Z=”全部替换为英文逗号“,”，并将多余的字符如“于端点”等替换掉。处理后的文本，每一行应格式为“点名，北坐标，东坐标，高程”。同样，将其保存为TXT格式文件，即可按照前述方法导入工程之星5.0进行放样。这套方法将设计与外业无缝衔接，堪称效率神器。

五、直曲表导入的特别注意事项

在道路工程测量中，经常需要导入包含交点、半径、缓和曲线等参数的“直曲表”来计算中桩坐标。工程之星5.0支持直曲表导入，但格式不对或处理不当极易导致错误，需要格外小心。

标准直曲表应包含交点坐标、起点里程、交点半径、缓和曲线长度等核心信息。软件能识别并自动计算线路。当直曲表过于复杂，例如包含多个“子目录”或“虚交”时，直接导入往往会导致软件错误地将一条线路识别成多条独立的线段。正确的做法是，在导入前，在电脑端用Excel等工具将所有子目录的数据合并到同一个主目录下，确保数据的连贯性。

对于“虚交”这种特殊情况，软件导入后可能需要进行手动微调。例如，一个虚交可能由三个同名交点（如JD23, JD23-1, JD23-2）构成。导入后，可能需要删除其中一个（如JD23），并调整另外两个的半径参数（一个设为实际半径，另一个设为-1等特定值），然后重新进行坐标验算，确保软件生成的中桩坐标与设计逐桩坐标表完全一致。这个过程需要耐心和细致，是保障道路放样精度的关键。

六、导入后的验证与管理：确保万无一失

坐标数据导入点库并非终点，严谨的验证与科学的管理同样重要。忽略这一步，可能会让之前的所有努力功亏一篑。

导入完成后，立即在【坐标管理库】中检查数据。你可以通过搜索功能，输入特定点名，快速定位并核对关键点的坐标数值是否正确。尤其要关注坐标数值的大小、正负号以及高程值是否符合预期。对于从CAD提取或复杂来源的数据，建议抽查几个点位，与原始资料进行比对。

工程之星5.0的点库还提供了强大的管理功能。你可以对点位进行编辑、删除、排序。结合软件的“点放样”功能，导入的点位可以直接作为放样目标。点库中的坐标也可以随时【导出】，保存为多种格式的文件，方便备份或用于其他项目。养成导入后立即验证、定期备份点库的良好习惯，是专业测量员的必备素养。

工程之星5.0的坐标导入功能，如同一座连接数字设计与现实世界的智能桥梁。从前期规范的数据模板准备、灵活多样的文件传输，到软件内精准的导入操作，再到CAD直接提取、直曲表处理等高级应用，每一个环节都蕴含着提升效率的密码。掌握这些方法，意味着你能将宝贵的时间从繁琐的数据录入中解放出来，更多地投入到现场精准测量与问题解决中。记住，高效、准确的坐标导入不仅是技术操作，更是现代工程测量流畅作业的起点。熟练掌握本文所述的技巧，你的工程之星5.0必将发挥出更强大的威力。
