在规划或管理一个高效、稳定的企业网络时，一张清晰的局域网搭建结构图不仅是技术蓝图，更是沟通的桥梁和运维的罗盘。它直观地展现了网络中所有设备如何互联互通，数据流如何穿梭，是诊断故障、规划升级、保障安全的核心依据。那么，面对复杂的网络设备和拓扑关系，局域网搭建结构图怎么画才能既专业又易懂？本文将为你揭开从概念到落笔的完整面纱，带你掌握绘制网络结构图的精髓，无论是技术新手还是资深网管，都能从中获得启发。

理解核心：拓扑结构是灵魂

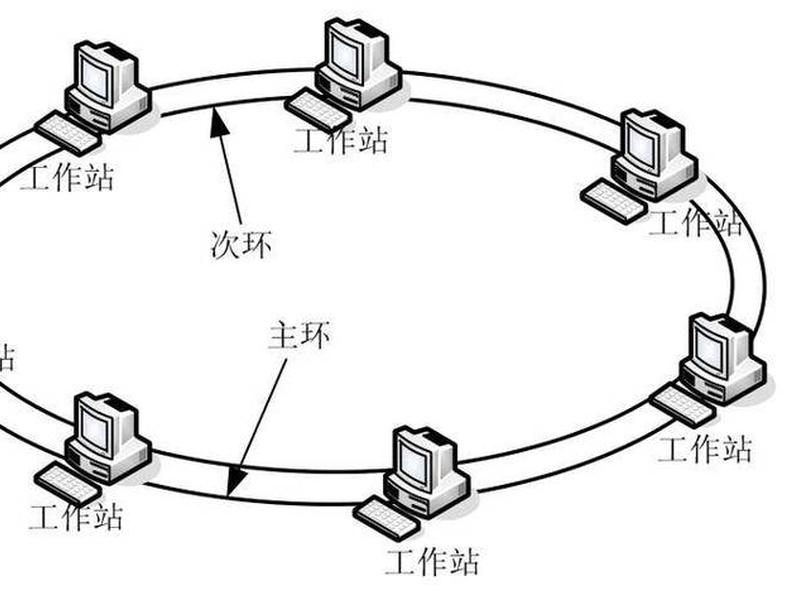

绘制结构图的第一步，绝非草率落笔，而是深刻理解网络的“骨架”——拓扑结构。拓扑结构决定了设备之间的物理与逻辑连接方式，是图纸的灵魂。常见的局域网拓扑包括星型、总线型、环型以及更为实用的树型结构。

星型拓扑如同一个中心辐射网，所有节点都连接到中心设备（如交换机）。其优点是易于安装维护，单个节点故障不影响全网，但中心设备一旦宕机则全网瘫痪。总线型拓扑则像一条主干道，所有设备串联在同一条线缆上，结构简单成本低，但故障诊断困难，且主干故障影响全局。而现代企业局域网中最流行的是树形拓扑结构，它可视为星型结构的扩展与延伸。

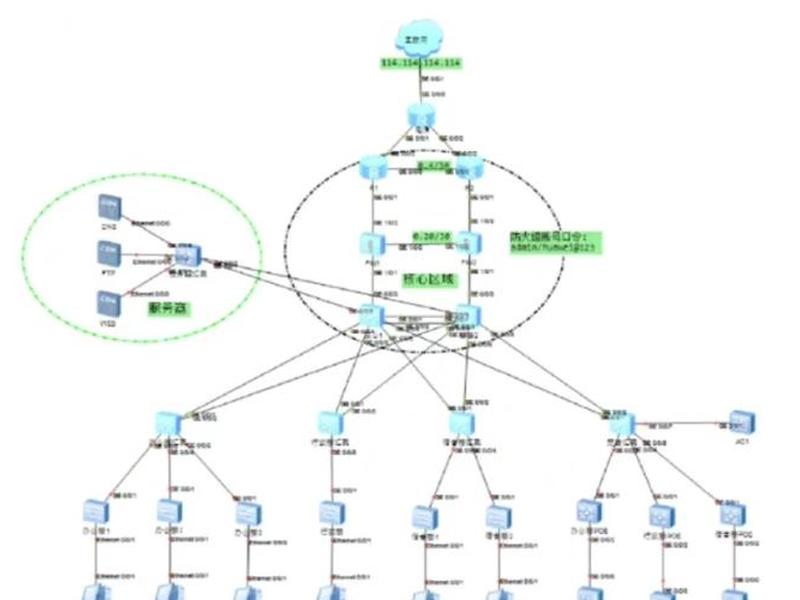

树形拓扑融合了星型的易管理性和层次化的清晰逻辑。它通常分为三层：核心层、汇聚层和接入层。核心层作为网络中枢，负责高速数据交换；汇聚层承上启下，进行策略控制和区域数据汇总；接入层则直接连接用户终端。这种结构优点显著：易于故障的诊断与隔离，问题可以被定位在某一分支；易于网络的升级与扩展，新增部门或设备只需在相应层级添加，而无需改动整体架构。理解你所要描绘的网络采用了哪种或哪几种复合拓扑，是落笔前不可或缺的思考。

盘点要素：设备与连接是关键

明确了拓扑骨架，接下来就需要填充血肉——即网络中的各类设备与连接介质。一张专业的结构图必须准确反映这些实体要素。首要设备是路由器，它是内网与外网（互联网）的网关，负责网络间的路由选择、VLAN划分和防火墙策略。通常，路由器WAN口连接外部宽带，LAN口则通向内部网络。

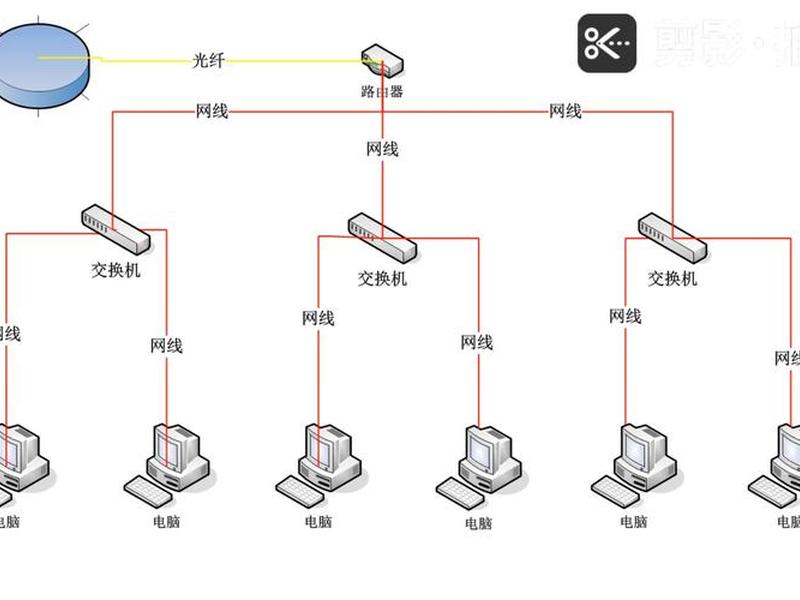

处于局域网核心的往往是交换机。与路由器不同，交换机主要工作在局域网内部，用于连接多个网络设备，构成数据交换的中心。根据网络规模，可能涉及二层交换机和三层交换机。对于中小型企业，一台路由器连接多台交换机是常见配置；对于上百人规模、重视内网速率的企业，则可能采用三层交换机作为核心，提供VLAN间路由和高速交换，下层由二层交换机组建各个VLAN。还需考虑服务器、工作站、网络打印机、无线接入点（AP）、网络存储（NAS）等终端设备。

连接这些设备的“血管”则是传输介质，主要包括双绞线（如超五类、六类网线）、光纤等。在图中，不同的线型或颜色可以区分连接类型，例如实线表示有线连接，虚线表示无线连接，或用不同颜色区分不同网段。不要忽略IP地址规划和VLAN划分，这些逻辑信息虽然不直接体现在物理连接线上，但可以通过标注或在图纸旁以图例形式说明，使图纸信息量更加丰富完整。

选择工具：高效绘制靠利器

工欲善其事，必先利其器。选择一款合适的绘图工具，能让局域网搭建结构图的绘制事半功倍。工具的选择范围很广，从专业软件到在线平台，各有千秋。

专业的网络图绘制软件如Microsoft Visio、亿图图示（Edraw Max）等，提供了极其丰富的网络设备图库（图标），从路由器、交换机、防火墙到各种服务器和终端，一应俱全，且图形标准、美观。它们支持灵活的连接线绘制、图层管理以及数据关联，非常适合绘制复杂、标准的网络架构图，便于生成高质量的技术文档。

对于追求便捷和协作的用户，诸多在线绘图工具是绝佳选择，例如draw.io、Lucidchart等。这些工具无需安装，在浏览器中即可使用，自带网络设备模板，操作直观，并支持实时保存和团队共享编辑，非常适合快速构思和方案评审。一些网络设备厂商也提供自家的拓扑设计工具。甚至，在初步构思阶段，使用PowerPoint或Keynote这样的演示软件也能快速勾勒出网络雏形。关键在于，工具应服务于清晰表达的目的，而非炫技。

遵循规范：让图纸专业易懂

绘制结构图并非艺术创作，需要遵循一定的行业规范和制图逻辑，以确保图纸的专业性和通用可读性。要统一图标符号。尽量使用广泛认可的图形来表示特定设备，例如，用圆柱体表示服务器，用矩形带箭头表示路由器，用矩形带多个小箭头表示交换机。在同一张图中，同一种设备应使用相同或高度相似的图标。

注重布局的层次与清晰度。通常采用自顶向下或从左到右的数据流方向。将核心设备（如核心交换机、路由器）放置在图纸的顶部或中心位置，下层汇聚设备和接入设备依次向下或向外辐射。避免连线过度交叉，必要时可使用折线或曲线绕行。为每个设备添加简洁的文字标签，注明其关键信息，如设备型号、管理IP地址、所属VLAN等。

善用颜色与图例。颜色可以高效传递信息，例如用不同颜色区分不同的业务网段、安全区域或连接状态。但切忌滥用颜色，导致图纸花哨难辨。在图例中明确解释所使用的颜色、线型和图标含义，让任何阅读者都能无需询问即可理解图纸内容。一张规范的图纸，本身就是一份优秀的说明文档。

融入逻辑：超越物理的连接

一张顶尖的局域网结构图，不仅能展示物理连接，更能揭示其背后的逻辑架构。这超越了“线连到哪里”的层面，进入了“数据如何走，策略如何定”的深度。最重要的逻辑概念之一是虚拟局域网的划分。VLAN允许你在同一个物理网络基础设施上，划分出多个逻辑上独立的广播域。在结构图上，虽然连接线可能都汇聚到同一台交换机，但可以通过不同的颜色区块、标注或虚线框，清晰展示哪些端口属于VLAN 10（如财务部），哪些属于VLAN 20（如研发部）。

另一个关键逻辑是网络地址规划。在设备旁边标注其规划的IP地址和子网掩码，特别是网关地址。这有助于理解子网划分和路由走向。对于稍复杂的网络，还可以简要标示出关键的路由策略、访问控制列表的部署位置或防火墙的安全域边界。这些逻辑信息的融入，使得结构图从静态的接线图，升华为动态的网络行为蓝图，对于网络设计、故障排查和安全审计具有不可估量的价值。

持续更新：图纸是活的文档

网络环境绝非一成不变。设备更替、部门调整、业务扩展都会导致网络结构发生变化。局域网搭建结构图必须被视为一份“活的文档”，而非项目结束时封存的档案。建立图纸的版本管理制度至关重要。每次网络变更，无论是新增一台交换机、调整一段光纤，还是划分新的VLAN，都应在第一时间更新结构图，并注明修改日期、修改人和变更原因。

可以考虑将图纸纳入配置管理数据库的一部分。对于大型网络，甚至可以使用一些专业的网络管理或自动绘图软件，它们能够部分实现网络拓扑的自动发现和绘制，大大减轻人工维护的负担。保持图纸的实时性与准确性，当网络出现故障时，一份最新的结构图能帮助工程师快速定位问题，缩短平均修复时间；在进行网络扩容或优化时，它也是不可或缺的决策依据。让图纸与网络共同成长，是其价值最大化的体现。

绘制局域网搭建结构图，远非简单的连线游戏，它是一项融合了技术理解、逻辑规划与视觉表达的综合技艺。从洞察拓扑灵魂、盘点设备血肉，到选择称手利器、遵循制图规范，再到灌注逻辑思想并保持其动态生命力，每一步都至关重要。一张精心绘制的结构图，是网络工程师的“作战地图”，是项目沟通的“通用语言”，更是保障企业信息血脉畅通的“中枢神经图”。掌握局域网搭建结构图怎么画这项技能，意味着你掌握了让无形网络变得有形、有序、可控的钥匙，从而在数字世界的构建与运维中，占据先机，游刃有余。
