你是否曾在搜索引擎中输入“局域网搭建图片”，试图从纷繁复杂的网络图表中寻找一个清晰、直观的答案？你是否对着“局域网搭建图片怎么弄”的疑问感到无从下手，渴望一份能看得懂、学得会、用得上的视觉化指南？网络的基石——局域网，其构建过程绝非天书，它完全可以被一张张逻辑清晰的图片所拆解、所诠释。今天，我们就将深入这数字世界的“骨架”内部，用图文并茂的方式，为你揭开局域网搭建的神秘面纱，让你不仅能看懂图片，更能亲手绘制属于自己的网络蓝图。

一、核心图景：理解基础拓扑结构

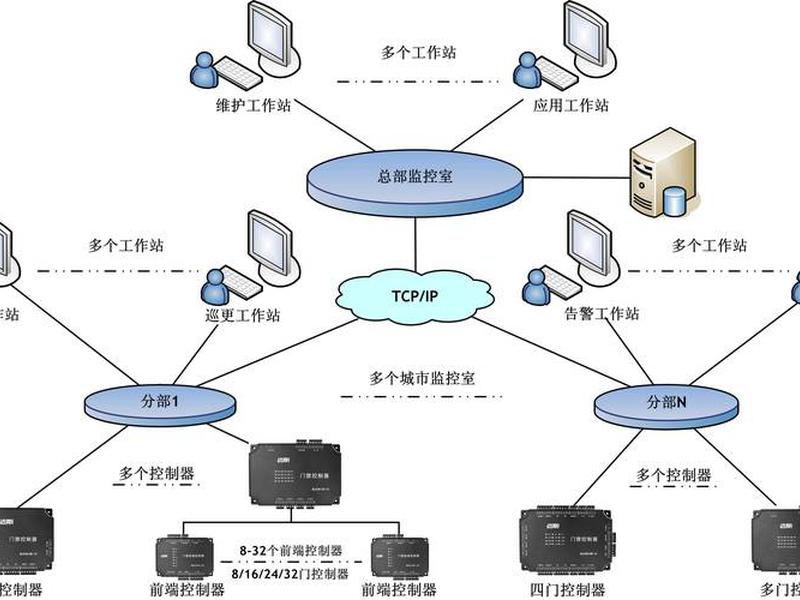

局域网搭建的图片，首先展现的是其“骨骼”——网络拓扑结构。这是整个网络的蓝图，决定了数据流动的路径与效率。最常见的拓扑是星型结构，它如同一轮光芒四射的太阳，中心节点（通常是交换机或路由器）连接着每一台终端设备（电脑、打印机等）。这种结构的优势在于，单一节点的故障不会导致全网瘫痪，管理维护相对直观。

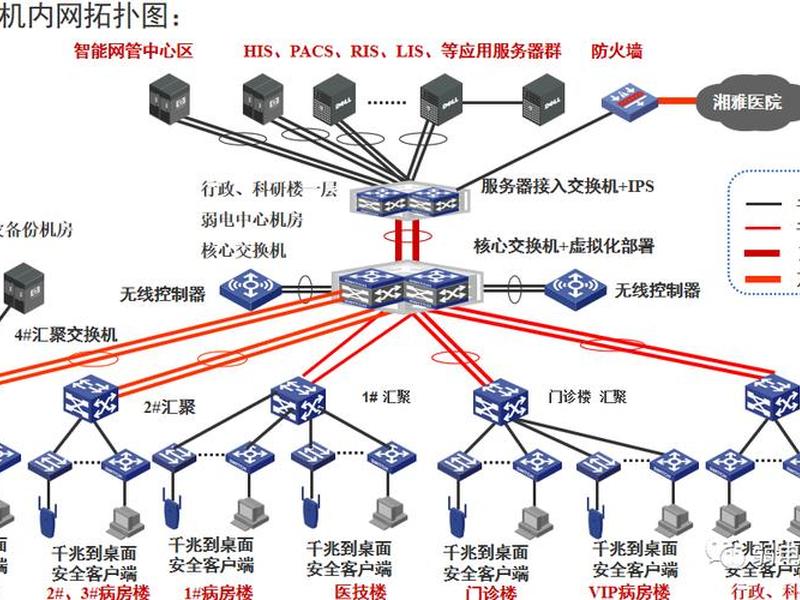

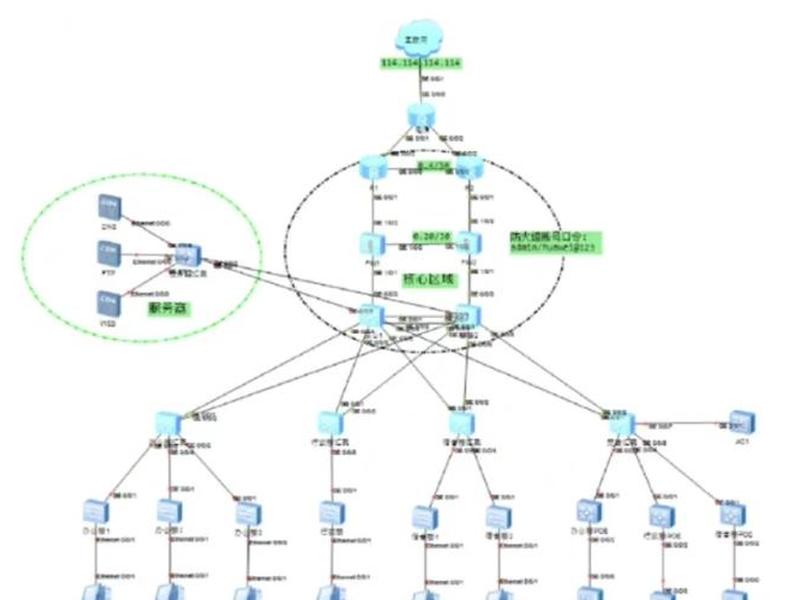

树形拓扑则是星型结构的延伸与扩展，更适合中型规模网络。图片上会显示一个核心交换机作为“树根”，下联多个汇聚交换机作为“枝干”，再通过接入交换机连接最终用户设备，形成清晰的分层。这种结构图片能帮助你理解如何将不同部门或楼层划分为逻辑子网，实现流量的有序管理和安全隔离。

更复杂的网状拓扑或环形拓扑在一般企业局域网中较少见，它们更多出现在对冗余性要求极高的数据中心。通过观察这些拓扑结构图片，你能迅速把握网络设计的核心思想：在可靠性、性能、成本与管理复杂度之间寻求最佳平衡。一张好的拓扑图，就是整个网络项目的灵魂视觉呈现。

二、设备图谱：认识关键硬件角色

“局域网搭建图片怎么弄”的关键一步，是弄明白图片中每一个图标代表什么。核心设备通常包括路由器、交换机、防火墙以及无线接入点（AP）。在标准网络图例中，路由器图标常类似一个带有两个方向箭头的圆角设备，它是连接内网与外网的网关，负责寻址和路由决策。

交换机图标则多被描绘为一个矩形，侧面延伸出多条线缆，它是局域网内部的交通枢纽。图片会清晰展示交换机如何通过多个端口，将众多电脑、服务器和网络打印机连接在一起，实现高速的内部数据交换。区分二层交换机和三层交换机的图片，能让你理解简单的数据转发与具备路由功能的智能交换之间的差异。

防火墙的图标往往是一堵墙的形状，它通常被放置在路由器与内部网络之间，在图片中形成一道清晰的安全边界。而无线AP的图标像是一个发射波纹的点，展示了如何将有线网络转化为无线信号覆盖。理解这些设备在图片中的位置与连接关系，是读懂任何一张局域网架构图的前提。

三、连线奥秘：解码物理与逻辑连接

局域网搭建图片中，连接设备的线条并非随意绘制，它们蕴含了物理介质与逻辑协议的双重信息。最基础的连线代表双绞线（网线），图片中会标注其类别，如Cat5e、Cat6，这直接关系到网络能支持的最高传输速率。光纤线路则会用不同的线型表示，连接着核心设备，承担骨干高速链路。

除了物理连线，虚拟局域网（VLAN）的划分是图片中的逻辑精髓。你可能看到同一台交换机上的不同端口被标记了不同颜色或编号，这代表它们属于不同的VLAN。一张优秀的VLAN规划图，能直观展示如何将财务部、研发部的设备隔离开来，即使它们物理上连接到同一台交换机，逻辑上也如同身处不同的网络，极大地提升了安全性与管理效率。

链路聚合的图示会显示多条物理线路被捆绑成一条逻辑链路，不仅增加了带宽，更提供了冗余。而无线网络的连接在图片中常以虚线或云状图标表示，体现了其媒介的性。看懂这些连线背后的含义，你就能从静态图片中预见动态的数据洪流如何有序奔涌。

四、规划实战：从需求到图纸绘制

知道了“是什么”，下一步就是“怎么弄”。绘制局域网搭建图片的第一步是需求分析。你需要在一张草图或使用Visio、draw.io等工具中，先标出网络需要覆盖的物理区域，如办公室平面图，并标记每个工位、会议室、服务器机房的位置。

接着，根据用户数量和业务类型进行设备选型与摆放规划。在图片上，确定核心机房的位置，规划路由器、核心交换机、防火墙的部署点。然后，根据距离和点位密度，规划接入层交换机的放置位置（如弱电井、办公区机柜），确保所有终端都在网线90-100米的传输极限内。无线网络则需在图上进行AP点位设计，确保信号覆盖无死角。

进行IP地址规划，并在图纸上为每个网段、每个VLAN、甚至重要设备标注预设的IP地址范围。这张融合了物理布局、设备点位、线路走向与逻辑规划的最终图纸，就是指导整个施工与配置的“作战地图”。它让抽象的方案变得具体可视，是所有后续工作的基石。

五、安全视觉：在图中构筑防御体系

一个健壮的局域网，其安全性也应在搭建图片中得以彰显。防火墙的部署位置图是安全第一道防线，清晰的图示会展示它是如何串联在外部网络与内部网络之间，对所有进出的数据包进行过滤。

图片中通过VLAN划分实现的网络分区，是内部安全的关键视觉体现。你可以看到，访客Wi-Fi网络、员工办公网络、服务器网络被清晰地划分在不同的颜色区域，它们之间的访问路径上标有策略箭头，表明哪些访问被允许，哪些被禁止。这种逻辑隔离的图示，直观地降低了内部横向攻击的风险。

重要的安全策略如网络设备管理地址、ACL（访问控制列表）的应用位置、入侵检测设备的部署点，都应在图纸上有明确的标注。一张考虑了安全层面的局域网设计图，不仅展示了连通性，更描绘了层层设防的纵深防御体系，让安全态势一目了然。

六、排错与演进：让图片动态化

局域网搭建图片并非一次性产物，它应是伴随网络生命周期的活文档。当网络出现故障时，一张准确的当前网络拓扑图是无价之宝。维护人员可以对照图纸，按图索骥，快速定位故障设备或链路，例如通过查看交换机端口连接图，找到物理断开或错误连接的网线。

随着公司发展，网络需要扩容或升级。原有的图纸就是改造的基准。你可以在原图基础上，用不同颜色标出新增的设备、链路和网段，形成新旧对比清晰的升级方案图。这能有效避免改造过程中对现有业务造成意外中断。

更进一步，可以将静态图片与网络管理软件联动，实现拓扑图的自动发现与动态呈现，实时显示设备状态、链路流量与健康度。这让局域网搭建图片从一张“施工图”进化为一幅“动态监控全景图”，成为网络智能运维的核心视觉界面。
