在测绘工程的广阔疆域中，独立测区如同一片未被完全标注的秘境。这里没有现成的国家控制网可以依附，一切测量工作的基石——平面控制与高程控制——都需要从零开始精心构筑。选择何种控制形式，如何进行区域平面控制测量，直接决定了后续所有地形图测绘、工程放样乃至建筑物变形监测的精度与成败。这不仅是技术方案的抉择，更是一场对测绘者智慧、经验与远见的考验。本文将带你深入这片“测量学的初始之地”，揭示如何为独立测区量身定制最稳固、最经济的控制骨架。

测区勘察：一切选择的起点

踏入独立测区的第一步，绝非匆忙架设仪器，而是进行一场全面而深入的“大地侦探”。你需要像一位经验丰富的地质学家，仔细审视这片土地的每一处细节。测区的面积大小是首要考量因素，它直接决定了控制网的等级和规模。一个方圆仅数平方公里的小型场地，与一个跨越数十平方公里的带状工程，其控制网的设计思路截然不同。

地形地貌则是另一个决定性变量。是平坦开阔的平原，还是丘陵起伏、通视条件良好的山地，抑或是建筑物林立、视线严重受阻的城市街区或茂密森林？这些自然与人工环境，将极大地影响你对控制测量方法的选择。例如，在通视条件极差的隐蔽地区，传统的、要求点与点之间相互通视的三角测量法可能举步维艰，而布设灵活、仅需前后通视的导线测量，或根本不要求通视的全球导航卫星系统（GNSS）测量，则显现出巨大优势。

工程的用途与精度要求是勘察中必须明确的“指挥棒”。是用于大比例尺地形图测绘，还是为高精度的桥梁施工放样服务？不同的目的对控制点的密度、精度等级有着天壤之别。调查测区内是否有遗留的、可资利用的旧有控制点也至关重要，哪怕只是一个点，也能为整个控制网提供宝贵的起算数据，统一坐标系统。

平面控制形式：三角、导线与GNSS的博弈

平面控制网的建立，核心在于精确测定一系列控制点的平面坐标（X, Y），为测区建立一个统一的平面坐标系。在独立测区，主要有三种经典形式同台竞技。三角测量堪称传统王者，它通过观测一系列相连三角形的所有内角和至少一条起始边长，推算出全网各点的坐标。这种方法图形强度高，检核条件多，精度可靠，尤其适用于视野开阔、便于建造觇标的丘陵山地。它对点间通视要求苛刻，在隐蔽地区实施成本高昂。

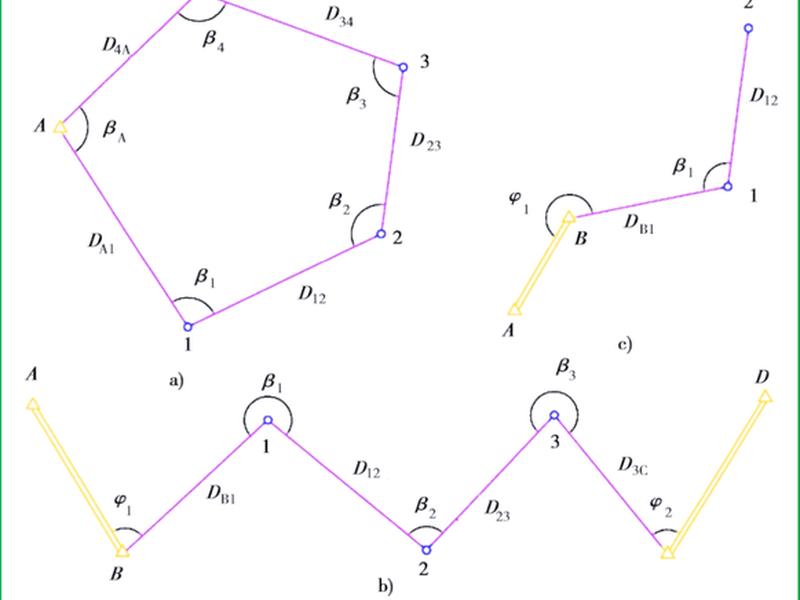

导线测量则是灵活多变的“城市猎人”。它将控制点连成折线，依次测量各边的边长和相邻边的转折角。其最大优点在于布设简单，只需相邻点间通视，非常适应于建筑物密集、街道蜿蜒的城市地区或林区、峡谷等带状测区。随着电磁波测距仪和全站仪的普及，导线测量的效率和精度大幅提升，已成为小区域平面控制网最主流的方法之一。根据起算数据和图形，它又可布设成附合导线、闭合导线，对于图根加密，有时也采用缺乏检核、需谨慎使用的支导线。

而现代科技的集大成者——GNSS（以GPS为代表）测量，正在掀起一场革命。它通过接收卫星信号，直接获取点的三维坐标（包括平面位置和高程）。其最大魅力在于不要求点间通视，选点极其自由，且自动化程度高，作业速度快。对于范围广大、地形复杂的独立测区，GNSS静态测量或网络RTK技术能快速建立首级控制网。但需注意，在卫星信号受高楼、树木严重遮挡的区域，其效果会打折扣，且需要至少三个分布良好的控制点来求解准确的区域坐标转换参数。

高程控制构建：水准与拟合的路径

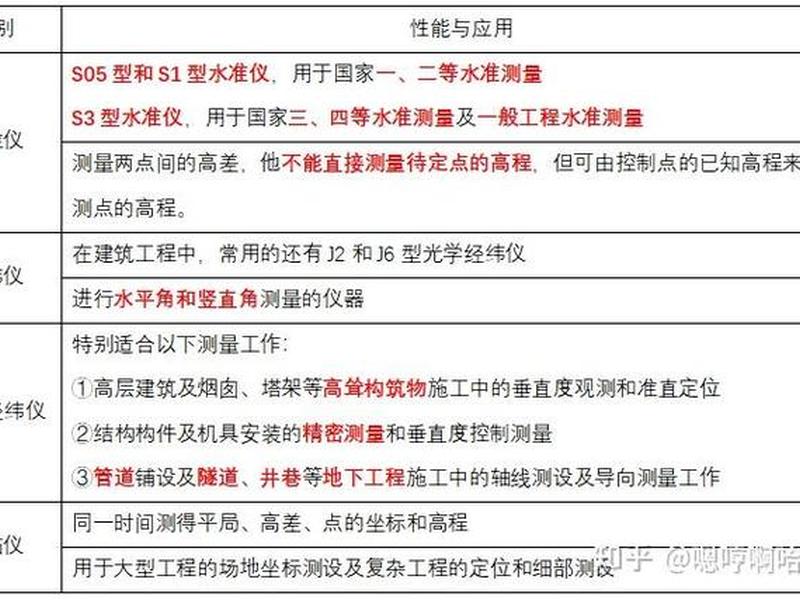

高程控制网的任务，是精确测定控制点的高程（Z）。在独立测区，其建立方法相对单纯，但精度要求丝毫不能放松。几何水准测量是公认精度最高、最可靠的传统方法。它利用水准仪提供水平视线，在已知高程点和待定点之间放置水准尺进行读数，通过累积高差传递高程。这种方法建立的高程控制点称为水准点，需埋设稳固的标石以长期保存。水准路线可布设成附合路线、闭合环或结点网，通过严密的平差计算获得最优估值。

对于地形起伏大、水准测量实施困难的测区，三角高程测量可以作为补充。它通过观测两点间的垂直角和斜距，利用三角函数计算高差。虽然其精度通常低于几何水准测量，但在地形测量和图根控制加密中仍有广泛应用。而现代GNSS技术在高程控制方面也扮演着越来越重要的角色。通过静态相对定位，可以获得精度较高的高程分量。更常见的是，在建立平面控制网的通过GNSS观测获得控制点的大地高，然后利用一定数量的已知正常高（通过水准测量获得）的点进行高程拟合，从而将大地高转换为工程所需的正常高。这种方法效率高，但拟合精度取决于已知水准点的数量、分布和测区的地形起伏程度。

控制网优化设计：精度、可靠性与经济性的平衡

确立了平面与高程控制的基本形式后，如何将它们编织成一张最优的“控制之网”，是测量设计的精髓。这需要在精度、可靠性和经济成本之间找到最佳平衡点。精度估算与设计是首要环节。根据工程最终所需的成图或放样精度，反推对首级控制网和最弱点点位的精度要求，从而确定控制网的等级、观测仪器和测回数。例如，需要保证最弱点位误差不超过5厘米，还是2厘米？

网的图形结构设计至关重要。控制点应均匀分布在测区范围内，最好能包围整个测区。对于近似方形的测区，控制点宜布设在重心周围的几个方向上；对于带状测区，则应在长边两侧及中部布点，以利于控制整个区域并提高坐标转换参数的精度。控制网的逐级加密是普遍原则，即先以较低的密度建立高精度的首级网，再根据需要在首级网的控制下，加密布设精度稍低但密度更大的图根控制网，以满足碎部测图的需要。这种“从整体到局部，先控制后碎部”的金科玉律，能有效限制误差的累积和传播。

必须考虑现实的经济性与可实施性。在满足精度和可靠性的前提下，应选择作业效率高、劳动强度低、总体成本最优的方案。例如，在通视条件尚可的中小测区，可能采用全站仪导线测量是性价比最高的选择；而在大型、开阔测区，GNSS网可能是更优解。点位应选在土质坚实、稳定、便于长期保存和安置仪器的地方，同时视野应相对开阔，以利于后续的使用和扩展。

坐标与投影：为空间数据赋予统一的“语言”

当控制点的观测数据采集完毕后，我们必须将它们归算到一个统一的坐标框架和投影面上，否则这些数据就像散落的珍珠，无法串联成有价值的项链。对于独立测区，坐标系统的选择是一个关键决策。最常见的是采用国家统一的高斯-克吕格投影3度带平面直角坐标系，这有利于与更大范围的资料衔接。但如果测区远离中央子午线，或平均高程面与参考椭球面差距较大，会导致投影长度变形超限（通常要求不大于2.5厘米/公里）。

就需要采用一些“抵偿”策略。例如，可以采用“抵偿投影面”的高斯投影，即改变投影面的高程（如采用测区平均高程面），来抵偿一部分由高程引起的长度变形；或者采用“任意带”高斯投影，通过选择一条穿过测区中央的经线作为中央子午线，来抵偿由投影带来的变形。对于面积很小或有特殊要求的工程，也可以建立独立的建筑坐标系或假定坐标系。无论选择哪种系统，其目的都是将实地测量的长度，尽可能无扭曲地表现在图纸或数字模型中。

实施与平差：从观测值到最终成果的升华

外业观测的结束，并不意味着控制测量工作的完成，相反，内业的数据处理与平差才是将原始数据淬炼成可靠成果的关键步骤。观测数据的预处理包括检查手簿、计算各项改正数（如气象改正、仪器常数改正、投影改正等），并进行初步的验算，剔除粗差。这一环节需要极大的细心和严谨。

随后进入核心的平差计算阶段。无论是平面控制网还是高程控制网，由于观测值不可避免含有误差，它们之间必然存在矛盾。平差就是运用最小二乘法等数学原理，对这些带有误差的观测值进行最优处理，求出各未知点坐标（或高程）的最或然值，并评估成果的精度。现代平差软件功能强大，可以处理各种复杂的网形。平差完成后，必须进行严密的精度评定，包括单位权中误差、最弱点点位中误差、最弱边相对中误差等指标，确保其满足设计和技术规范的要求。

最终，所有成果——包括控制点成果表、点之记、网图、技术总结和精度评定报告——需要系统整理和归档。这些成果不仅是本次测量的结晶，更是该测区未来所有测绘工作的永久性基础。一个埋设牢固、资料齐全的控制点，可能在数十年后依然能为新的工程建设提供准确的基准。
