在精密测绘的世界里，一台可靠的全站仪如同探险家的罗盘，航海者的星图。而宾得全站仪，凭借其深厚的光学底蕴与创新的电子技术，已成为众多工程测量、地形勘测领域信赖的伙伴。本文将为您深入解读宾得全站仪的使用说明与说明书，不仅带您掌握其基础操作，更将揭开高效、精准测量的核心秘诀，助您无论是面对复杂的工地放样，还是精细的地形扫描，都能游刃有余。

一、 开箱与架设：奠定精准的基石

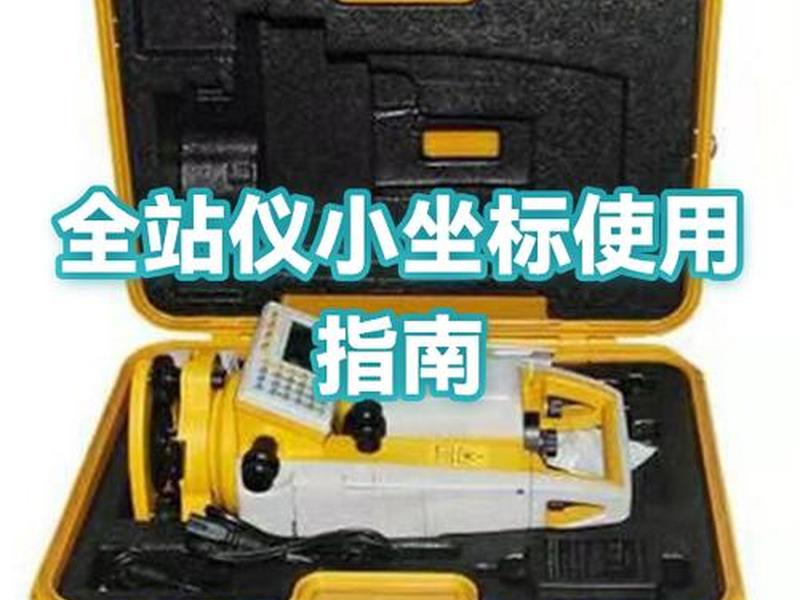

任何伟大的测量都始于一个稳固的起点。宾得全站仪的初次使用，正确的开箱与架设至关重要。从仪器箱中取出主机时，应握住基座部分，避免触碰望远镜物镜和目镜。安装电池时，需沿电池槽箭头方向平稳推入，并顺时针旋转锁紧扳手，听到“咔哒”声即表示安装到位，这是确保长时间野外作业电力不间断的第一步。

架设三脚架时，先大致使架头平面水平，高度调整至适合观测者的舒适位置。将仪器安置于三脚架上并旋紧中心连接螺旋后，便进入了对中整平的关键环节。使用光学对点器或激光对点功能，粗略对准地面测站点，然后通过调节三个脚螺旋，使圆水准器气泡居中，完成粗平。随后，转动照准部使管水准器与任意两个脚螺旋的连线平行，相对旋转这两个脚螺旋使气泡精确居中；再将照准部旋转90°，调节第三个脚螺旋使气泡再次居中。此过程需反复一两次，直至仪器旋转至任何方向，气泡均保持在分划圈中心。精密的整平是保障所有角度和距离测量精度的物理基础。

完成对中整平后，打开电源开关。仪器启动后会进行自检，并提示进行竖盘指标初始化。此时需将望远镜在竖直面内上下转动一周，听到提示音或看到屏幕提示消失，即表示初始化完成。同样，水平度盘指标初始化通常通过水平旋转照准部360°来自动完成。这个步骤让仪器建立了准确的角度测量基准，如同为接下来的测量任务校准了“导航系统”。

二、 核心测量操作：角度、距离与坐标的奥秘

掌握了架设，就打开了测量世界的大门。宾得全站仪的核心功能围绕角度测量、距离测量和坐标测量展开。在角度测量模式下，照准第一个目标（通常是后视点）后，可以通过按键（如【置零】或【设置】键）将该方向的水平角设为零方向或某一已知方位角。然后照准第二个目标，屏幕显示的水平角读数即为两方向之间的夹角。竖直角则会同时显示，用于计算高差。精密的绝对编码度盘技术，确保了角度值即使意外关机也不会丢失，重开机后角度依然准确。

距离测量是另一项基础而关键的操作。在照准棱镜中心后，按下测距键，仪器会发射并接收红外激光或可见激光信号，经过计算在屏幕上显示斜距、平距和高差。使用前务必确认并输入正确的棱镜常数，这是消除系统误差、获得真实距离的必要步骤。宾得全站仪通常提供精测、跟踪、粗测等多种测距模式。精测模式精度最高，耗时约2.5秒，适用于控制点测量；跟踪模式速度极快，约0.3秒一次，常用于动态目标跟踪或快速放样；粗测模式则用于精度要求不高的快速距离获取。

坐标测量是前两项功能的综合与升华。要进行坐标测量，首先必须在“建站”功能中，输入测站点的三维坐标（X, Y, Z）和仪器高。然后，通过输入后视点坐标或直接输入后视方位角，来定向仪器，建立完整的测站坐标系。完成设站后，只要照准未知点上的棱镜并进行测量，仪器便会利用测得的水平角、竖直角和斜距，实时解算并直接显示该未知点的三维坐标（N, E, Z）。这个过程将复杂的空间几何计算交由仪器内部处理器瞬间完成，极大提升了外业效率。

三、 高级应用功能：释放仪器的全部潜能

除了基础测量，宾得全站仪内置的强大程序化功能，能应对各种复杂的工程需求。放样测量是其中最常用的功能之一。在施工中，需要将图纸上的设计点位在实地标定出来。进入放样模式后，输入待放样点的设计坐标，仪器会实时计算并显示当前棱镜位置与设计位置的偏差——包括角度偏差（左/右）和距离偏差（远/近、上/下）。测量员只需根据屏幕指引移动棱镜，直至所有偏差归零，该点即为精确的放样点位。

悬高测量功能为解决无法直接放置棱镜的高度测量难题提供了方案。例如测量电线、桥梁底面或屋檐的高度。只需将棱镜安置在目标点的正下方或正上方已知点，照准棱镜测得平距，再转动望远镜照准目标点，仪器便能自动计算出目标点相对于棱镜点的高差，从而得到其绝对高程。对边测量功能则能快速获取任意两个不通视点之间的平距、斜距和高差，特别适用于断面测量或计算空间对角线长度。

对于某些高端型号，如R-200DN系列，其集成的数码照相功能堪称革命性突破。它允许测量员在测量点的拍摄一张带有点号标记的现场环境照片。这不仅是简单的记录，更能将抽象的坐标数据与直观的视觉信息绑定，在内业数据处理、成果检核、资料归档和事故回溯时提供无可辩驳的影像证据，实现了测量数据的“可视化”管理。

四、 数据管理与传输：从野外到办公室的桥梁

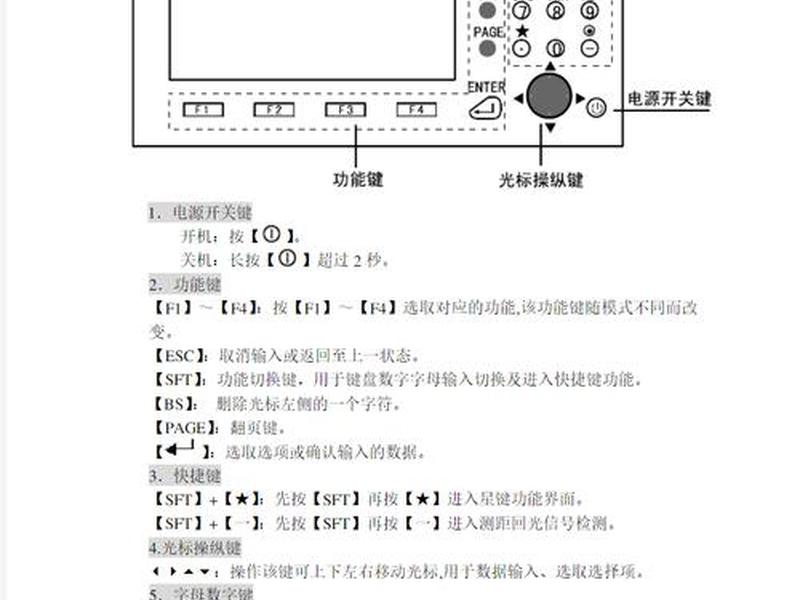

现代测量不仅是获取数据，更是对数据的高效管理。宾得全站仪通常内置海量内存，可以按工程项目创建文件，存储成千上万个点的测量数据（角度、距离、坐标）和编码。规范的点号、代码输入习惯，能为后续的内业处理节省大量时间。通过数字键盘或字母数字切换键，可以快速录入信息。

外业工作结束后，数据需要传输到计算机进行进一步处理、成图或归档。宾得全站仪支持多种数据传输方式。最传统的是通过RS-232C串行通讯电缆直接连接电脑。更为便捷的是利用蓝牙模块进行无线传输，或在仪器上直接使用USB接口、SD存储卡进行数据转存。将SD卡插入读卡器，即可像操作普通U盘一样拷贝数据文件，极大地提升了数据交换的便利性和速度。

为了保证数据安全，定期备份和清理仪器内存是良好的操作习惯。在传输数据前，应确认计算机上的数据处理软件（如各种成图软件、平差软件）能够正确识别和导入宾得仪器的数据格式。成功的数据管理流程，确保了野外辛勤劳动的成果能够完整、准确、高效地转化为最终所需的图纸、报表或模型。

五、 维护保养与故障排查：延长仪器生命的艺术

精密仪器如同忠诚的伙伴，悉心保养方能长久可靠。日常使用中，应避免仪器受到剧烈的冲击或震动。清洁镜头时，应先用软毛刷拂去灰尘，再用专用的镜头纸从中心向外轻轻擦拭，切忌使用酒精等有机溶剂。仪器和电池的存放环境应干燥、恒温，避免潮湿和极端温度。长期不用时，电池应充满电后单独存放，并每隔3-6个月进行一次充放电循环，以保持电池活性。

仪器在长期使用后，一些参数可能发生微小变化，需要进行定期检验与校正。常见的自检项目包括：圆水准器、管水准器的校正，光学对点器或激光对点器的校正，以及2C差（视准轴误差）和竖盘指标差（i角）的检测与校正。宾得仪器通常提供便捷的键盘操作组合键进入校正程序，按照屏幕提示进行正倒镜观测，即可由仪器自动计算并存储改正值。若偏差超出自行调整范围，则需送交专业机构进行校准。

遇到常见问题时不必慌张。例如，若测距误差偏大，应检查棱镜常数设置是否正确，测距模式是否恰当，并确保望远镜十字丝精确照准棱镜中心且信号强度最佳。若仪器无法开机，首先检查电池电量及触点是否清洁。显示异常或按键无反应，可尝试关机重启。若出现特定的错误代码（如“测角部错误”、“测距部错”），通常指示了特定的硬件或环境问题，需参照说明书提示处理或联系专业维修人员。定期的专业检定，是保证测量数据法律效力和工程精度的最终保障。

六、 特定场景应用指南：应对复杂挑战

宾得全站仪的灵活性使其能适应从标准工地到极端环境的各类场景。在隧道、地铁等狭长密闭空间测量时，GPS信号失效，全站仪成为绝对主力。可使用导线测量方式逐站推进，并利用仪器的后方交会功能，在多个已知点上安置棱镜，反向解算出测站点坐标，极大增强了布网的灵活性。宾得S系列等型号更具备优异的抗恶劣环境能力。

在古建筑保护、立面测绘等工作中，免棱镜测距模式大显神威。无需在珍贵的文物表面粘贴反射片，直接利用激光扫描，即可安全、非接触地获取其精细的三维点云数据，为修复和数字化存档提供基础。高分辨率的免棱镜测量，甚至能捕捉到砖石表面的纹理细节。

对于地形复杂、通视条件差的区域，充分发挥全站仪的程序测量功能尤为重要。利用对边测量快速获取断面数据，利用面积测量功能计算不规则地块的面积，利用悬高测量解决悬崖、深沟的高程传递问题。结合仪器的高精度与测量员的智慧，任何复杂的地形都能被精准“驯服”和描绘。

宾得全站仪不仅仅是一台测量工具，它是光学、机械、电子和软件算法完美融合的结晶。一份详尽的使用说明书，是开启这扇精密世界大门的钥匙。从严谨的架设初始化，到核心的测角测距，再到高效的坐标放样与数据管理，每一个步骤都环环相扣，共同构筑了测量成果的可靠性。而日常精心的维护与对特定场景的深入理解，则能让这台仪器持续焕发活力，陪伴测量人员征服一个又一个工程高峰。掌握它，便是掌握了将抽象蓝图转化为现实坐标的力量。
