当“家用路由器建站”这个看似技术宅专属的概念闯入视野，你是否既心动又茫然？面对网络上流传的各种教程图纸，那些抽象的符号、交错的线条和密集的标注，是否让你感觉像在解读一份天书？别担心，这篇文章就是为你准备的解密地图。我们将剥开技术术语的坚硬外壳，用感性的触角去触摸逻辑的脉络，手把手带你学会如何看懂家用路由器建站教程图纸，将冰冷的线条转化为你家中温暖、高速、稳定的网络基石。

一、破译图纸的语言符号

家用路由器建站图纸，本质上是一种视觉化的工程语言。看懂它的第一步，是认识它的“字母表”和“语法”。

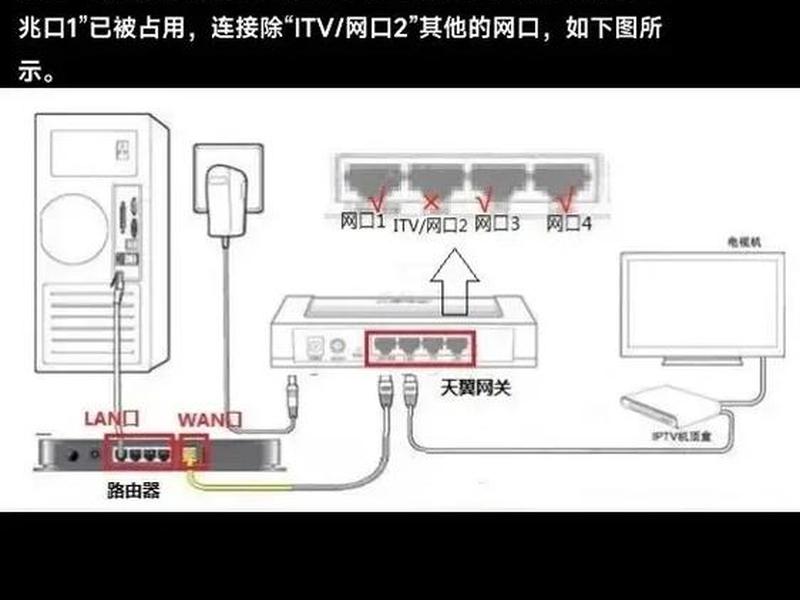

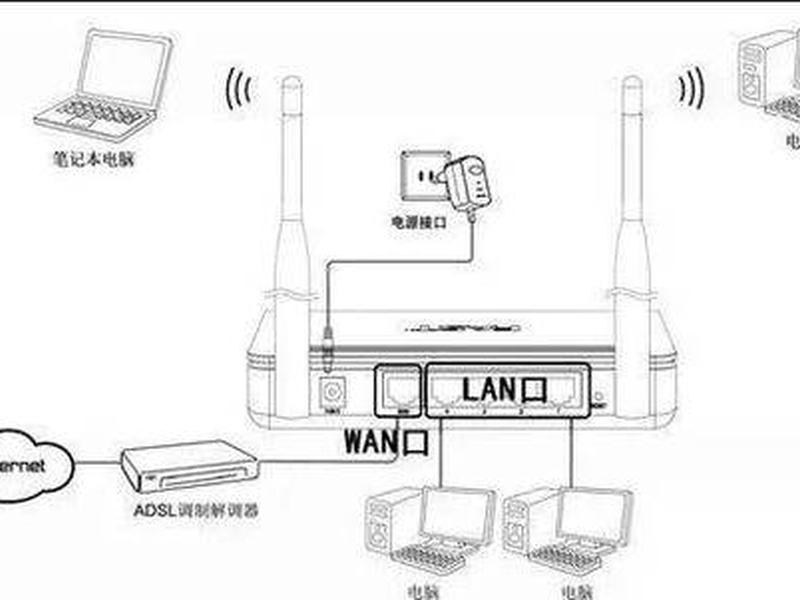

最常见的元素是各种几何图形。矩形或圆角矩形通常代表核心设备本身——你的路由器。在这个矩形内部或旁边，你会看到一些小的接口标识。例如，“WAN”口，常被描绘成一个指向外部的箭头或单独标注的接口，它是通往广阔互联网世界的唯一大门，连接着从光猫接出的那根“生命线”。而标有数字1、2、3、4或“LAN”字样的多个小方块或短线，则是路由器的局域网接口，它们像树干的分枝，将网络信号输送到你的电脑、NAS或智能电视。

除了设备，线条是图纸的灵魂。实线通常代表已经布设或有线连接的网线，虚线可能表示无线连接或未来的规划线路。线条的走向和交汇点，清晰地勾勒出数据在你家中的流动路径。文字标注不可或缺，它们可能是设备的型号（如RT-AX86U）、预设的IP地址（如192.168.1.1），或是某个房间的名称。记住，图纸上的每一个点、每一条线、每一个词都不是随意为之，它们共同构成了一份精确的施工蓝图。

二、洞察家庭网络拓扑结构

“拓扑”这个词听起来高深，其实它就是网络设备之间的连接关系图。看懂图纸，核心在于理解这幅连接关系图所呈现的架构。

最基本的拓扑是“星型结构”。在这种图纸中，路由器居于中心位置，像太阳一样，所有的设备（电脑、打印机、AP）都通过网线或无线方式直接连接到它。这是最简单、最易管理的家庭网络布局，图纸清晰明了，故障也容易排查。

对于大户型或复式住宅，你可能会看到更复杂的“网状拓扑”或“AC+AP方案”图纸。在这类图纸中，可能不再是一个路由器单打独斗。你会看到主路由器连接着一个称为“交换机”的设备（图标可能是一个多端口的矩形），再由交换机分出多条线路连接到各个房间的“接入点”。这种图纸的关键在于理解数据流的层级：互联网→光猫→主路由器→交换机→各个房间AP/设备。图纸会通过线条的粗细、箭头的方向来暗示数据的主干道和分支。

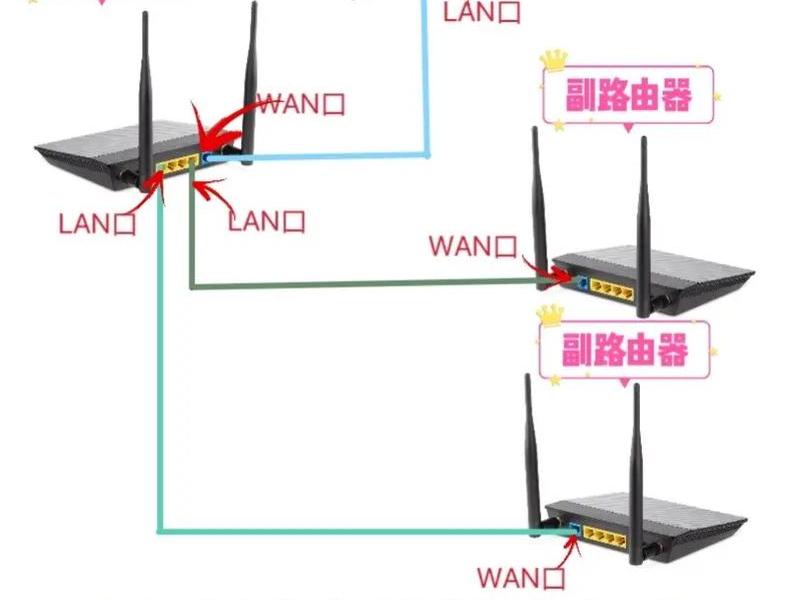

还有一种值得关注的模式是“有线回程Mesh”图纸。图中可能出现多个外观相同的路由器图标，它们之间不仅有无线信号连接的虚线示意，更强调通过预埋网线（实线）相互连接。这种图纸追求的是信号的无缝覆盖和极高的稳定性，看懂它，就能理解如何在家中打造一个既无死角又强健的网络“力场”。

三、定位与布线的空间玄学

一份优秀的建站图纸，不仅是逻辑图，更是空间规划图。它揭示了设备摆放与信号质量之间隐秘的物理学关系。

图纸中路由器的位置标注，蕴含着巨大奥秘。理想的位置通常被标记在房屋平面图的中心区域，且避免紧贴承重墙或金属弱电箱。许多教程会特别强调“中心高置”原则，在图纸上可能体表现为将路由器图标放置于客厅电视柜或书架的中层高度，而不是地面角落。这是因为Wi-Fi信号是以球状波向外传播，放置中央且抬高，能最大化覆盖半径，减少穿透墙体造成的信号衰减。

图纸中的布线路径，是决定网络“血脉”是否通畅的关键。你会注意到，从弱电箱（光猫所在）到主路由器位置，通常会有一条加粗的实线，这是网络的“主动脉”。由此延伸至各个房间网口面板的线路，则是“毛细血管”。高质量的图纸会建议这些线路避开与强电线管的平行长距离走线，以减少干扰。对于追求极致的方案，图纸甚至可能规划出独立的弱电桥架路径。

通过图纸，你还能提前规划应对“信号死角”的策略。例如，在户型图远端房间标注一个“预留AP点位”或“Mesh节点位置”，意味着这里需要安装一个额外的无线接入点来增强信号。这种前瞻性的标注，能让你在装修阶段就布好网线，避免日后拉明线的尴尬，实现真正意义上的全屋高质量覆盖。

四、解析性能与功能的密语

进阶的教程图纸，不仅仅是连接示意图，更是设备性能与网络功能的预告片。看懂这些细节，能帮你判断方案的高下。

关注图纸上对设备端口的标注。是千兆口还是百兆口？是否有特别标注的“2.5G WAN/LAN”口？这直接决定了你家内网的传输速度上限。例如，连接NAS和主力电脑的线路如果经过一个万兆交换机图标，那意味着内部传输文件将快如闪电。图纸上设备图标旁小小的“Wi-Fi 6”或“Wi-Fi 7”标识，则宣告了无线网络的代际与速度潜力。

图纸还能体现网络的管理理念。例如，看到“软路由”作为一个独立图标接入网络主干，往往意味着用户追求高度的自定义能力和插件扩展。而“旁路由”的标注，则可能代表一种功能分离的设计，让主路由专注高速转发，旁路由处理去广告、异地组网等特殊任务。这些设计都旨在让网络变得更聪明、更强大。

对于追求体验的玩家，图纸中可能隐藏着QoS（服务质量）的设定思路。虽然不直接显示具体规则，但通过观察哪些设备（如游戏PC、视频会议设备）的连接线路被优先安排或做了特殊标记，可以推断该方案是否考虑了流量优先级管理，以确保关键应用在网络拥堵时依然流畅。

五、从图纸到现实的实施桥梁

看懂图纸的最终目的，是将其变为现实。这一部分图纸与施工指南的结合部，最为关键。

图纸上的图例或说明区域至关重要。这里会解释各种线型（实线、虚线、点划线）、颜色（红色常代表光纤，蓝色代表网线）和符号的具体含义。忽略图例，就像拿着没有翻译的外文说明书。注意图纸的比例尺或尺寸标注，这能帮助你确定设备柜的大小、网线的实际长度，避免采购错误。

留意图纸的“分层”信息。专业的CAD图纸可能将设备、线缆、标注放在不同的图层。这虽然增加了初看的复杂度，但也带来了巨大便利：你可以通过开关图层，单独查看布线路径或设备布局，让思路更清晰。它提醒我们，家庭网络是一个系统工程，设备、线路、配置需要协同作业。

图纸中常包含“预留”和“升级”的智慧。比如，在主要房间面板标注“双网口”，或从弱电箱到电视柜画一条“预留光纤”。这不仅是满足当前需求，更是为未来的网络升级（如万兆入户、FTTR全光组网）埋下伏笔。一份有远见的图纸，能让你的家庭网络基础设施在五年甚至十年内都不落伍。
