在建筑工程、道路施工、园林布局等众多领域，将图纸上的精确坐标转化为实地点位，是确保工程按图施工的关键一环。传统放样方法耗时费力，而现代测量技术的革新，正将这一过程推向高效与精准的新高度。华测全站仪坐标放样方法，结合直观易懂的使用视频，正成为众多测量员与工程师手中的“魔法棒”，让抽象的数字坐标在现实世界中清晰浮现。本文将深入解析这一技术，带您领略从仪器准备到精准放样的完整旅程。

一、 坐标放样的核心原理

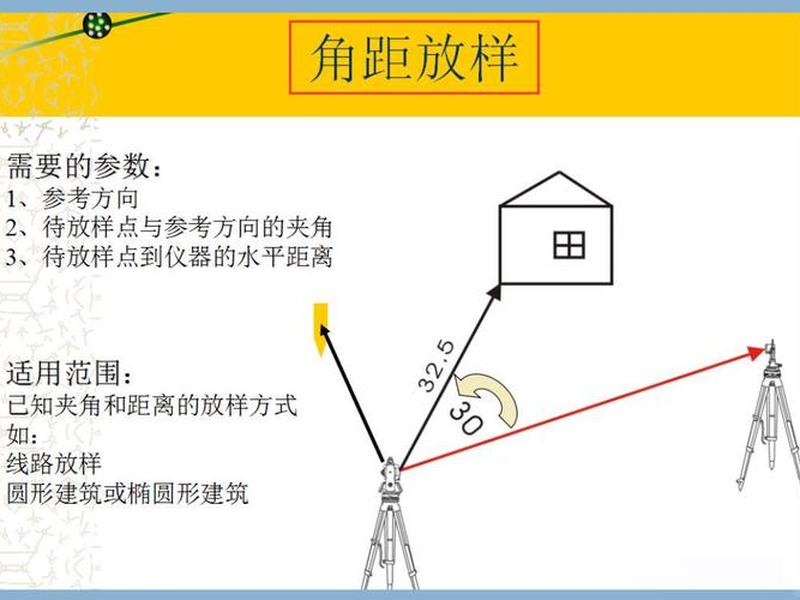

坐标放样，本质上是将设计坐标系中的点（N, E, Z）在实地标定出来的逆向定位过程。其核心依赖于两个已知控制点：测站点与后视点。测站点是全站仪架设的位置，后视点则用于定向，共同建立起一个与设计图纸一致的现场测量坐标系。

当输入待放样点的坐标后，全站仪内部的处理器会瞬间完成复杂的三角函数计算，得出从测站点到放样点的水平角（方位角）和水平距离。这个过程如同为仪器装上了“数字罗盘”和“激光测距大脑”。操作者无需手动计算，只需根据仪器屏幕实时显示的方位偏差（dHR）和距离偏差（dHD），指挥棱镜移动。当这两个偏差值同时归零时，棱镜所在位置便是要寻找的精确放样点。这种将数学计算转化为直观引导的方式，极大地降低了对操作者计算能力的要求，提升了作业容错率。

理解这一原理，是掌握所有后续操作步骤的基石。它揭示了现代测量仪器如何将抽象的数学语言，翻译成施工现场可执行的行动指令。

二、 放样前的精密准备

“工欲善其事，必先利其器。”成功的坐标放样始于 meticulous（一丝不苟）的准备工作。首要任务是对华测全站仪进行架设与校准。这包括利用三脚架将仪器稳妥安置在测站点上方，通过精密调平使圆水准器和长水准器的气泡严格居中，确保仪器的竖轴与重力方向平行，这是所有角度测量精度的基础。

紧接着，是建立测量坐标系的关键一步——设站与定向。在仪器的放样程序菜单中，依次输入测站点的N（北坐标）、E（东坐标）和仪器高。随后，将望远镜照准后视点上的棱镜，输入后视点的坐标或已知方位角。当仪器发出确认声响或提示定向成功时，一个与设计图纸完全吻合的现场空间坐标系便宣告建立。这个步骤容不得半点马虎，任何坐标输入错误或照准偏差，都会导致后续所有放样点产生系统性偏移。

检查棱镜常数、设置大气改正参数（如温度、气压）等细节也不容忽视。这些前期准备如同交响乐开场前的调音，决定了整场演出的和谐与否。

三、 逐步深入实操流程

进入正式的放样操作，华测全站仪的菜单引导逻辑清晰。在主菜单中选择“测量程序”或直接进入“坐标放样”功能后，仪器会提示创建或选择一个项目文件，便于管理当天的放样数据。随后，流程进入输入放样点坐标的环节。

操作者需将设计图纸上待放样点的N、E坐标值（有时包括高程Z）准确输入仪器。输入完毕后，仪器屏幕会立即显示计算出的理论方位角和平距。转动望远镜，使屏幕显示的方位角差值（dHR）逐渐趋于零。当dHR接近零时，锁紧水平制动螺旋，用微动螺旋精确调整至dHR=0°00'00"，此时望远镜视准轴所指的方向，便是精确的放样方向。

方向确定后，指挥持镜员沿此方向移动。按测量键后，仪器会显示当前棱镜位置与目标点的距离差值（dHD）。根据dHD的正负（正表示棱镜需向仪器方向移动，负表示需远离），引导持镜员前后调整。通过反复调整方向和距离，直至dHR和dHD同时归零，该点的平面位置即精确放样完成。对于需要高程的放样，可继续调整棱镜高度，使dZ也归零。

四、 效率倍增的CAD与视觉融合

传统放样需要人工从图纸上逐个读取并输入坐标，在面对园林绿化、复杂建筑轮廓等放样点密集的场景时，工作量巨大且易出错。华测测量解决方案的革命性突破在于其强大的CAD放样与视觉实景融合功能。

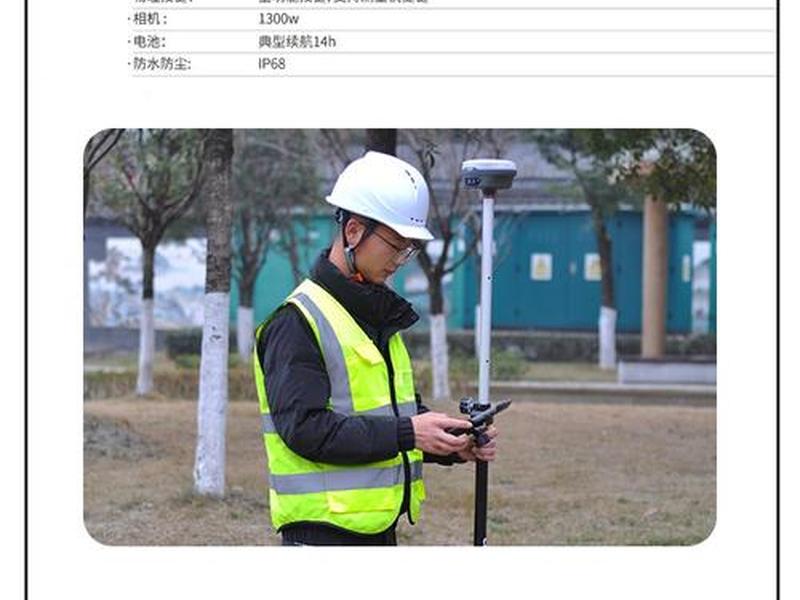

用户可以直接将甲方提供的CAD设计电子图纸导入到手簿软件中，省去了繁琐的坐标提取和录入过程。在“一键固定”模式获得精确的卫星定位信号后，打开CAD放样功能，即可在加载的图纸上直接捕捉需要放样的点、线或弧。软件自动将图形元素的坐标发送给全站仪或RTK，实现“所见即所放”。

更令人惊叹的是视觉实景放样技术。它将CAD总平面图与相机拍摄的实时现场画面进行叠加，操作者可以在手簿屏幕上直接看到虚拟的设计线画在实际场景中的位置。跟随屏幕上的方向箭头和距离提示，如同玩一场“现实增强”导航游戏，能直观、快速地找到放样点，尤其适用于复杂地形和密集点位作业，效率可提升超过50%。

五、 应对复杂场景的进阶技巧

施工现场情况千变万化，总会遇到两个已知控制点不通视或有障碍物的情况。“后方交会法”便成为救星。这种方法允许将全站仪自由架设在方便观测多个（通常三个以上）已知点的位置，通过测量到这些已知点的角度和距离，反向解算出测站点自身的坐标。完成设站后，即可如常进行坐标放样。这赋予了作业极大的灵活性。

对于道路、渠道等线性工程的放样，华测仪器提供的“线放样”功能尤为高效。只需输入或采集道路中线的起点、终点坐标（或曲线要素），即可放样出该直线或曲线上的任意桩号点，并实时显示当前点偏离设计线的横向偏距和里程，大大简化了线性工程的控制。

仪器通常还具备“悬高测量”、“对边测量”等特殊程序，用于解决无法直接放置棱镜（如桥底、屋檐）或需要测量不可到达两点间距离的场景。熟练掌握这些进阶功能，能让测量员在各种复杂环境下游刃有余。

六、 精度保障与误差控制

追求毫米级的放样精度，离不开对误差来源的清醒认识和严格控制。误差主要来源于仪器误差（如轴系误差、测距误差）、对中整平误差、目标偏心误差、环境误差（如大气折射）以及人为操作误差。

每次作业前，应对全站仪进行常规检验与校正，包括管水准器、圆水准器、光学对中器以及视准轴误差（2C值）和竖盘指标差（i角）的检测。在设站时，使用精密光学对中器或激光对中器，确保仪器中心与测站点标志严格对中。观测时，要使棱镜气泡严格居中，并尽量瞄准棱镜的同一位置。

对于重要点位，应采用盘左、盘右观测取平均的方法来消除视准轴误差；通过往返测或多次测量取平均来降低偶然误差。注意避开强热气流、震动源等不利环境。一个严谨的测量员，总是将精度意识贯穿于每一个操作细节之中。

从核心原理的理解，到一丝不苟的准备工作，再到按部就班的实操流程，华测全站仪坐标放样方法构建了一套完整、高效的施工坐标落地体系。而CAD直接放样与视觉实景技术的融合，更是将这项技术从“数字导航”推向“视觉引导”的智能新阶段。无论是应对常规点位还是复杂线性与隐蔽工程，丰富的进阶功能都提供了可靠的解决方案。最终，所有技术的价值都落脚于对精度的极致追求，这依赖于科学的误差控制方法和操作者严谨负责的态度。

掌握华测全站仪坐标放样，并善用相关的教学视频资源，就如同掌握了一门将蓝图变为现实的“空间翻译”艺术。它不仅仅是操作一台仪器，更是驾驭精度、效率与智能，在广袤大地上精准刻画现代工程文明脉络的关键技能。
