在精密测绘的世界里,高程数据如同大地的脉搏,精准与否直接关系到工程的骨骼与脉络。华测RTK,作为现代测绘的利器,其高程测量与拟合操作是解锁大地垂直密码的核心技术。掌握这套流程,意味着你不仅能捕捉地表的平面坐标,更能精准触及大地的“海拔心跳”,将三维空间的最后一块拼图完美嵌入。本文将深入剖析华测RTK从基础架设到高阶拟合的全流程操作,为你揭开高精度高程测量的神秘面纱。
任何精密的测量都始于万全的准备。在开启华测RTK高程测量之旅前,首要任务是确保设备齐整并正确架设。基准站是整个测量网络的“心脏”,其架设位置的选择至关重要。应优先选择视野开阔、地势较高的地点,务必避开高压线、大面积水域及强电磁干扰源,以确保卫星信号与数据链传输的纯净与稳定。

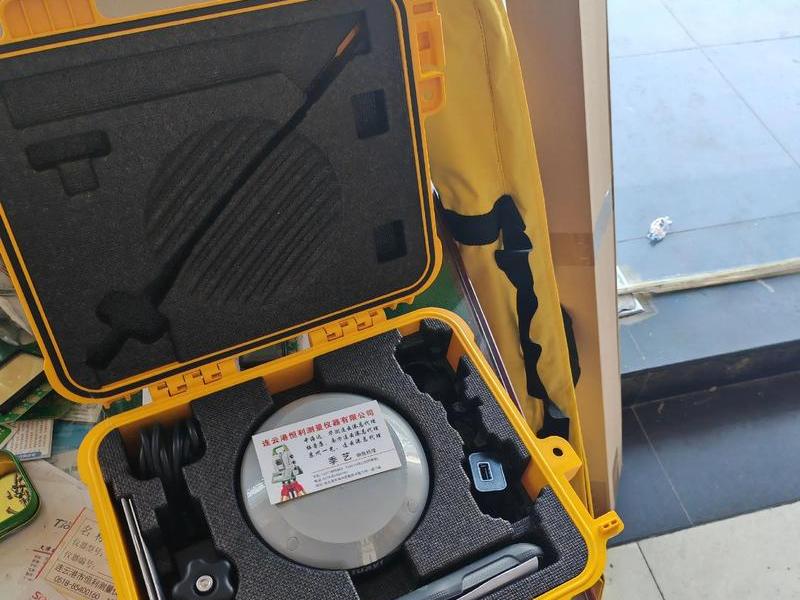

基准站主机、电台及高增益天线需稳固架设并开机。随后打开手簿电源,进入配置界面。通过蓝牙搜索并绑定基准站的SN号,成功连接后,将工作模式设置为“华测电台”。接着配置电台频率,确保基准站发射频率与移动站接收频率一致,这是数据链畅通的基石。一个稳定发射信号的基准站,是后续所有高程数据得以诞生的源泉。

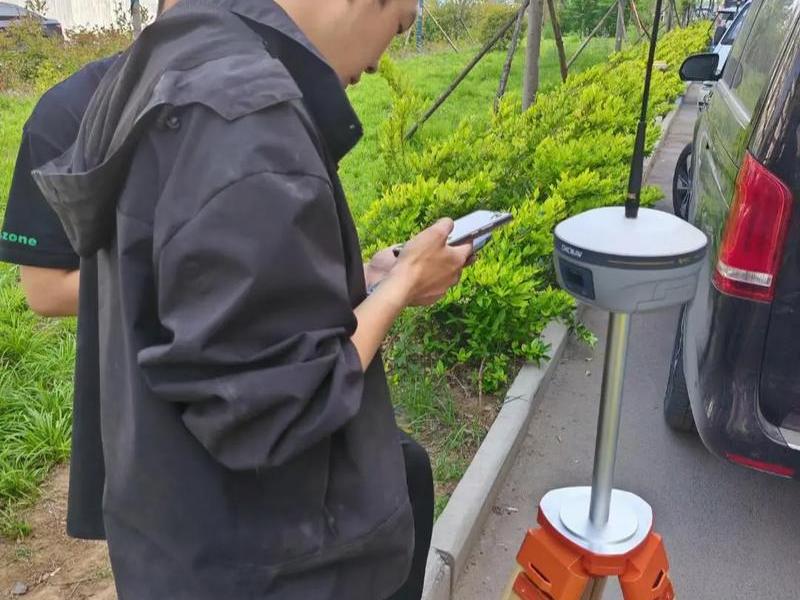

移动站的设置同样关键。以类似方式连接移动站主机后,在移动站设置中,需将广播格式调整为RTCM3.0等通用格式。启动移动站接收机,耐心等待直至手簿屏幕显示“固定解”状态。只有达到固定解,才意味着移动站已接收到稳定的差分信号,具备了进行厘米级高程测量的基本条件。至此,测量的舞台已搭建完毕。
搭建好硬件舞台后,需要在软件中构建对应的“坐标系世界”。在手簿的测地通软件中,点击“文件”菜单下的“新建任务”,为本次测量工程赋予一个清晰的名称。接下来是至关重要的一步——选择坐标系统。
根据测量任务的需求,选择国家坐标系或地方独立坐标系。如果项目要求使用地方坐标,则需在新建工程时选择对应的椭球体与投影方式。其中,中央子午线的输入必须精确无误,哪怕一度的偏差也可能导致数十甚至数百米的高程与平面偏移。完成坐标系统基本设置后,务必执行“保存任务”操作,软件会周期性地自动保存数据,防止意外丢失。
对于高程测量而言,坐标系统的垂直基准面设置同样不容忽视。需要明确采用的是正常高系统还是大地高系统。通常工程测量使用正常高,这需要通过后续的“点校正”步骤,将RTK测量得到的大地高转换为实用的正常高。一个正确配置的坐标系统,是确保高程数据从采集伊始就走在正确轨道上的前提。

获取可靠的高程数据,离不开地面已知控制点的支撑。这些控制点如同三维空间中的“灯塔”,为RTK测量提供校准的基准。需要在软件中“键入”已知控制点的坐标,包括其平面坐标与高程值,并勾选为“控制点”属性保存。
随后,携带移动站前往实地这些控制点的精确位置。将对中杆气泡严格居中,在手簿上进入“测量点”功能,输入点号,待仪器稳定在固定解状态后采集该点的WGS84坐标。这一步骤要求极高的耐心与细致,必须确保对中杆高度输入准确,且每个点都需重复测量几次以取平均值,确保采集数据的可靠性。
通常,建议至少测量测区两端或均匀分布的三个以上控制点。控制点的数量与分布均匀性,直接决定了后续高程拟合的精度与可靠性。分布良好的控制点能有效控制测区的高程异常变化,为将大地高转换为工程所需的正常高奠定坚实的数据基础。

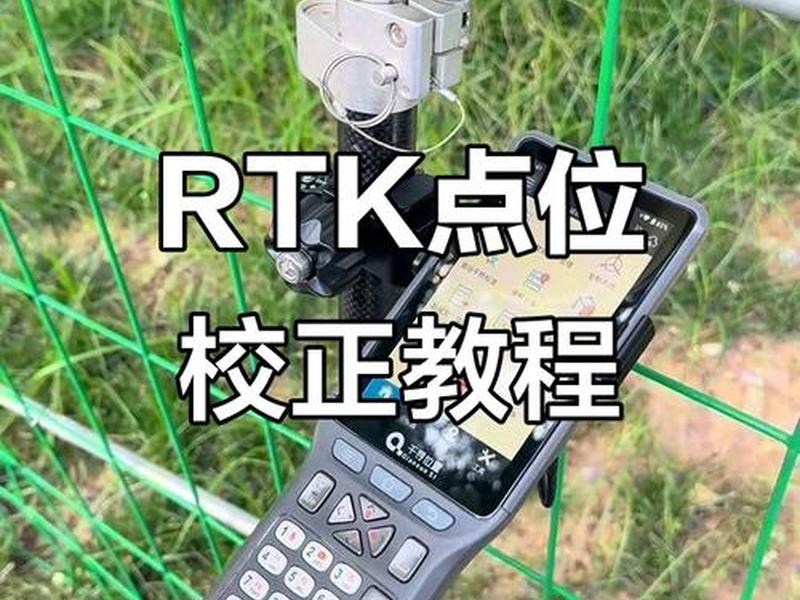

这是华测RTK高程测量中化“腐朽”为神奇的关键一步——点校正与高程拟合。点击软件中的“点校正”功能,进入参数计算的核心界面。在这里,需要将之前“键入”的已知点坐标(网格点)与实地“测量”的对应点坐标(GPS点)一一配对添加。
高程拟合方法的选择是此环节的灵魂。软件通常提供固定差、TGO(垂直平差)和曲面拟合等多种模式。如果测区范围很小且地势平坦,高程异常变化不大,可选择“固定差”。这是最简单的方法,但适用范围有限。

对于大多数工程测量项目,当拥有三个及以上分布均匀的控制点时,“TGO”方法是更优的选择。它能通过数学模型对高程异常进行优化平差,获得较高的转换精度。若测区范围广阔,地形起伏剧烈,高程异常变化复杂,则必须采用要求更高的“曲面拟合”。此方法要求至少五个以上均匀分布的控制点,能构建出更贴合实际地形起伏的曲面模型,从而在大范围内保证高程转换的精度。添加完所有点对后,点击“计算”,软件会自动解算出转换参数,并显示残差。残差大小是评估校正质量的重要指标,需确保其在允许误差范围内,然后点击“应用”,将参数启用。
完成点校正后,华测RTK便武装上了本地化的“高程尺”,可以开始正式的工程高程测量了。无论是地形点采集、断面测量还是点放样,此时获得的高程数据已是转换后的正常高,可直接用于施工。
在测量过程中,需时刻关注精度状态。保持对中杆气泡居中,在固定解状态下进行采集。对于关键高程点,可采用多次测量取平均的方法以提高精度。华测RTK的视觉放样功能在高程控制中尤为出色,在点放样界面,不仅能直观显示与目标点的平面偏差,更能实时显示填挖值,即当前地面高程与设计高程的差值,指导施工人员快速进行土方作业。
精度控制也体现在对环境的应对。应避开卫星信号不佳的时段,如午后电离层活跃期。警惕多路径效应,远离高大建筑、玻璃幕墙等强反射体。定期检查控制点,进行复核测量,确保在整个作业周期内,高程基准的稳定与可靠。
即使流程严谨,实战中仍可能遭遇挑战。若发现测量高程与已知值存在系统性偏差,首先应检查点校正时输入的控制点高程是否正确,对中杆杆高是否输入有误。必要时,可新建工程,重新采集控制点并进行点校正。
当高程数据出现异常波动或无法固定时,需检查基准站与移动站的数据链是否通畅,电台频率是否受到干扰,或CORS账号状态是否正常。也要确认卫星数量是否充足,观测环境是否理想。
高效的数据管理是成果输出的保障。测量完成后,通过软件的数据导出功能,可将带有点号、坐标和高程的测量成果以特定格式导出。建议在导出前,在点管理器中核对点号的连续性与数据的完整性。导出的数据可进一步用于生成等高线、断面图或工程量计算,形成完整的测绘成果闭环。
