在现代测绘与工程施工领域，数据的流转与可视化是决定效率与精度的核心环节。当您手持华测RTK设备，完成了高精度的现场测量后，如何将这些宝贵的坐标数据无缝导入电脑，并进一步在CAD中转化为直观的设计图纸，是每一位测量员、工程师都必须掌握的关键技能。这不仅关乎项目成果的交付速度，更直接影响着后续设计与施工的准确性。本文将为您彻底揭开从“RTK到CAD”的数据魔法，提供一套完整、高效且实用的操作指南，让数据流转畅通无阻。

一、 数据导出的第一步：手簿内的操作精要

测量任务结束后，数据首先存储在RTK手簿中。正确的导出设置是后续所有流程的基石。在手簿的测量软件（如测地通）中，完成测量后，需进入“文件管理”或“数据导出”模块。

关键在于选择正确的导出格式。为了顺利导入CAD，通常建议选择与CAD兼容性最好的格式，如 .dxf（绘图交换格式）或包含坐标的文本文件（如.csv或.txt，格式为“点号，东坐标，北坐标，高程”）。软件一般提供多种预设格式，务必选择“CAD图形交换”或“南方CASS格式”等选项。导出前，还需确认坐标系统、单位与设计图纸一致，避免后续出现比例错误。

为方便传输，许多新型手簿支持生成“分享码”。完成导出后，可以开启分享功能，系统会生成一串数字码。这串代码将成为连接手簿与电脑的“数据密钥”，实现无线快速传输，省去查找物理文件的麻烦。

二、 桥梁搭建：数据从手簿到电脑的多种路径

数据成功导出后，下一步是将其安全、快速地传输到电脑上。这里有几种常用且可靠的方法，您可以根据现场条件灵活选择。

最传统直接的方式是使用数据线连接。通过USB线将手簿与电脑相连，手簿通常会被识别为移动存储设备。在电脑的“文件资源管理器”中，找到手簿存储目录（常见路径如“内部存储/RTKCE/Export”），将导出的数据文件复制到电脑即可。确保电脑已安装必要的手簿驱动程序，以保证稳定识别。

无线传输则是提升效率的现代方案。除了利用手簿软件生成的“分享码”，在电脑端通过专用工具或网页输入该码即可下载文件外，还可以借助局域网传输工具或云存储服务（如网盘）。对于安卓系统的手簿，安装文件管理类APP，开启FTP或远程共享功能，也能让电脑通过网络邻居直接访问并拷贝文件。

另一种方式是使用存储卡中转。如果手簿支持扩展存储卡，可以将数据文件直接导出到TF卡上，然后将TF卡通过读卡器插入电脑读取。这种方法不依赖于手簿电量与驱动，是较为独立的备份与传输方式。

三、 CAD前的准备：数据格式的净化与转换

数据到达电脑后，并非立刻就能在CAD中完美显示。通常需要进行简单的预处理，确保CAD软件能够正确识别和绘制。

检查数据文件的格式。如果导出的是文本文件（.txt/.csv），需要用Excel或文本编辑器打开，检查坐标数据是否排列整齐，分隔符（逗号、空格或制表符）是否统一，并确保没有多余的表头或注释行。在CAD中，可以通过“多段线”命令或“点坐标导入”脚本功能来读取特定格式的文本数据。

进行必要的坐标转换。现场测量数据可能是工程独立坐标系或地方坐标系，而CAD总图通常使用国家统一坐标系。如果存在坐标系差异，需要在专业测绘软件（如南方CASS）或GIS工具中进行坐标转换，或者确保RTK手簿在测量时已设置为与设计图一致的坐标系，从源头统一。

进行数据精简与归类。对于大量散点，可以按地貌、地物类型进行分层归类，便于在CAD中分图层管理。删除重复点或明显粗差点，保证成图质量。

四、 核心魔法：将数据导入CAD并生成图形

这是将数字坐标变为可视图纸的关键一步。根据数据格式和CAD环境的不同，有几种主流方法。

对于 .dxf文件，这是最便捷的方式。因为DXF本身就是CAD的通用交换格式。只需在AutoCAD中点击“文件”->“打开”，选择导出的.dxf文件，测量点、线等图形元素便会直接显示在绘图区。之后，可以利用CAD的绘图和编辑工具，连接散点成线，绘制边界，填充图案，最终形成完整的施工平面图或地形图。

如果数据是文本坐标，可以使用CAD的脚本功能或数据提取工具。在CAD命令行中输入“PLINE”（多段线）命令后，逐一输入坐标值固然可行，但效率极低。更高效的方法是使用“点坐标导入”插件或LISP程序，批量将文本文件中的坐标创建为CAD点对象，再连接这些点形成图形。一些专业的测绘成图软件如南方CASS，提供了直接的“展点”功能，能直接将特定格式的坐标文件展绘为高程点或控制点。

华测自家的测地通桌面版或其他第三方转换软件，也通常具备“数据导出并直接生成简图”的功能，可以作为中间步骤，先生成基础图形再导入CAD进行精细化修饰。

五、 高阶应用：CAD图纸与实景放样的逆向循环

掌握了数据导入CAD成图后，我们还可以实现一个更强大的闭环：将设计好的CAD图导回RTK手簿，用于现场实景放样。这正是现代智能测绘的魅力所在。

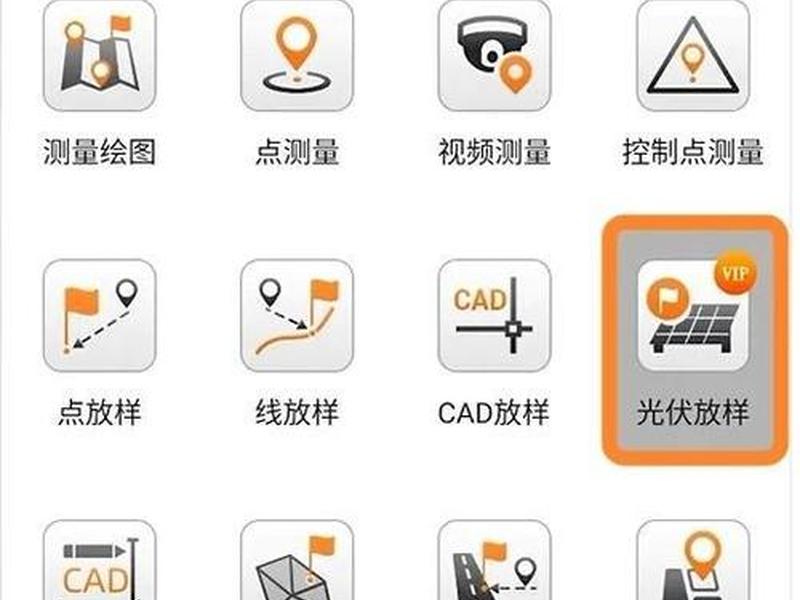

您需要将最终定稿的CAD设计图（通常保存为.dxf格式）通过数据线、蓝牙或分享码，导入到RTK手簿的测量软件中。新一代的华测测地通软件支持直接打开和显示CAD图纸。在放样模式下，软件界面可以同时显示CAD设计图与实时定位光标。

结合华测的实景放样RTK技术，手簿摄像头捕捉的现场画面会与CAD设计图精准叠加。作业员可以直观地在实景视频中看到设计好的点位、线条应该落在何处，如同拥有了“透视眼”。只需跟着屏幕上的箭头和标识移动，将对中杆戳向实景中虚拟的“红点”，即可完成高精度放样。这彻底改变了传统放样依赖抽象坐标和想象的模式，效率与准确性得到革命性提升。

六、 效率与精度的双重保障：实用技巧与常见问题排解

为了确保整个流程顺畅无误，一些实用技巧至关重要。在项目开始时，就应统一RTK手簿、电脑CAD软件、设计单位三方的坐标系统与绘图单位（米或毫米），这是避免所有后续麻烦的基石。

定期备份数据。在数据导出、传输、转换的每一个环节后，都保留一份副本，防止操作失误导致数据丢失。利用手簿的“项目”管理功能，将不同任务的数据分开存储，清晰明了。

当遇到CAD打开图纸乱码、图形丢失时，通常是CAD版本不兼容或图纸中包含特殊实体（如天正建筑对象）所致。尝试在电脑上用更高版本AutoCAD打开，或要求设计方将图纸“分解”并保存为低版本格式。华测最新的测地通8.0软件，其自研图形引擎宣称能无缝兼容99.9%的CAD图纸，并快速打开大文件，有效解决了这一痛点。

精度检核不容忽视。将RTK导入CAD生成的图，务必与原始设计图纸进行叠加比对，检查关键点位、距离是否符合设计要求。任何偏差都应在施工前溯源并修正，确保“所见即所得，所测即所建”。
