在测绘领域，精准是永恒的追求。你是否曾为复杂的仪器操作流程而头疼，或因数据偏差而返工？华测RTK（实时动态差分定位）技术，以其厘米级的高精度与高效的作业模式，已成为现代工程测量的利器。无论是道路施工、土地勘测，还是建筑放样，掌握其核心的建站与点测量操作，是打开精准测绘世界大门的关键钥匙。本文将为你深入解析华测RTK测量建站与点测量的完整教程，从原理到实践，带你一步步征服这片“数字疆土”。

一、准备工作与仪器架设

任何伟大的航行都始于充分的准备。在开启华测RTK测量之旅前，周密的准备工作是成功的一半。你需要检查全套设备：RTK接收机（基准站与移动站）、数据手簿（通常预装测地通LandStar软件）、电台、高增益天线、对中杆、三脚架以及充足的蓄电池。确保所有设备电量充足，各部件连接线完好无损。

基准站的架设位置至关重要，它如同整个测量网络的“心脏”。应选择地势较高、视野开阔、无强电磁干扰的区域。将三脚架稳固安置，利用基座和30厘米加长杆安装基准站主机。若使用外挂电台模式，需正确连接电台、发射天线与主机。天线应竖直向上，并尽量远离大面积金属物体和高压线，以确保卫星信号与差分信号的最佳接收与发射。

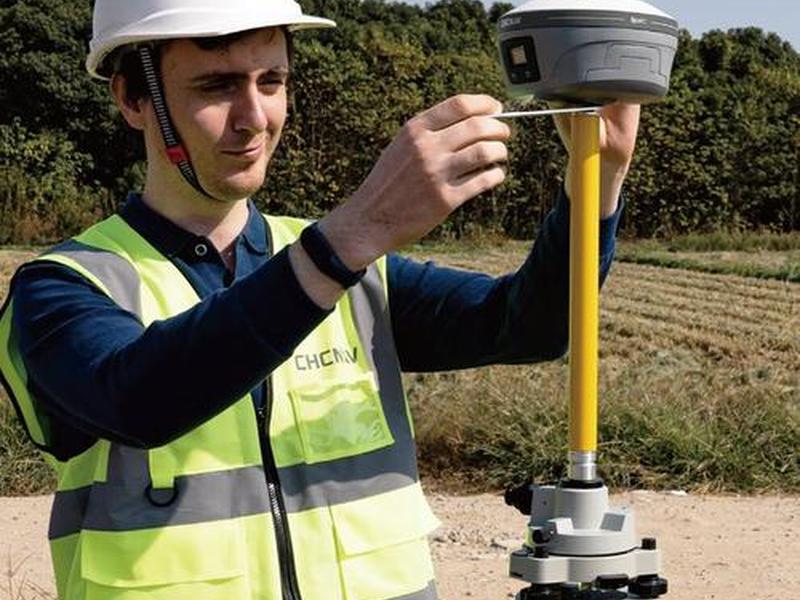

移动站的准备则相对灵活。将对中杆伸长至所需高度，安装移动站主机并连接天线。开机后，通过手簿的蓝牙或NFC功能与主机快速连接。一个稳固的基准站与状态良好的移动站，是后续所有高精度测量的基石，这一步的严谨直接决定了整个测量任务的成败与效率。

二、工程创建与坐标系统配置

当硬件准备就绪，数字世界的构建便从软件开始。打开手簿上的测地通软件，第一步是创建一个全新的工程任务。点击“项目”或“文件”菜单，选择“新建任务”，为你的项目赋予一个清晰易懂的名称。这如同为你的测量数据建立了一个专属的档案库。

接下来是测量任务的灵魂——坐标系统配置。根据项目要求，在软件中选择或新建对应的坐标系统。常见的如国家2000大地坐标系、WGS-84坐标系等。关键一步是输入或获取当地的中央子午线经度，这一参数直接影响平面坐标转换的准确性。软件通常支持自动获取或手动输入。将高程系统、投影参数等设置与项目设计图纸保持一致。

完成基本设置后，务必点击“保存任务”。许多新手容易忽略这一步，导致数据丢失。一个正确配置的坐标系统，如同精准的翻译官，能将卫星接收的全球坐标，无缝转换为施工现场所用的本地坐标，确保测量成果“落地生根”。

三、基准站设置与启动

基准站是向外广播差分信号的源头，其设置的正确性是整个RTK系统工作的前提。通过手簿连接基准站主机后，进入配置菜单的“基准站设置”选项。工作模式通常根据硬件选择，如“内置电台”、“外挂电台”或“网络模式”。

关键参数需要仔细设置：广播格式一般选择CMR或RTCM；发射间隔默认为1秒；高度角限制可根据现场卫星情况调整，通常设为10度以上以屏蔽低仰角干扰信号；还需准确输入天线类型（如A100/A300）及实测的仪器高（从测点量至天线特定位置）。对于内置电台模式，还需设置与移动站匹配的电台频道。

参数设置完毕后，点击“启动基准站接收机”。启动方式有两种：若架设在未知点，可选择“单点定位”启动，利用接收机自身的定位结果作为基准坐标；若架设在已知控制点上，则输入该点精确坐标启动，精度更高。启动成功后，软件会提示“基准站设置成功”，此时观察主机差分信号灯应规律闪烁，表示差分信号正在持续发射。

四、移动站设置与固定解获取

移动站是进行实地数据采集的“侦察兵”。连接移动站主机后，进入“移动站设置”。其工作模式必须与基准站匹配：若基准站使用电台模式，移动站也需设置为相应的“华测电台”模式，并确保电台频道与基准站完全一致；若使用CORS（网络差分）模式，则需在网络设置中正确输入CORS账号的服务器地址、端口、用户名和密码。

参数应用后，移动站开始接收卫星信号与基准站的差分信号。在手簿的测量界面，关注屏幕左上角的解状态信息。它会经历“单点解”→“浮点解”→“固定解”的过程。当显示为“固定解”时，标志着移动站已获得厘米级的高精度定位，这是可以开始正式测量的黄金信号。

若长时间无法固定，需检查基准站是否正常工作、电台信号是否覆盖、或网络连接是否畅通。获得稳定“固定解”是RTK测量的生命线，它意味着仪器已准备就绪，可以精准捕捉大地上每一个点的空间坐标。

五、点校正与参数转换

即使获得了固定解，直接测量的坐标仍属于卫星坐标系（如WGS-84），需要通过“点校正”将其转换到项目使用的本地坐标系。这是将RTK测量结果与实际工程图纸衔接的关键魔法。

在手簿点库中，输入至少两个（建议三个或以上，分布均匀）已知控制点的本地坐标系坐标。然后，携带移动站，将对中杆精确对中、整平在这些已知控制点的实际位置上，分别采集这些点的GPS坐标（即WGS-84坐标）。

进入软件的“点校正”功能，通过“添加”将已知点的本地坐标与刚刚采集的GPS坐标一一对应，形成点对。添加完毕后，点击“计算”，软件会自动解算出一套转换参数（四参数或七参数），并显示残差。检查残差，通常要求水平残差和高程残差均在厘米级可接受范围内。确认无误后，点击“应用”，至此，移动站所有后续测量成果都将自动转换为准确的本地坐标。

六、点测量与数据采集实战

万事俱备，只待测量。点测量是RTK最基础也是最核心的作业功能。进入“测量”菜单下的“点测量”界面。在开始前，确认仪器高已正确输入，它等于对中杆杆高加上仪器底座到相位中心的高度。

将移动站对中杆底部的尖头抵住待测点（如地面角点、特征点），保持对中杆上的圆水准气泡居中。当手簿屏幕显示为“固定解”且坐标稳定时，点击“测量”或“保存”按钮。输入有意义的点号（如K1, D1）和必要的属性编码，该点的三维坐标（平面X,Y与高程H）便瞬间被记录并存入手簿点库。

对于难以直接对中的点（如墙角、高空点），可以启用“倾斜测量”功能。按照提示初始化惯导组件后，即使对中杆有微小倾斜，系统也能通过内置传感器进行补偿，计算出杆尖的准确位置，极大拓展了作业范围与便利性。测量过程中，可随时进入“点库”查看、编辑或删除已测点，确保数据完整无误。

七、数据导出与成果整理

外业测量结束，内业处理随即开始。高效的数据导出是完成工作闭环的最后一步。在测地通软件的“项目”或“文件”菜单中，找到“导出”功能。选择需要导出的点类型（如所有点、特定点组），并选择通用的导出文件格式，如适用于AutoCAD的“CASS格式”（.dat）、文本格式（.txt）或表格格式（.csv）。

为导出文件命名并选择存储路径后，点击“导出”。随后，通过数据线将手簿连接至电脑，使用同步软件或直接像操作U盘一样，进入手簿存储目录（通常在“RTKCE-Projects”或类似文件夹下），找到导出的数据文件，复制到电脑中。这些坐标数据便可直接导入成图软件（如南方CASS）进行绘图，或导入其他工程软件进行分析使用，至此，一次完整的RTK测量任务圆满收官。
