在道路建设的宏大乐章中，精准的测量与放样无疑是决定成败的第一个音符。面对复杂的地形与紧迫的工期，传统的测量方式常显得力不从心。华测GPS（特别是其先进的RTK技术）的出现，如同为道路施工装上了“智慧之眼”，让新建道路的测量与放样变得前所未有的直观、高效与精准。无论是初涉工程的新手，还是经验丰富的老师傅，掌握华测GPS新建道路与仪器放样的核心方法，就意味着掌握了开启现代智能施工大门的钥匙。本文将深入剖析这一过程，带你领略从数据准备到现场放样的完整技术画卷。

一、 数据准备与道路设计导入

万事开头难，新建道路的GPS测量放样工作，始于精准、完备的数据准备。这不仅是后续所有操作的基础，更是确保工程与设计图纸毫厘不差的关键第一步。

需要获取并处理道路设计文件。设计单位通常会提供包含道路平面线、纵断面、横断面、超高、加宽、边坡等信息的标准设计文件，如纬地直曲表等格式。使用华测配套的CGO软件或测地通软件，可以轻松将这些设计数据导入系统。软件内置的智能识别与编译功能，能自动解析道路元素，生成系统可识别的道路文件（如.rodx格式），大幅减少了手动录入的繁琐与潜在错误。

进行严谨的数据检核至关重要。在数据导入后，软件会自动或手动进行数据逻辑性与完整性的检查，确保平面线形平滑、纵坡合理、横断面要素齐全。这一步骤如同为整个测量放样工程进行一次“全身体检”，提前发现并修正设计数据中的矛盾或疏漏，避免将错误带到施工现场，造成返工与损失。

完成数据的云端同步与本地准备。用户可以将处理好的道路文件上传至华测云账号，实现数据的云端备份与多设备共享。将最终确认的道路文件拷贝至野外作业手簿中，为现场放样做好万全准备。至此，虚拟世界中的道路设计蓝图，已成功转化为RTK仪器能够理解和执行的数字化指令。

二、 仪器设置与坐标转换

当数据准备就绪，下一步便是让华测RTK仪器“活”起来，并使其精确匹配现实世界的位置坐标。这个环节决定了所有测量结果的绝对精度。

核心工作是进行点校正，求取当地的坐标转换参数。虽然GPS卫星提供的是WGS-84坐标系下的经纬度，但工程施工通常使用北京54、西安80或地方独立坐标系。需要在测区内至少选择两个（通常三个以上更佳）已知控制点，这些控制点的图纸坐标和实地WGS-84坐标均为已知。通过华测手簿软件的点校正功能，仪器会自动计算出两套坐标系之间的转换关系（七参数或四参数），从而确保后续所有放样点的坐标都与施工图纸完全吻合。

接着，是获取稳定的高精度定位信号。华测RTK内置了便捷的“一键固定”高精度账号服务，作业人员只需在软件中点击启动，仪器便能快速连接CORS网络或基准站，获得厘米级甚至毫米级的实时动态差分定位解算结果。如今，新一代华测RTK（如X13实景RTK）搭载的无感惯导技术，更是实现了“即开即用，点到即测”，无需复杂的初始化动作（如绕八字），极大地简化了设站流程。

仪器的工作模式与项目设置也不容忽视。根据作业环境，选择合适的电台模式或网络模式；根据道路长度和精度要求，合理设置放样时的点位限差、采样间隔等参数。这些细致的准备工作，如同为一场精密手术准备好所有无菌器械，是高质量完成放样任务的前提。

三、 核心放样流程实战详解

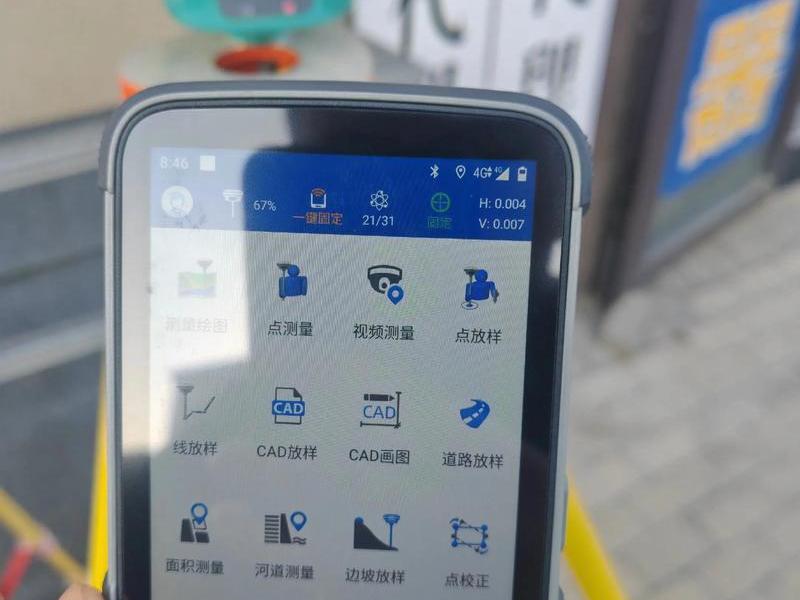

一切准备妥当后，激动人心的现场放样工作便正式拉开帷幕。华测RTK的道路放样功能将抽象的设计线，转化为手簿屏幕上直观的图形导航和语音提示。

首先是中边桩放样，这是道路施工的骨架。打开道路文件进入放样界面，软件会以图形方式显示道路中线。从起点桩号开始，根据设定的桩间距（如20米），沿着导航箭头指引，移动对中杆即可轻松放样出每一个中桩点位。对于边桩，操作同样简便：既可手动输入距离中桩的左/右偏距，也可直接选择设计好的板块（如行车道、路肩）进行放样，系统会自动计算偏距并导航，彻底告别了现场拉尺计算的传统方式。

其次是横断面采集与边坡、结构物等复杂要素的放样。当需要测量某一桩号的横断面地面线时，切换到横断面测量模式，仪器会引导测量员采集横断面上各个变化点，并实时显示“填挖值”（当前地面高程与设计高程的差值），为土方计算提供第一手数据。对于涵洞、挡墙、锥坡等结构物，以及复杂的填挖方边坡，软件均提供专门的放样模块。选择对应要素后，屏幕上会清晰显示其设计形状和关键特征点（如坡顶、坡脚、结构物角点），测量员只需根据图形和导航提示，逐一放样即可，实现了从“凭经验想象”到“按图索骥”的跨越。

贯穿始终的是图形化、可视化的操作体验。整个放样过程中，手簿屏幕如同一个动态的施工沙盘，实时显示仪器当前位置、目标点位、设计道路线形、填挖量等信息。这种“所见即所测”的方式，极大降低了操作门槛，提升了放样的直观性与准确性。

四、 技术创新：AR实景与无感惯导

如果说传统的RTK放样是给了测量员一张高精度的电子地图，那么华测最新的技术创新，则是将这张地图直接叠加在了真实的世界上，带来了革命性的作业体验。

最具颠覆性的当属CAD AR实景融合放样技术。通过华测X13等高端机型，测量员可以将导入的CAD设计图纸，以厘米级精度叠加到相机捕捉的实时现实画面上。这意味着，道路的红线、中线、边坡线、结构物轮廓等，都如同“投影”在了实际的地面上。放样人员无需再在图纸和现场之间反复对照、艰难想象，而是直接“看着地上的线”去放样，实现了从“人找点”到“点等人”的转变，尤其在地物密集、通视条件差的园林、市政道路中，效率提升可达50%以上。

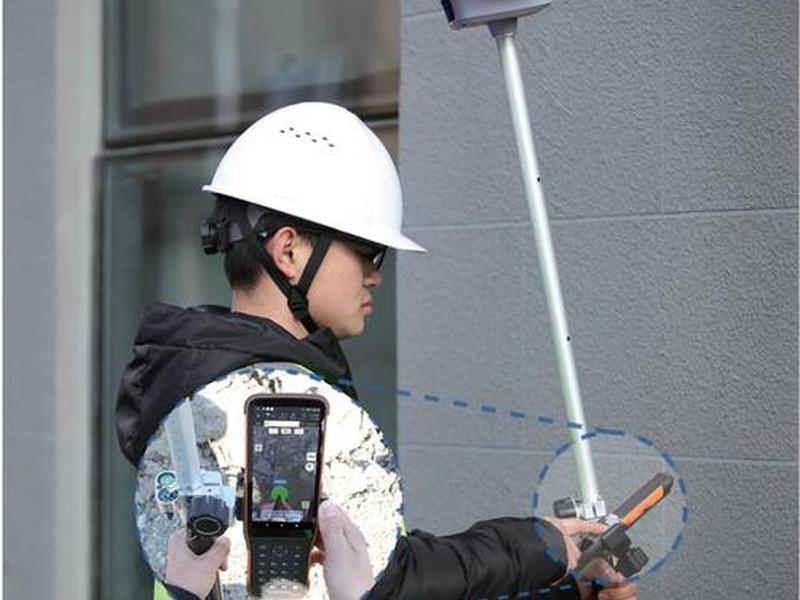

无感惯导（IMU）技术的加持，则彻底解放了测量员的作业姿态。传统RTK要求对中杆必须严格垂直（气泡居中），在边坡、沟壑等复杂地形中行动极为不便。而搭载第五代Ultra-IMU的华测RTK，允许对中杆在倾斜高达60度的情况下依然保持高精度测量。测量员可以手拿、肩扛甚至以任何舒适的姿势进行作业，无需时刻紧盯气泡，在保障精度的大幅提升了复杂环境下的作业安全性与舒适度，实测精度较以往提升约30%。

这些技术的融合，使得红线复核、中线核实等以往耗时费力的工作变得轻松。站在岸上就能通过AR看清水下或对岸的红线走向；里程桩号直接“标”在实景地面上，告别人工步测量距。技术创新不仅提升了单一环节的速度，更通过优化整个工作流，为道路施工按下了全方位的“加速键”。

五、 内业成图与成果检核

外业数据采集的完成，并非测量工作的终点。高效、自动化的内业处理与严谨的成果检核，是形成闭环、保证工程质量的关键最后一环。

横断面数据自动合并出图是华测方案的一大亮点。外业采集的横断面数据（通常导出为.hcdm格式文件），可以连同道路设计文件一起，在电脑端的CGO2软件中一键导入。软件会自动将离散的断面点连接成线，并与设计横断面叠加，生成完整的横断面图，并可直接导出为DXF等通用制图格式。这一功能彻底将测量员从繁琐、易错的手工连线画图中解放出来，实现了“外业采集，内业自动成图”的飞跃。

道路放样过程中的实时“填挖值”显示，本身就是一种动态检核。软件还提供专门的“道路检核”功能。在任意已施工或待检核的位置，只需将仪器对中，屏幕上便会立即显示该点对应的设计里程、横偏距离以及实际填挖值与设计值的偏差。这相当于为工程质量配备了一位24小时在线的“监理”，可以随时抽查任意点位的施工精度，及时发现并纠正偏差，防止误差累积。

最终，所有放样的点、采集的断面数据都可以方便地导出，形成规范的测量成果报告，作为施工记录、计量支付和竣工验收的依据。从数据导入到成果输出，华测GPS道路解决方案形成了一个完整、高效、智能的闭环，确保了测量数据在整个工程项目生命周期中的有效流转与应用。

六、 方案优势与价值总结

纵观华测GPS新建道路与仪器放样的全流程，其带来的价值革新远不止于工具升级，更是一场施工理念的进化。

其核心优势在于 “化繁为简，智能引领”。通过AI自动编辑道路数据、图形化全要素施工引导、AR实景融合、无感惯导测量、横断面自动成图等一系列创新，它将测量员从复杂的计算、抽象的想象、繁琐的内业中解放出来。无论是经验丰富的老师傅，还是刚入行的新手，都能快速上手，精准作业，整体放样效率提升约20%以上。

更深层的价值在于 “数据驱动，精度护航”。全流程的数字化确保了设计数据零损耗、零误读地传递到施工现场。厘米级的实时定位精度与智能检核机制，为道路的线形、坡度、结构物位置提供了前所未有的精度保障，从源头上减少了因放样错误导致的返工和材料浪费，显著提升了工程质量和经济效益。

最终，华测GPS道路放样方案不仅仅是一套仪器或软件，它更是一个 “贯穿设计、施工、验收全周期的智能测量生态系统”。它让道路建设者能够以前所未有的从容与自信，应对各种复杂挑战，真正将蓝图精准地镌刻在大地之上，为交通强国建设贡献精准的测量力量。
