在工程测量与施工放样的精密世界里，华测GPS（RTK）设备如同一把连接数字蓝图与现实土地的“时空钥匙”。无论是将设计院传来的CAD图纸直接“搬”到现场，还是将成百上千的坐标数据精准“灌注”到手簿中，这一过程都直接决定了项目效率与精度。许多测量新手面对数据导入时感到困惑：格式如何转换？坐标系如何匹配？操作步骤究竟为何？本文将为你彻底揭秘华测GPS怎么导入CAD图纸以及华测GPS怎么导入图纸坐标的完整流程与核心技巧，从准备工作到实战步骤，从常见陷阱到高效心法，带你掌握这门让设计在实地精准“复活”的必备艺术。

一、 核心原理：打通数字与现实的桥梁

理解数据导入的本质，是避免后续所有操作失误的基础。华测GPS设备（主要指其手簿，如HCE600等型号）与CAD软件之间，并非直接“读懂”彼此的原始语言。CAD图纸承载的是设计坐标与图形关系，而GPS接收的是地球上的经纬度或平面坐标。导入过程的核心，在于建立一个双方都能识别的“中间翻译官”——通常是特定的数据格式。

这个“翻译官”的关键就是坐标系统一。CAD图纸有它的绘图坐标系，测量项目有使用的工程坐标系或国家坐标系。如果两者不一致，导入的图纸就会“飘”在错误的位置，导致放样点全部错误。在导入前，必须确认CAD图纸的坐标系，并在华测手簿的测量软件（如测地通）中，将项目坐标系设置为与之完全一致。这是所有操作的铁律第一步，忽视它，后续所有精确操作都将失去意义。

数据格式是另一座桥梁。对于CAD图纸，手簿通常支持.dxf或.dwg格式，其中.dxf因其通用性更常被推荐。对于坐标数据，则通常需要整理成.csv或.txt等文本格式，并按照“点号,东坐标(Y),北坐标(X),高程”的固定列顺序排列。理解并准备好这些正确格式的文件，就如同拿到了开启互通之门的正确钥匙。

二、 CAD图纸导入：将蓝图装进手簿

将CAD设计图导入华测手簿，是实现可视化、图形化放样的前提。整个过程犹如为手簿安装一张精密的“电子底图”。你需要在电脑上对CAD图纸进行“瘦身”处理。复杂的原始图纸可能包含大量标注、图框、无关图层，这些会增大文件体积，影响在手簿上的加载和操作速度。使用CAD软件的“清理(PURGE)”命令，或仅将需要放样的关键元素（如道路中线、建筑轮廓、桩点）复制粘贴到新文件并“粘贴到原坐标”，可以显著提升效率。

接下来是关键的格式转换与传输。在CAD中将处理好的图纸另存为或导出为.dxf格式。然后，通过数据线连接手簿与电脑，将.dxf文件复制到手簿的存储根目录或指定文件夹。这一步看似简单，但需注意：传输前最好关闭电脑上的CAD软件，以免文件被占用导致复制失败。现在，打开手簿上的测地通软件，进入“项目”或“测量”模块，找到“底图导入”或“文件导入”功能。

在导入界面，选择格式为“DXF/DWG文件”，然后浏览并选中你传输过来的.dxf文件。点击导入，软件会解析文件。成功后，你通常可以在“测量绘图”或类似的图形界面中看到加载的图纸。你应该检查图纸比例和方位是否正确。如果发现图纸位置偏差，很可能就是第一步提到的坐标系未统一，需要返回去检查并校正项目坐标系。

三、 坐标数据导入：让数字点位扎根实地

除了导入整张图纸，有时我们只需要导入一系列特定的坐标点进行放样，例如控制点、桩位点等。这要求我们将坐标数据从表格（如Excel）规整地导入到手簿的点库中。在电脑上整理坐标数据。打开Excel，确保数据排列顺序为：第一列点号、第二列东坐标（或Y坐标）、第三列北坐标（或X坐标）、第四列高程（若无则填0）。切记，CAD的数学坐标系（X水平，Y垂直）与测量坐标系（东坐标E对应Y，北坐标N对应X）容易混淆，确保列顺序正确至关重要。

数据整理好后，将文件另存为“CSV（逗号分隔）”格式。同样通过数据线，将这个.csv文件拷贝到华测手簿的存储空间中。在手簿测地通软件中，进入“项目”->“点管理”或直接找到“导入”功能。在导入类型中选择“点”，格式选择对应的“CSV”或“点名,E,N,H”等。点击下一步，找到并选择你拷贝的.csv文件。

软件会预览数据格式，你需要核对并指定每一列对应的内容（点号、北坐标、东坐标、高程）。确认无误后完成导入，系统会提示导入成功的点数。你可以在点管理列表中查看所有已导入的点，它们已经成为手簿内部可随时调用、放样的资源。这种方法适合批量处理已知坐标点，效率远高于手动逐个输入。

四、 实战放样：从图纸到实地标定

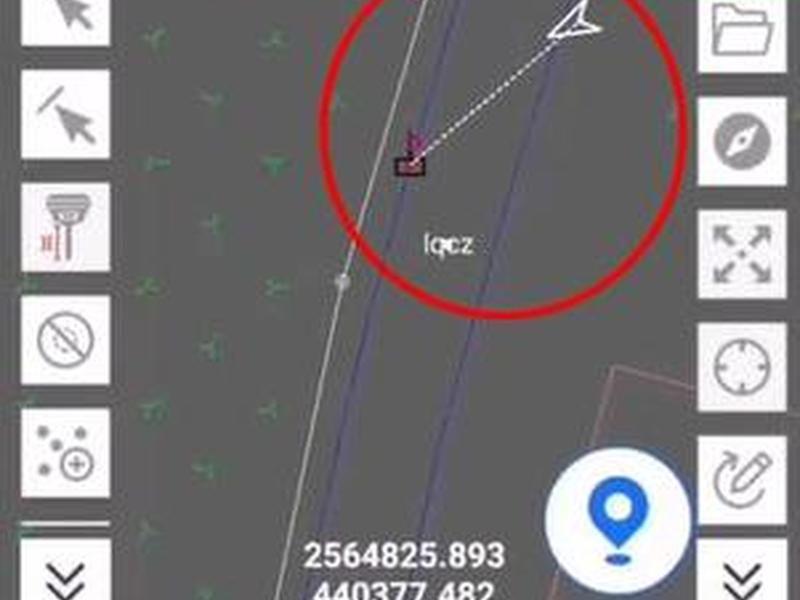

当CAD图纸或坐标点成功入驻手簿后，真正的魔法——现场放样就此开始。对于CAD图纸放样，你可以在测地通中进入“CAD放样”或“图形放样”功能。加载已导入的图纸后，屏幕即显示图形界面。你可以直接用触控笔或手指在屏幕上点选需要放样的点、线、弧等图形元素。软件会实时计算该点位的坐标，并进入标准的RTK放样导航界面，显示你当前位置与目标点的方位、距离和高差。

跟随箭头和距离提示移动，直到误差在允许范围内，即可打桩标记。对于线条（如道路边线）放样，你可以选择“线放样”模式，软件会引导你沿着设计线移动，并实时显示偏距，非常适合道路、管线等线性工程。这种图形化操作直观无比，仿佛在实地“描红”CAD图纸。

对于导入的坐标点放样，则更直接。在“点放样”功能中，从点库选择已导入的目标点，同样进入导航界面。由于坐标已预先精确录入，放样过程就是纯粹的定位导航。结合华测RTK“一键固定”等快速获取厘米级精度的功能，你能迅速将一个个数字坐标转化为地面上实实在在的标记点。无论是单个桩位还是复杂的建筑轮廓，都能高效完成。

五、 避坑指南：常见问题与精要技巧

即使流程清晰，实践中仍会遭遇“暗礁”。一个典型问题是导入后图纸或点位位置偏差巨大。这几乎百分百是坐标系不匹配造成的。解决方法是在导入前，务必在CAD中查询至少两个特征点的设计坐标，并在手簿项目设置中输入同样的坐标系参数（如投影、中央子午线、椭球体）。更稳妥的方法是，在实地测量两个已知控制点，通过“点校正”功能，将图纸坐标系与实地RTK测量坐标系进行拟合。

另一个常见麻烦是文件导入失败或数据乱码。这通常源于文件格式错误或编码问题。确保坐标文件是纯文本格式（CSV或TXT），且不要包含中文字符（点号建议用英文或数字）。对于CAD图纸，尽量保存为较低版本的.dxf格式（如AutoCAD 2007 DXF），以增强兼容性。文件路径不宜过深，文件名避免使用特殊符号。

还有一些提升效率的进阶技巧。例如，对于复杂图纸，可以在导入前在CAD中按图层或颜色区分不同放样要素，导入后在手簿中即可按需显示或隐藏，使界面更清晰。对于大量坐标点，可以利用Excel公式批量处理格式。在放样过程中，善用手簿的“自动居中”、“图层管理”、“捕捉设置”等功能，能让你操作如飞，大幅减少野外作业时间。

六、 应用升华：赋能多元工程场景

掌握华测GPS导入CAD与坐标的技能，其价值远不止于单一操作。它正在深刻改变多个工程领域的作业模式。在园林景观施工中，设计师精美的绿化、小品、水系CAD图纸可以直接导入，施工人员依据手簿上的图形进行精准放样，让设计意图丝毫不差地落地，实现“所见即所得”。

在道路桥梁建设中，复杂的道路中线、边坡坡脚线、桥墩桩位图均可导入。施工员无需反复查阅纸质图纸和计算坐标，直接在图形上点选放样，极大减少了人为计算错误，保障了线形流畅与结构精度。在城市规划放样和地下管线探查中，将规划图或管线图导入，可以快速在现场定位各类设施和边界，为城市建设与管理提供精准空间数据。

更进一步，结合华测云服务平台，可以实现CAD图纸的云端同步与共享。项目负责人将图纸上传至云端，所有作业员的手簿均可实时下载更新，确保了整个团队使用的是同一份最新版图纸，实现了协同作业与版本统一。这标志着测量工作从个体化工具操作，向云端化、协同化的智能工作流演进。
