在智能家居与高速网络日益普及的今天，路由器作为连接虚拟与现实的“神经中枢”，其内部世界对多数人而言仍是一片神秘的疆域。网络上涌现的各类华为路由器拆解视频，恰恰像一把把精巧的手术刀，为我们剥开了科技产品光鲜的外壳，揭示了其内部精密的构造与强悍的“芯脏”。这些视频不仅仅是简单的物理分解，更是一场融合了技术解读、工艺鉴赏与国产芯片崛起故事的视觉盛宴。本文将带领您深入这些拆解视频的核心，从多个维度解读华为路由器内部所蕴藏的科技密码与设计哲学，满足您对那方寸之间所有秘密的好奇心。

外观设计与内部初窥：从简约到复杂的震撼过渡

华为路由器的外观设计往往秉承着简约、时尚的理念，但在拆解视频的开篇，当创作者用专业工具撬开那严丝合缝的卡扣或卸下隐藏的螺丝时，一个与外在截然不同的复杂世界便扑面而来。视频镜头下，首先映入眼帘的通常是覆盖主板的大面积散热模块。无论是厚重的铝合金散热板，还是精心设计的型材散热片，都无声地诉说着华为对设备稳定性的高度重视。例如，在AX6 Pro等高端型号的拆解中，巨大的散热板几乎占据了主板背面，配合导热硅脂垫，构成了高效的热量导出系统，确保芯片在长时间高负载下也能冷静运行。

取下散热组件后，主板的全貌才真正展现。其布局之工整、走线之清晰，往往令观者赞叹。元器件排列井然有序，屏蔽罩规整地覆盖在关键芯片之上，既减少了信号干扰，也提升了整体的机械强度。视频解说通常会引导观众注意主板的集成度与做工，对比一些同价位产品，华为主板给人的第一印象往往是“扎实”与“可靠”。这种从外部极简美学到内部精密工程的强烈对比，正是拆解视频最初级的魅力所在，它瞬间颠覆了人们对一个白色塑料盒子的固有认知。

核心芯片揭秘：国产“凌霄”的进化之路

拆解视频最核心、最引人入胜的部分，莫过于对主板上一颗颗芯片的“验明正身”。华为路由器的“大脑”与“神经”大多来自其自研的海思凌霄系列芯片，这也是众多视频创作者聚焦的重点。早期的拆解（如AX3 Pro新版）曾显示其采用过高通IPQ5018方案，但更多视频揭示，从经典的Hi5651T四核处理器到后续不断迭代的型号，海思芯片逐渐成为绝对主力。

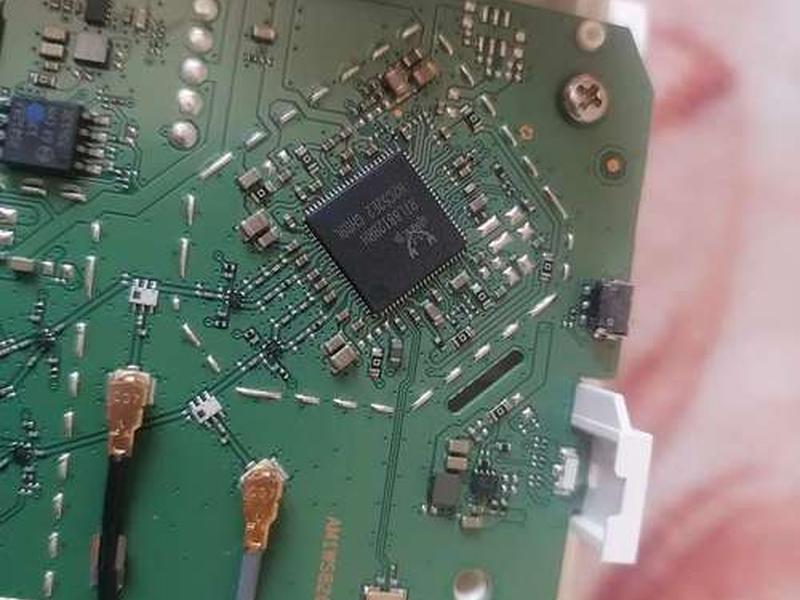

视频特写镜头下，我们可以观察到CPU、Wi-Fi芯片、内存、闪存等关键部件。例如，Hi5651T作为一代明星芯片，28纳米工艺，四核1.4GHz主频，为早期Wi-Fi 6路由器提供了充沛的处理能力。而在一些Wi-Fi 7路由器的拆解中，虽然具体型号可能因保密而难以完全识别，但“海思”、“凌霄”等丝印字样清晰可见，彰显了华为在核心部件上持续推进国产化的决心。旁边搭配的可能是来自国产厂商如长鑫的内存芯片，共同构建了设备的运算基石。

射频部分同样关键。视频会详细展示负责2.4GHz和5GHz（乃至6GHz）信号的基带射频芯片。这些芯片如同路由器的“喉咙”与“耳朵”，负责无线信号的生成与接收。在一些中高端型号中，还能看到独立的FEM（前端模块）芯片，例如唯捷创芯（Vanchip）的VC5333等国产功率放大器，它们能有效增强无线信号的发射功率与接收灵敏度，直接关系到Wi-Fi的覆盖范围与穿墙能力。通过拆解视频的放大与解说，这些平日里隐藏在屏蔽罩下的“无名英雄”得以走到台前，它们的型号、参数与布局，共同勾勒出路由器性能的底层蓝图。

电路与接口精析：稳定连接的基石

除了核心芯片，主板上的各种电路设计与接口细节也蕴含着大量的工程智慧，拆解视频对此从不吝啬篇幅。电源电路部分，视频会指出那些为不同芯片模块提供稳定电压的电源管理芯片（PMIC），它们是设备稳定运行的“能量站”。网口部分，千兆乃至2.5G网口旁边通常配备有网络隔离变压器（如MNC H2038DG），它的作用是保护主板电路免受外部电压浪涌的损害，并增强信号质量。

在一些高端或特殊型号（如Q7网线版）的拆解中，视频会深入分析其多网口设计。例如，通过RTL8372N这类2.5G交换芯片配合额外的PHY芯片，实现多个2.5G网口的扩展，满足内网高速传输的需求。PoE（以太网供电）功能的实现同样值得关注，视频会展示专门的PSE（供电设备）芯片（如XS2184）及其周边电路，解释其如何通过网线同时为子路由或AP设备传输数据和电力。

天线连接方式也是看点之一。视频会展示IPEX接口与焊接两种不同的馈线连接方式。IPEX接口便于组装和维护，而焊接则更为牢固。拆开天线外壳，内部精密的PCB天线或偶极子天线结构会被展示出来，解释其如何针对不同频段进行优化设计，以实现更佳的信号辐射效果。这些细节的剖析，让观众理解到，卓越的网络体验离不开主板上每一处看似微小的设计。

散热系统与结构工艺：冷静背后的匠心

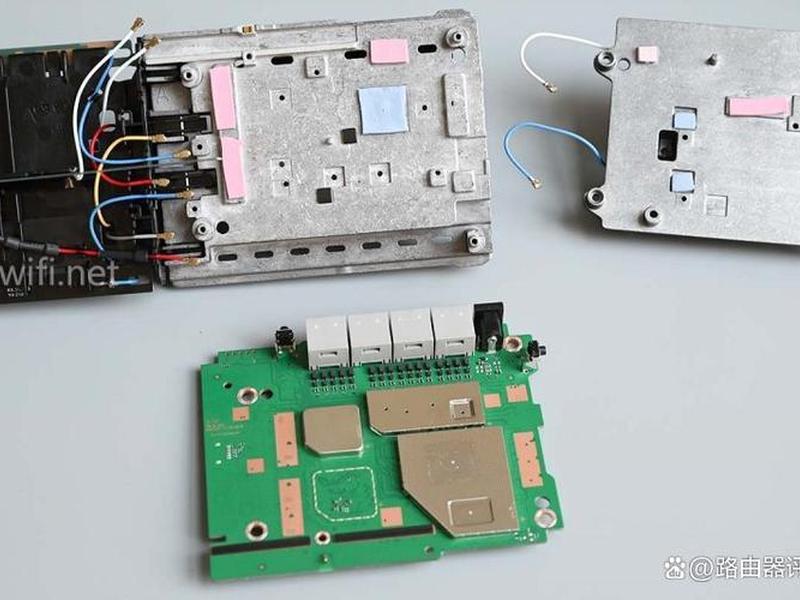

华为路由器，尤其是中高端型号，在散热设计上往往不遗余力，拆解视频生动地展现了这一点。除了前文提及的大面积金属散热片，视频还会揭示更多巧思。例如，在一些型号中，采用了两块散热板将主板“夹心”包裹的设计，通过螺丝紧固，既增加了结构强度，又实现了双面散热。散热板与芯片之间，通常填充有高导热系数的硅脂垫，确保热量能高效传递。

部分型号甚至引入了主动散热设计。在Q7网线版母路由的拆解中，可以清晰地看到一个带有四线温控功能的小风扇。视频解说会解释，这个风扇并非一直转动，只在芯片温度达到一定阈值时才启动，实现了静音与效能的平衡。结构工艺方面，视频会展示外壳的卡扣设计、内部支架的固定方式、以及主板如何被稳妥地安置其中。优秀的结构设计不仅能保护精密元件，还能辅助风道形成，提升散热效率。这些内容让观众看到，华为路由器不仅“芯”强，在确保长期稳定运行的“体格”锻造上也下足了功夫。

特殊功能与模块拆解：隐藏的科技彩蛋

拆解视频还热衷于挖掘路由器上那些独具特色的功能模块。NFC“一碰连”功能是华为路由器的亮点之一。视频会专门展示那块独立的NFC天线小板，通常通过同轴线或排线与主板连接，并巧妙地固定在前面板内侧。当支持NFC的安卓手机贴近时，即可快速完成Wi-Fi连接，免去输入密码的繁琐。

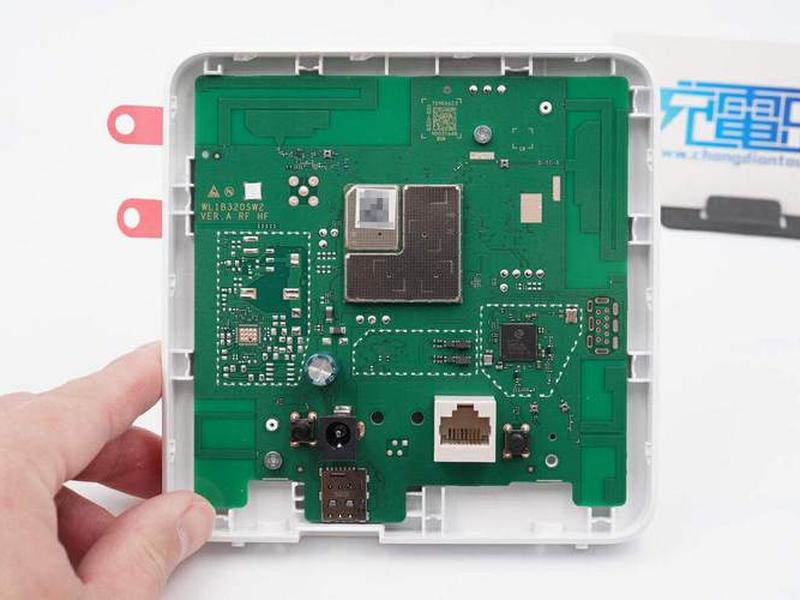

对于子母路由或Mesh套装产品，拆解会覆盖子路由部分。视频会对比子路由与母路由在硬件上的差异，通常子路由集成度更高，在有限的空间内包含了处理芯片、无线芯片、FEM以及天线系统。视频还会讲解其背部用于粘贴上墙的无痕胶，甚至提供官方推荐的拆卸方法（如从一侧缓慢撕开或用酒精辅助）。在一些移动路由产品（如4G/5G插卡路由器）的拆解中，视频会重点展示其通信模块，那是一个高度集成的子系统，包含了基带处理器、射频收发器、功放等，展现了华为在移动通信领域的深厚积累。这些特殊模块的拆解，丰富了视频的内容层次，展现了路由器作为家庭网络中心所能承载的多样化功能。

国产化进程与行业意义：超越拆解的价值升华

纵观近年的华为路由器拆解视频，一个清晰且令人振奋的主题日益凸显：核心元器件的国产化率不断提升。从海思自研的凌霄系列CPU、Wi-Fi芯片，到唯捷创芯的射频前端，再到长鑫等国产存储芯片，一条日渐完整的国产供应链脉络清晰可见。拆解视频成为了这一进程最直观的见证。当视频创作者指着芯片上的“Hisilicon”或“Vanchip”标识进行讲解时，观众感受到的已不仅是技术好奇，更夹杂着一份对国内科技产业突破的认同感。

这种国产化并非简单的替代，而是在性能、能效和集成度上不断追赶甚至局部超越。它意味着华为路由器在产品定义和供应链安全上拥有了更大的自主权。对于行业而言，华为的实践推动了国内相关芯片设计、制造与封装测试产业链的进步，也为其他中国科技企业提供了宝贵的参考。拆解视频在无意中，完成了一次次生动的“科技爱国主义教育”，让普通消费者透过产品外壳，看到了中国科技产业坚实的“内功”。这使得观看华为路由器拆解，超越了对单一产品的好奇，升华为对一段产业奋进史的微观洞察。

华为路由器拆解视频，如同一部部微缩的科技纪录片，它们以极具冲击力的视觉语言，解码了现代网络设备的内在灵魂。从精工锻造的散热铠甲，到澎湃自研的“凌霄”芯脏，从稳定高效的电路网络，到匠心独运的结构工艺，再到特色鲜明的功能模块，最后到令人自豪的国产化征程，每一层拆解都揭示了一个关于创新、品质与追求的生动故事。这些视频不仅满足了技术爱好者窥探硬件奥秘的欲望，更让普通用户深刻理解了手中设备的价值所在。下一次，当您家中的华为路由器默默流淌着稳定的信号时，或许您会想起，在那简洁的外壳之下，是一个如此精密、强大且不断进化的科技世界正在为您服务。
