在测绘与工程放样的精密世界里，图纸与实地坐标的完美交汇，是每一位测量工程师追求的效率巅峰。想象一下，将复杂的CAD设计蓝图，瞬间注入手中的智能设备，让每一个坐标点、每一条轮廓线在现实空间中精准浮现。这不仅是技术的飞跃，更是工作模式的革命。本文将带您深入探索北斗海达RTK导入CAD图纸的奥秘，揭开高效、精准作业背后的技术面纱，为您提供从核心原理到步步实操的完整攻略。

一、 原理基石：差分定位的厘米级魔法

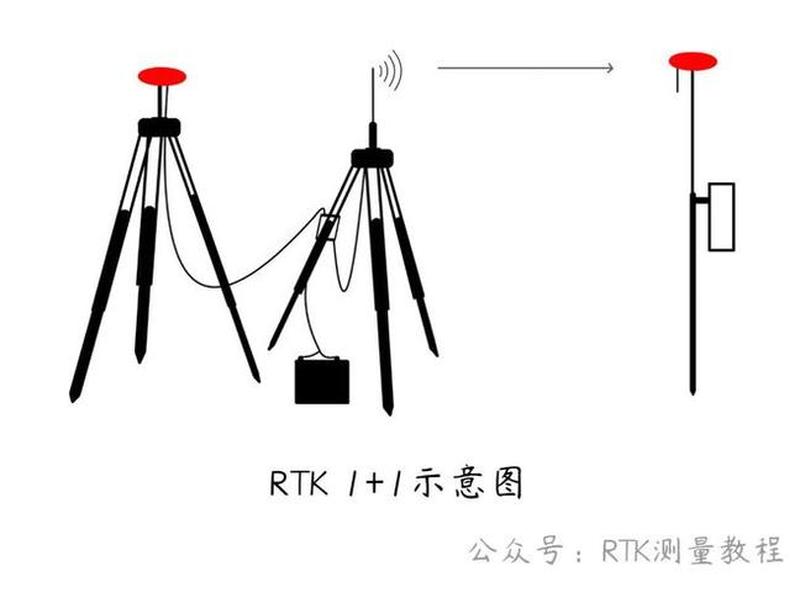

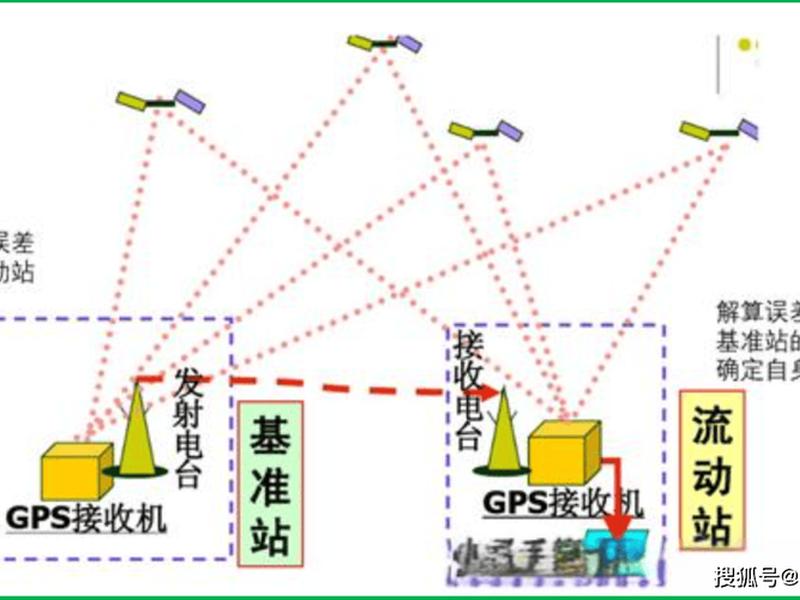

北斗海达RTK系统的灵魂，在于其依托的实时动态差分定位技术。这项技术绝非简单的信号接收，而是一场精密的“误差消除”艺术。系统通过架设已知精确坐标的基准站，实时计算卫星信号的传输误差，并将这些修正数据瞬间发送给移动中的流动站。

正是这种差分机制，将普通的米级定位精度，提升至令人惊叹的厘米级甚至毫米级。它为CAD图纸的精准放样奠定了不可动摇的基石。试想，没有如此高精度的定位保障，图纸上的精细设计如何在广袤的工地上得以忠实还原？一切的导入与放样操作都将失去意义。

理解RTK的高精度原理，是掌握CAD图纸导入应用的前提。它不仅仅是技术背景，更是确保后续所有操作——从文件准备到现场对标——能够成功的关键。这套系统如同一位看不见的精准向导，确保您在复杂的现场环境中，始终走在正确的坐标轴上。

二、 格式密钥：DXF与DWG的通行证

踏上导入之旅的第一步，是握紧正确的“钥匙”——图纸文件格式。北斗海达RTK手簿的CAD放样功能，通常兼容主流的`.dxf`和`.dwg`格式。这两种格式是工程绘图领域的通用语言，但其中也藏着需要留意的细节。

`DWG`是AutoCAD的原生二进制格式，包含完整的图形数据；而`DXF`则是用于交换的文本格式，兼容性更广。在导入前，确保您的图纸是这两种格式之一至关重要。有时，设计师可能使用更高版本的CAD软件创作图纸，导致手簿软件无法直接识别。

这时，就需要一个关键的转换步骤：在电脑端使用CAD软件，将图纸“另存为”较低版本（如AutoCAD 2004/LT98格式）的DWG或DXF文件。这个简单的操作，能解决因版本过高导致的“图纸隐身”问题，确保文件顺利被手簿读取，成为后续所有操作的可靠蓝本。

三、 传输桥梁：从电脑到手簿的路径

图纸格式准备就绪后，下一步是建立一条稳定的数据传输通道。最常用且可靠的方式是通过USB数据线连接手簿与电脑。连接后，在手簿屏幕上调出USB连接选项，并选择“文件传输”模式。

电脑会将手簿识别为一个外部存储设备。打开电脑的文件管理器，找到对应的设备盘符，内部存储中通常会有特定的文件夹（如`ZHD`或`ut`）用于存放工作数据。将已在电脑上套好坐标、且转换好格式的CAD图纸文件，复制并粘贴到这个目标文件夹内。

这个过程构建了虚拟与实体之间的桥梁。它不仅仅是文件的移动，更是将设计院的智慧结晶，灌注到野外作业的智能终端中。确保传输过程稳定，文件完整无误，是避免后续操作中出现莫名错误的保障。这条路径虽短，却是连接办公室与施工现场的数字化脐带。

四、 导入实战：手簿软件内的关键操作

文件就位，真正的导入仪式在手簿软件内展开。打开测量软件，进入“CAD放样”功能模块。界面中通常会有一个明显的“导入”或“打开文件”图标，点击后软件将引导您浏览手簿的内部存储。

关键在于，在文件浏览窗口中，务必注意文件格式筛选。有时默认可能只显示`DXF`文件，如果您传输的是`DWG`文件，则需要手动在过滤选项中勾选`DWG`格式，才能让您的图纸文件现身。选中目标文件，点击确定，软件便开始解析加载图纸数据。

成功导入后，您可能不会立即在屏幕上看全图纸。这是因为图纸的全局范围可能远超当前屏幕视野。这时，需要运用视图调整工具，如“全图显示”或“缩放至范围”，让图纸完整呈现在屏幕上。至此，图纸已从冰冷的文件，转化为手簿内可交互、可测量的电子地图，等待您的调遣。

五、 校准与套合：赋予图纸生命坐标

导入的图纸若想在实际大地坐标系中“活”起来，校准与坐标套合是点睛之笔。很多时候，CAD图纸本身只包含相对坐标或设计坐标，并未与真实的北斗/RTK测量坐标系统一。

这就需要通过“点校准”或“坐标转换”功能来实现。具体方法是：在图纸上和实地现场，分别识别至少两个（通常建议三个以上）相同的特征点。先在实地用RTK测量获取这些点的精确大地坐标，然后在手簿软件中，于图纸的对应位置上指定这些点，并输入实测坐标值。

软件会根据这几组对应点，自动计算出一套转换参数，将图纸上的所有元素一次性校准到真实的工程坐标系中。这个过程赋予了图纸灵魂，让图纸上的每一条线、每一个点都获得了真实的地理意义，从而实现“所见即所测，所画即所放”的完美效果。

六、 应用升华：从放样到成图的闭环

图纸导入并校准的终极目的，是为了高效的应用。最直接的应用便是“CAD放样”：工程师可以在图纸上直接点击目标点或线，软件会实时导航引导至实地位置，并进行精准标定，极大提升了道路、管线、建筑物轮廓等放样工作的效率。

更进一步，结合RTK的测量功能，可以实现“测画一体”。在实地进行碎部点测量时，点位可以实时显示在已导入的底图上，方便现场连线、成图，并即时检核与设计图的偏差。外业测量与内业绘图的界限被模糊，工作效率成倍提升。

最终，所有放样或测量的成果，可以再次导出为标准的`DXF`等格式图纸，带回办公室直接用于竣工资料制作或下一步设计。这就形成了一个从“设计图导入”到“实地放样/测量”，再回到“成果图导出”的完整数字化工作闭环，彻底改变了传统测绘作业模式。

北斗海达RTK导入CAD图纸，远非一个简单的文件传输动作。它是一套融合了高精度卫星定位、智能数据交互与高效工程管理的系统性解决方案。从理解厘米级定位的原理基础，到掌握文件格式、传输、导入、校准的每一个实操细节，再到最终实现放样与成图的闭环应用，每一个环节都凝结着现代测绘技术的智慧。

掌握这项技能，意味着您将告别纸质图纸与繁琐计算，拥抱一个更智能、更精准、更高效的数字化作业未来。让设计在现实中精准生长，让每一次测量都直指核心，这正是技术赋予工程建设的强大力量。
