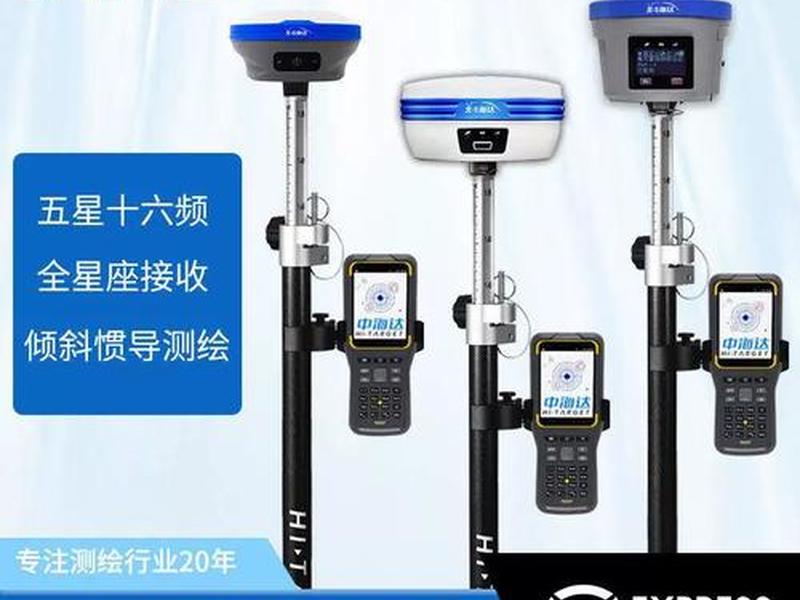

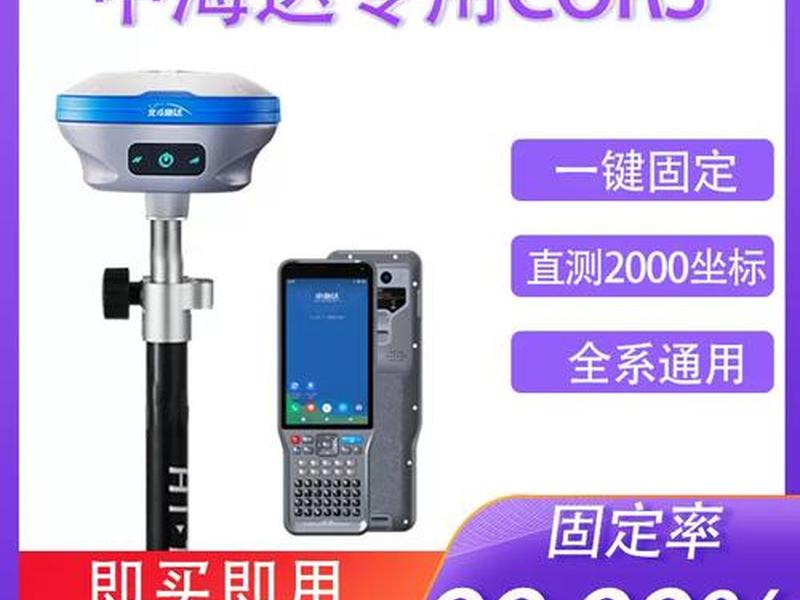

在海洋测绘、精密工程与资源勘探的广袤战场上,每一次定位的毫厘之差,都可能意味着千万元的损失或关键数据的谬误。北斗海达RTK系统,作为高精度定位领域的精锐力量,其卓越性能的背后,却也时刻面临着“偏移”这一隐形杀手的挑战。而“点校正”,正是驯服误差、锁定真实的终极密钥。本文将带您深入这片精准与误差博弈的微观世界,探寻北斗海达RTK保持极致精度的核心奥秘。
当我们谈论北斗海达RTK的“偏移”时,实际上是在与一系列复杂误差的集合体打交道。这些误差如同潜伏在信号传输路径上的幽灵,悄无声息地扭曲着最终的坐标结果。
首要的误差来源是卫星信号本身。信号在穿越电离层和对流层时,其传播速度会发生微妙变化,这种大气延迟效应是导致定位偏差的主要元凶之一。尤其在海洋环境或天气剧烈变化时,这种影响会被放大。多路径效应不容忽视。卫星信号并非直线抵达接收机,它可能在附近的船体、金属结构或海面发生反射,这些“迟到”的反射波与直达波相互干扰,严重时可使定位结果漂移数米。接收机内部的钟差、卫星轨道误差以及基准站自身的坐标误差,都是构成“偏移”拼图的一部分。
理解这些误差的物理本质,是实施有效校正的第一步。北斗海达RTK系统通过多频多模技术,同时接收北斗、GPS等多系统信号,利用不同频率信号受电离层影响不同的特性进行部分抵消,从源头上削弱了部分误差幽灵的力量。
点校正,绝非简单的数据修正,而是一场精密的坐标系统转换与区域化误差建模过程。它的核心使命,是将RTK设备直接测得的、基于WGS-84等全球地心坐标系下的原始坐标,无缝且高精度地转换到我们实际工作中使用的地方坐标系或工程坐标系中。
这个过程类似于为一张高清卫星图片匹配上正确的地理坐标网格。北斗海达RTK设备在作业前,需要在测区内已知精确地方坐标的控制点上进行测量。设备会得到一组基于卫星信号的原始坐标,该控制点本身拥有一组权威的地方坐标。系统通过特定的数学模型(如四参数或七参数模型),计算出这两组坐标之间的转换关系,包括平移、旋转和尺度缩放参数。
一旦这套参数被精确求解并应用于设备,此后流动站在测区内任何位置获得的原始观测值,都将通过这套参数实时转换为正确的地方坐标。这相当于为整个测区建立了一套专属的、高精度的“定位方言”,确保了测量成果与现有图纸、数据库的完美契合。没有经过正确点校正的RTK数据,即使内部精度再高,在实际应用中也只是一串无法使用的“数字孤岛”。

成功的点校正,依赖于严谨规范的操作流程。任何疏忽都可能导致参数扭曲,进而使整个测区的数据发生系统性偏移。
第一步是控制点的选择与检核。应选择稳固可靠、视野开阔、且已知坐标精度高的控制点。理想情况下,应使用两个及以上分布良好的控制点进行校正和检核,单点校正仅适用于极小范围且不涉及高程的情况。输入控制点坐标时必须进行双人复核,严防输入错误导致前功尽弃。
第二步是设备设置与数据采集。基准站应架设在已知点上,或通过网络CORS获取稳定差分信号。流动站对中杆必须气泡严格居中,杆高需实地准确量取并输入。在控制点上,需等待流动站获得稳定“固定解”状态,并采集足够数量的观测数据(通常数十秒以上),以平滑随机误差。
第三步是参数计算与应用验证。软件(如工程之星)会根据采集的原始坐标与已知坐标,自动计算转换参数。参数计算完成后,必须到另一个已知控制点上进行验证测量。将测量结果与该点的已知坐标对比,平面残差通常要求小于2厘米,高程残差小于3厘米,方可认为校正成功,参数可靠。验证是确保校正质量不可省略的“终考”。

即使理解了原理与步骤,实践中仍有许多陷阱可能导致校正失败。识别这些陷阱,是从业者从新手迈向高手的关键。

一个典型陷阱是控制点选择不当。使用不稳固的点、共线的点(几个点大致在一条直线上)或高差过大的点参与计算,极易导致转换参数失真,特别是尺度因子异常,造成测区边缘误差急剧放大。应对之策是选择包围测区、分布均匀且稳固的控制点。
另一个常见失误是忽视作业环境与状态的变化。基准站若发生重启或即使微小的位移(超过3厘米),原有的校正参数可能失效,因为基准站的位置是整个差分计算的起算基准。同样,使用网络CORS服务时,跨区域作业(如超过50公里)可能意味着进入了另一个虚拟基准站的覆盖模型,必须重新求取区域转换参数。阴雨、大风等恶劣天气后,大气状态剧变,也建议重新检查校正结果。
混淆“单点校正”与“参数应用”也是新手常犯的错误。单点校正是一个求取参数的过程;而在同一个已校正好的工程中,后续每天开工时,通常只需检查校正参数是否正确应用(即“点校验”),而非重新做单点校正。过度校正反而会引入不必要的误差振荡。
面对大型线性工程(如海岸线测绘、管线巡检)或地形起伏剧烈的测区,常规的点校正方法可能需要升级。
对于超大型项目,采用分区校正策略是明智之举。将整个测区划分为多个子区域,每个子区域使用包围该区域的若干控制点独立求取一套最优转换参数。这样可以避免因单一套参数强行覆盖过大范围而导致的边缘精度衰减。各分区之间需保留足够的重叠测区,以便数据拼接时进行平差处理。
在海洋或滩涂等控制点难以布设的区域,可采用“基准站架设在未知点”的作业模式,后通过长时间静态观测解算出基准站坐标,再以此为基础进行网络RTK或后差分处理。点校正的核心在于确保所有后期数据处理使用统一的、高精度的起算基准和控制网成果。
随着技术的发展,智能化的校正服务正在兴起。一些先进的定位服务平台能够根据流动站的大致位置,自动匹配并发送最优的区域化误差改正模型(如VRS虚拟基准站技术),简化了用户端的操作。但理解其背后的校正逻辑,依然是应对突发状况、确保数据质量的根基。
北斗海达RTK的精度之旅,是一场与偏移进行永恒博弈的动态平衡。点校正并非一劳永逸的“设定”,而是一个需要贯穿作业始终的质量控制意识。
高精度定位的本质,是对误差的极致管控与补偿。从卫星端、传播路径到接收端,误差无处不在。点校正所建立的区域模型,有效地吸收了测区内大部分系统性误差,但残留的随机误差和模型外误差,仍需要通过作业规范来抑制。例如,避免在信号遮挡严重或反射物密集处测量,确保设备固件和星历的最新状态,定期对设备进行校准。
最终,我们将认识到,“校正”的价值不仅在于获得一组正确的参数,更在于培养一种对精度负责的思维习惯。每一次成功的点校正,都是将抽象的卫星信号锚定在坚实大地上的神圣仪式。它让北斗海达RTK从一台精密仪器,蜕变为值得信赖的工程伙伴,在跨海大桥的合龙、海底管线的敷设、乃至无人艇的自主航行中,默默守护着那厘米级的承诺。在这场博弈中,敬畏误差、精通校正的从业者,才是真正驾驭精度之巅的王者。
