你是否曾满怀信心地将精心绘制的CAD图纸导入北斗海达GPS设备，准备大展身手时，却发现屏幕上所有的点位都与实地位置相差几十甚至上百米？那种瞬间的错愕与 frustration（挫败感），仿佛所有的前期准备都化为泡影。这并非设备故障，也非信号不佳，而是一个关键环节的缺失——控制点的校对与校正。这篇指南，将为你彻底揭开北斗海达GPS实现厘米级精准定位的神秘面纱，将令人头疼的“图纸漂移”转化为指尖可控的“精准落地”。

理解核心：为何必须进行校对校正

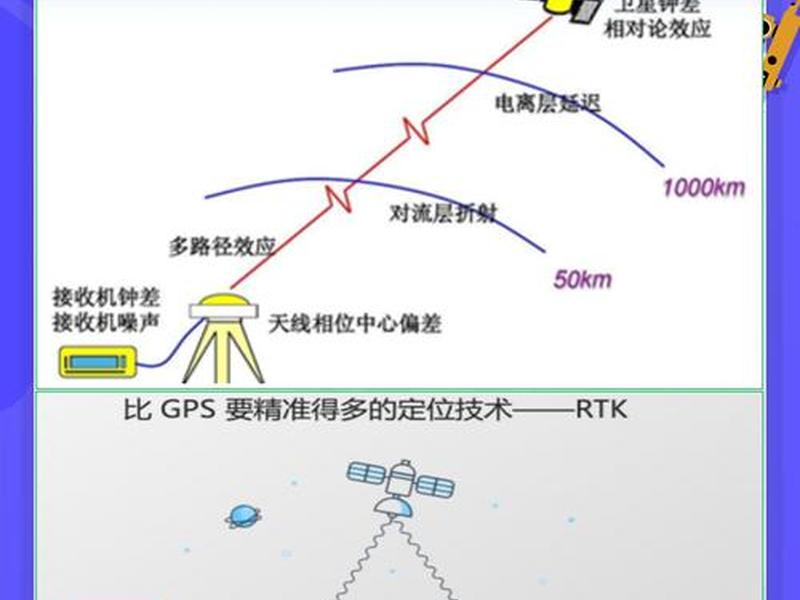

一切精准测量的基石，始于对坐标系统一的理解。我们日常使用的电子地图或CAD图纸，其本身只是一张带有相对坐标的“数字图片”，它并未与真实地球的经纬度坐标（如WGS-84坐标系）或地方工程坐标系（如北京54、西安80、CGCS2000）建立必然联系。北斗海达GPS设备接收到的卫星信号，解算出的原始坐标属于地心坐标系。若不经转换，直接套用，就会产生系统性的整体偏移。

这种偏移在测绘、工程放样、农林规划中是致命的。想象一下，按照偏移的图纸去标注基坑边线或种植果树，后果不堪设想。控制点的校对与校正，本质上是一个“搭桥”的过程：通过在实地测量已知控制点的设备坐标，并与该点的权威已知坐标进行匹配计算，求解出一套专属于当前测区的转换参数。这套参数如同一个精准的翻译官，能将设备接收的卫星坐标，“翻译”成图纸上或工程需要的本地坐标。

这个过程，专业术语称为“点校正”或“参数计算”。它并非设备的多余功能，而是高精度RTK测量工作中不可或缺的“开机密码”。跳过这一步，后续所有看似精细的操作都将建立在错误的基础之上。

前期准备：硬件连接与项目创建

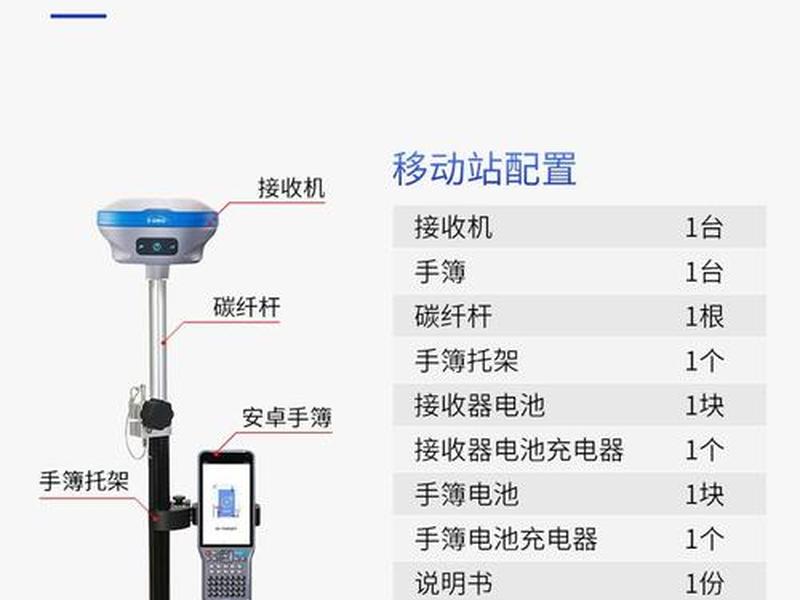

工欲善其事，必先利其器。在进行校正之前，确保你的设备处于最佳工作状态是首要任务。完成北斗海达RTK设备（如iRTK系列）与手簿（控制器）的稳定连接，并通过内置网络或外置电台模式，成功连接到CORS账号或自设基站，获得“固定解”状态。稳定的信号是采集高精度控制点坐标的前提。

随后，在手簿软件中创建一个新项目。这一步至关重要，它相当于为本次测量任务建立一个独立的“工作空间”。在项目设置中，你需要正确配置坐标系统。如果你的工程使用国家统一坐标系（如CGCS2000），则选择对应模板；若使用地方独立坐标系，则需要更谨慎地输入相关投影参数。一个常见的误区是，许多用户忽略项目坐标系的设置，导致后续校正计算出现无法解释的残差。

准备工作还包括确认已知控制点资料的准确性。你需要至少获取测区内两个或三个控制点的权威坐标（平面坐标X/Y和高程H），并确保这些点标志保存完好，便于对中整平。检查设备电量、对中杆气泡是否居中，这些细节都将直接影响最终校正的精度。

核心操作：点校正的实战步骤

当准备工作就绪，真正的“魔术”时刻到来。在手簿测量软件主界面，找到并进入“点校正”或“参数计算”功能模块。界面通常会分为“源点”和“目标点”两部分。

“源点”即通过RTK设备实时测量得到的控制点坐标。将移动站对中杆精确置于第一个已知控制点上，待解算状态稳定为固定解后，点击“平滑采集”或类似按钮，采集10-20个历元的数据，以此平均值作为该点的测量坐标。这个坐标是设备基于卫星信号直接得到的原始值。

紧接着，在“目标点”或“已知点”栏目中，手动输入该控制点对应的、来自设计图纸或控制点成果表的已知坐标。然后，点击“添加”将这一对点（测量值-已知值）加入计算列表。按照同样的方法，采集并添加第二个、第三个控制点。通常，使用两个点可计算四参数（适合小范围平面测量），使用三个点可计算七参数（适合范围较大或包含高程转换）。

添加完毕后，点击“计算”或“应用”。软件会自动解算出一组转换参数，并显示残差报告。残差通常要求平面和高程分别小于2-3厘米，这标志着校正成功。务必勾选“应用参数”，使该参数在当前项目中全局生效。至此，你的设备坐标系已与实地坐标系完美对齐。

精度检核：校正成功的验证之道

参数计算完成并应用，绝不意味着可以高枕无忧。严谨的测量工作必须包含“检核”这一安全锁。最直接有效的检核方法是：测量其他未参与计算的已知控制点。

你可以前往测区内另一个已知坐标的控制点，用已经应用了参数的RTK设备进行测量。将实时测得的坐标与该点的已知坐标进行对比。如果平面和高程差值均在2-3厘米的容许误差范围内，则证明校正参数可靠，精度符合要求。

另一种方法是使用“放样”功能进行反检。在手簿中选择“点放样”，输入一个已知控制点的坐标，然后将移动站放置在该点的实际位置上。手簿屏幕会显示当前的偏移量（北向偏移、东向偏移、高程偏移）。如果偏移量极小，同样证明校正准确。切记，绝对不能用参与计算的控制点来进行检核，那样会失去检核的意义。

如果检核发现误差超限，必须回溯检查：控制点坐标是否输入错误？采集测量点时是否对中整平、是否在固定解状态下平滑采集足够长时间？控制点本身是否遭到破坏？只有通过检核的校正，才是真正可靠的校正，才能为后续的测量、放样工作提供坚实保障。

高级应用：单点校正与动态维护

在特定场景下，有一种更高效的“点校验”功能。请注意，“点校正”（求参数）与“点校验”（应用已有参数进行平移）是两种不同的操作。当你在一个已经存有正确转换参数的项目中工作，而基站位置发生改变（如第二天重新架设基站、基站移动或重启）时，坐标系会发生整体平移。

无需重新计算转换参数，只需在“点校验”功能中，用一个已知点进行“平移校正”即可。具体操作是：将移动站置于一个已知点上，采集当前坐标作为源点，输入该点已知坐标作为目标点，软件会计算出一个平移量并应用。这相当于只校准了“原点”，而保留了原有的“比例尺”和“旋转”参数，高效便捷。

对于电力、管线等线性工程，有时会直接使用WGS-84经纬度坐标。由于设备原始坐标也是WGS-84，这种情况下，理论上只需要一个点进行“点校验”即可完成坐标系匹配，无需复杂参数计算。但无论如何，养成每天开工前或基站变动后进行校验的习惯，是保证数据日日精准的黄金法则。

避坑指南：常见问题与解决思路

即使按照流程操作，有时也会遇到棘手问题。最常见的是“校正后，在测区边缘误差变大”。这往往是因为参与计算的控制点分布过于集中或位于测区一侧，导致参数外推精度衰减。理想的布点是控制点均匀包围整个测区。

另一种情况是“图纸导入后依然偏移”。这很可能涉及到“图纸地理配准”问题。即使RTK设备坐标系已校正正确，但CAD图纸本身未赋予正确的坐标信息。你需要在电脑端，使用配套软件，将图纸上的特征点（如图角点）与已知坐标进行匹配配准，保存后再导入设备，才能实现“指哪打哪”的效果。

务必注意项目管理的规范性。强烈建议为不同的测区或不同的工作日创建独立的项目文件，并在项目名中注明日期和参数来源。这样即使某天数据出现问题，也不会污染其他数据。所有的校正参数、控制点坐标都应妥善记录备份，形成完整的测量日志。
