在精密测量的世界里，每一毫米的偏差都可能意味着巨大的工程风险。北京博飞BTS-802全站仪作为国产测量仪器的杰出代表，以其卓越的性能和可靠的精度，成为众多测绘工程师、施工技术人员的得力伙伴。这份详尽的说明书不仅是操作指南，更是开启高精度测量大门的钥匙。本文将带您深入解读北京博飞全站仪802的使用说明，从仪器构造到操作精髓，从功能应用到维护要点，全方位揭示这款测量利器的奥秘。

仪器概述与核心性能

北京博飞BTS-802全站仪是一款集电子测角、光电测距、数据存储与处理于一体的现代化测量仪器。它采用欧美品牌的APD光电二极管和集成电路，测距部配备欧洲进口的人眼安全红外发光二极管，确保了测量的稳定性和可靠性。仪器测角精度达到2秒，测距精度为±(3mm+2ppm·D)，在良好气象条件下，单棱镜测程可达1.3公里，三棱镜测程更是达到2.0公里。

仪器外观设计美观大方，线条流畅，整体感强烈。其高密度大显示屏幕采用中文界面和大字体设计，数字化键盘布局合理，操作提示直观明了，即使是初次接触全站仪的用户也能快速上手。望远镜有效孔径45mm，放大倍率30倍，成像为正像，视场角1°30′，最短视距仅1.5米，这些参数保证了观测的清晰度和便捷性。

作为BTS-800系列的基本型产品，802型号可通过添加不同后缀实现功能差异化。后缀C代表中文显示，E代表英文显示，A表示配滑动基座，H和L则分别对应特殊配置。用户可根据具体需求选择合适型号，确保仪器功能与实际工作完美匹配。

硬件结构与操作准备

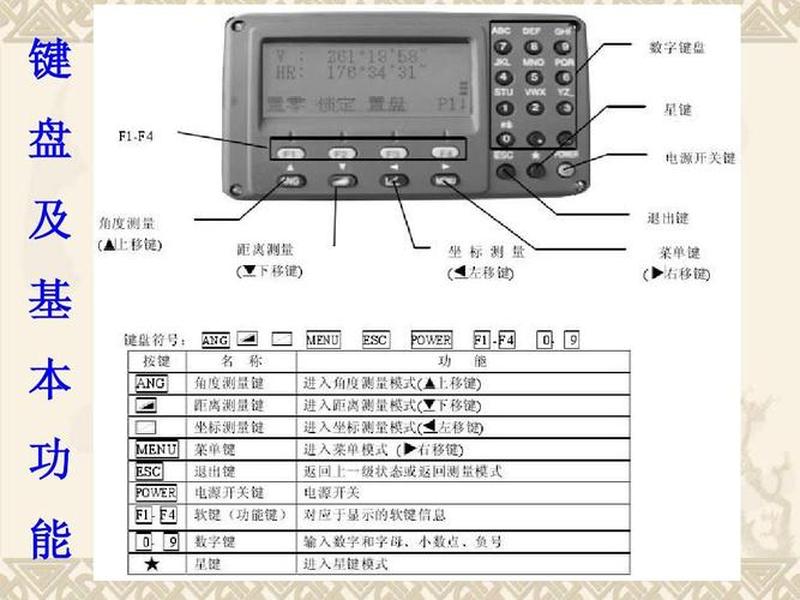

使用全站仪前，充分的准备工作是确保测量精度的基础。仪器硬件包括望远镜、显示屏、键盘、电池仓、基座等核心部件。望远镜采用正像系统，观测时无需倒像，大大减轻了观测者的视觉疲劳。显示屏为高密度大屏幕，中文菜单分层清晰，功能标识明确。

电池系统采用大容量一体化通用电池，电压DC 7.2V，容量2.2AH。在±20℃环境下，一块充满电的电池可支持连续4小时的距离和角度测量，若仅进行角度测量，使用时间可延长至18小时。仪器工作温度范围为-20℃～+50℃，存储温度范围更宽达-40℃～+50℃，适应各种恶劣环境。

操作准备包括三脚架架设、仪器对中整平、电池安装等步骤。架设三脚架时，务必固紧脚螺旋和中心螺旋，防止仪器跌落或三脚架倾倒伤人。仪器对中采用光学对点器，放大倍率3倍，调焦范围0.5米至无穷远，正像成像，视场角4度。整平则依靠圆水准器和长水准器，灵敏度分别为8′/2mm和30″/2mm，确保仪器处于绝对水平状态。

基本测量功能详解

坐标测量是全站仪的核心功能之一。在设站完成后，通过照准目标点上的棱镜，仪器可自动测量斜距、水平角、垂直角，并实时计算并显示目标点的三维坐标。测量数据可自动存储于仪器内存中，方便后续导出和处理。测量模式分为精测模式、重复快测模式和跟踪测模式，精测模式测量时间约1.8秒，精度最高；跟踪模式仅需0.4秒，适用于放样等需要快速更新的场景。

距离测量功能支持多种修正设置。大气改正范围达-499ppm～+499ppm，步长1ppm，用户可根据实际温度、气压输入参数，仪器自动计算并应用大气折射改正。棱镜常数改正范围为-99mm～+99mm，步长1mm，确保不同棱镜的测量一致性。最小读数在精测和跟踪模式下均为1毫米（或0.001英尺），满足高精度工程需求。

角度测量采用增量法读数系统，最小读数可选择10″、5″或1″。仪器配备双轴补偿器，工作范围±3′，能够自动修正竖轴倾斜对水平角和垂直角的影响。测量时间仅需0.1秒，响应迅速。角度复测功能允许对同一方向进行多次测量并取平均值，进一步提高观测精度。

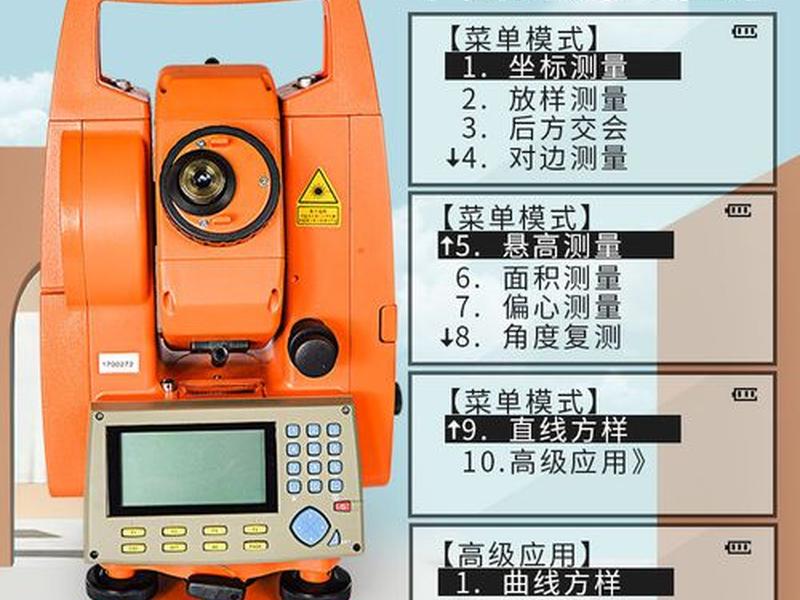

高级应用程序解析

放样测量是工程施工中的关键应用。仪器可将设计坐标转换为实地位置，引导作业人员快速准确地找到目标点。操作时，先输入放样点坐标，仪器计算并显示当前测站与放样点的水平角差值和距离差值，观测者只需按照提示转动照准部和移动棱镜，直至差值为零，即找到精确的放样位置。

后方交会功能解决了在未知点设站的难题。通过在两个以上已知点上观测角度和距离，仪器可自动计算测站点的坐标。这一功能在控制点不通视或测站点无法直接安置仪器的场景中极为实用。对边测量则用于直接测定两个目标点间的水平距离、高差和斜距，无需设站，特别适用于不便安置仪器的地形。

悬高测量可测定无法直接放置棱镜的目标点高度，如高压线、桥梁底面等。面积计算功能允许通过测量多边形各顶点坐标，自动计算闭合区域的面积。偏心测量解决了棱镜无法直接安置在目标点中心的问题。这些丰富的应用程序覆盖了绝大多数工程测量需求，大大拓展了仪器的应用范围。

数据管理与通讯传输

BTS-802全站仪拥有强大的数据管理能力。仪器内置大容量内存，可存储高达50000个点的测量数据，包括角度、距离、坐标、测站信息等。内存文件管理系统采用类似Windows资源管理器的界面，直观易用，用户可方便地进行文件创建、删除、重命名、查看等操作。

数据记录支持自动和手动两种模式。在自动记录模式下，仪器每完成一次测量即自动保存数据；手动模式下，用户可选择性地存储重要数据。所有存储的数据都带有时间戳和测站信息，便于后期追溯和整理。内存中的数据可通过仪器屏幕直接查看，也可导出到计算机进行深度分析。

通讯功能采用开放式设计，支持双向数据传输。用户可通过数据线将全站仪与计算机连接，实现实时双向数据传输和内存数据批量传输。更强大的是，用户可在PC机上编程，直接控制全站仪执行各种复杂测量任务，实现自动化测量流程。这种灵活的通讯方式为定制化测量解决方案提供了可能。

维护保养与安全须知

正确的维护保养是延长仪器寿命、保证测量精度的关键。仪器具有IPX4级别的防尘防水能力，可抵御普通雨水的侵袭，但严禁将仪器浸入水中。使用后应确保电池护盖和通讯接口护套正确闭合，保持接口内部干燥无尘。长期不用时，应将电池取出单独存放，并每月充电一次以防电池损坏。

仪器运输和存放需使用专用包装箱。装箱前应确保仪器和箱内干燥清洁，防止锈蚀。三角架使用后应清洁脚螺旋和伸缩部位，定期润滑以保证灵活性。光学部件如物镜、目镜、对点器等，应使用专用镜头纸轻轻擦拭，避免划伤涂层。

安全注意事项必须严格遵守。禁止直视激光发射器，尽管仪器采用人眼安全红外光源，但仍需避免直接照射眼睛。电池若发生泄漏，切勿接触泄漏液体，以免化学物质烧伤皮肤。架设仪器时务必锁紧所有制动螺旋，防止仪器滑落造成人员伤害或设备损坏。在公路、铁路等危险区域作业时，应设置明显警示标志，确保作业安全。
