当精密工程遇上智能测绘，一款得心应手的仪器便是征服未知地形的利器。在众多测绘设备中，苏州一光创元HTS-212系列全站仪以其稳定、高效、实用的特性，成为众多工程测量人员的可靠伙伴。无论是建筑放样的精准定位，还是地形地籍测量的复杂数据采集，一份详尽清晰的使用说明如同航海图，能指引操作者避开暗礁，直达目的地。本文将围绕创元测绘HTS全站仪，特别是HTS212L型号的使用说明与核心功能，为您展开一幅从基础操作到高效应用的完整画卷，带您深入探索这台“测绘瑞士军刀”的内在奥秘。

一、开箱初识与基本设置

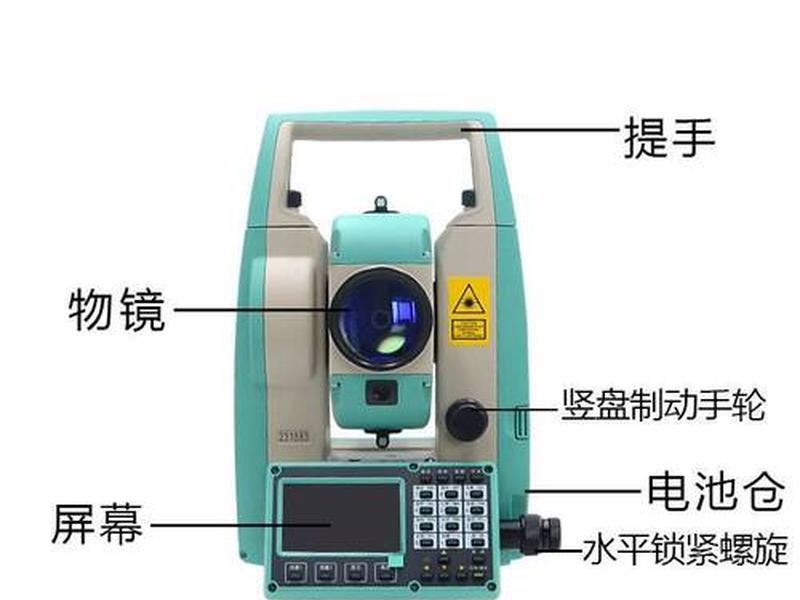

初次接触创元HTS全站仪，其专业而紧凑的外观设计便传递出可靠的第一印象。仪器采用全新设计的支架，内部结构经过全面优化，所有空隙处均增加了橡胶垫，使其达到了IP66级别的防水防尘等级，这意味着即使在尘土飞扬的工地或细雨蒙蒙的野外，它也能稳定工作。包装内通常包含主机、电池、充电器、反射棱镜、三脚架以及至关重要的纸质或电子版说明书。

通电开机是第一步。长按电源键约3秒，待仪器两侧的6行点阵液晶显示屏亮起，便进入了工作状态。首次使用前，建议先对仪器进行时间、单位等基本参数设置。通过全中文数字键盘，用户可以像操作智能手机一样在菜单中导航，这大大降低了学习门槛。内置的大容量锂电池可支持连续测距和角度测量超过24小时，满足长时间的野外作业需求。

基础设置中，棱镜常数的输入是关键一环。不同的反射棱镜对应不同的常数，错误输入会导致测距数据出现系统性偏差。根据作业环境的温度和气压，输入大气改正值或直接使用默认值（如15℃/760mmHg），是确保测量精度的必要步骤。这些初始设置虽然繁琐，却是后续所有精准测量的基石。

二、安置、对中与整平精要

测量工作的精度，始于仪器的稳固安置。选择坚实、平坦的地面展开三脚架，通过调节架腿使架头大致水平。将全站仪从箱中取出，小心地安置到三脚架连接头上并旋紧。圆水准气泡通常偏离中心，需要通过伸缩三脚架的架腿进行粗平，使气泡大致居中。

接下来是精确对中与整平，这是测量准备的核心。创元HTS全站仪通常配备光学或激光对中器。打开激光对中器功能（部分型号可通过按星号键再按F4键调出激光对点界面，按F1开启），使激光点精确对准地面测站点的标志中心。随后，通过调节三个脚螺旋，使管水准气泡在相互垂直的两个方向上均严格居中。这个过程可能需要“整平-对中-再整平”的反复微调，直至对中与整平同时达到最佳状态。

精平完成后，务必再次检查激光点是否仍对准测站点。任何微小的偏移都可能在长距离测量中被放大。熟练的操作者能在几分钟内完成这一系列动作，而对于新手，耐心和细致是掌握这项技能的唯一途径。稳固、精确的安置，如同为大厦打下坚实的地基，是所有后续数据可靠性的根本保证。

三、角度与距离测量实战

测量工作的核心是获取角度和距离数据。创元HTS212系列采用绝对编码测角系统，码盘直径达79mm，测角精度高达2秒。进行水平角测量时，首先照准第一个目标点，在屏幕上置零或记录当前角度值，然后旋转照准部对准第二个目标点，屏幕显示的角度值即为两方向间的水平夹角。垂直角的测量原理类似，仪器会自动显示视准轴与水平面之间的夹角。

距离测量则展现了仪器的智能化。HTS212L型号具备强大的测距能力：使用单棱镜时测程可达5000米，使用反光片时可达600米。仪器采用相位式测距原理，在精测模式下，单次测量约需1秒，精度可达±(2mm+2×10⁻⁶·D)。测量前，需准确输入仪器高和棱镜高。对准棱镜中心后，按下测量键，短短数秒内，斜距、平距、高差等数据便会清晰显示在屏幕上。

除了精测模式，仪器还提供跟踪模式和粗测模式。跟踪模式适用于需要连续追踪移动目标的情况，数据更新速度快；粗测模式则用于对精度要求不高、需要快速获取近似值的场合。理解不同模式的应用场景，能让你在复杂多变的野外环境中灵活应对，大幅提升作业效率。

四、坐标测量与施工放样

将角度和距离数据转化为实际的空间坐标，是全站仪的高级应用。进行坐标测量前，必须完成测站设置：输入测站点的三维坐标（X, Y, Z），以及后视点的坐标或方位角。仪器会根据这些信息建立本地坐标系。随后，照准待测点上的棱镜并进行测量，仪器便会自动计算并显示出该点的三维坐标数据，并可存储在内置的12万个点的海量内存或可热拔插的SD卡中。

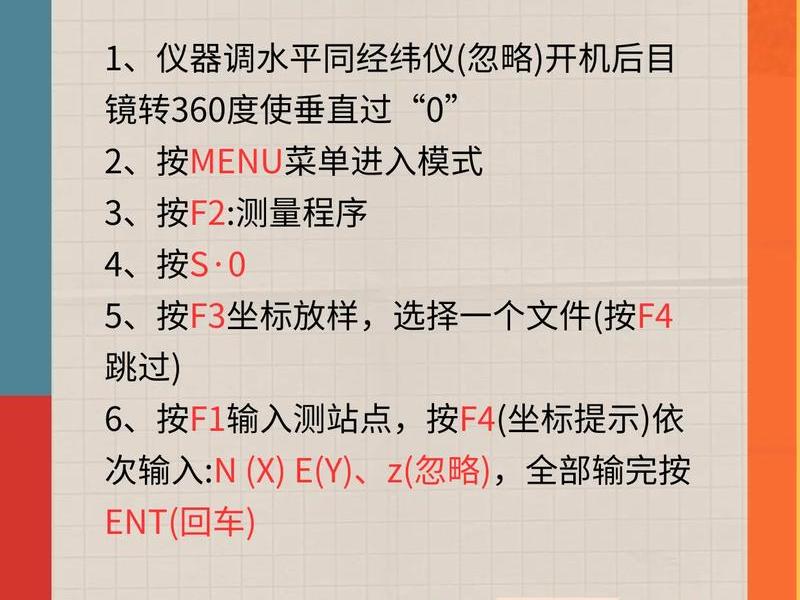

施工放样是工程测量的反向过程。将设计图纸上的点位坐标输入仪器，全站仪会计算出该点相对于测站的方向和距离。操作者根据屏幕提示转动照准部，使水平角差值归零，此时望远镜指示的方向即为目标方向。指挥持棱镜者在该方向上前进或后退，直至距离差值也归零，便精准地在地面上标定了设计点位。

在这个过程中，仪器的“免棱镜测距”功能（针对R系列）显得尤为强大。对于难以放置棱镜的墙体拐角、屋檐等位置，直接使用激光进行无接触测量，距离可达500米，大大拓展了测量范围和应用场景。这种将虚拟坐标转化为实地标桩的能力，是连接设计与施工的桥梁。

五、数据管理与维护保养

高效的数据管理能事半功倍。创元HTS全站仪支持通过RS-232C、USB接口或直接拷贝SD卡的方式，将测量数据快速导出到电脑。数据格式通常兼容主流测绘软件，方便后续成图或计算。仪器内置的各种应用测量程序，如对边测量、悬高测量、面积计算等，能在现场直接处理简单数据，减少后期工作量。

日常维护是延长仪器寿命的关键。每次使用完毕，应用软布清洁仪器表面的灰尘和水渍，特别是镜头和键盘部位。长期存放前，确保电池电量充足（约50%为佳），并放置在干燥、阴凉的环境中。虽然仪器防护等级高达IP66，但仍应尽量避免长时间淋雨或浸泡。

定期检验和校准是保证精度的必要措施。可以到已知边长的基线上进行测距比对，或在多目标点上进行测角重复性检查。如果发现误差超限，应及时联系专业人员进行校准。一份详尽的说明书会包含这些保养和检校的周期与方法，遵循它，就是对你忠实工作伙伴的最好爱护。

六、高级功能与特殊应用探秘

除了常规测量，HTS全站仪还蕴藏着一些提升作业效能的高级功能。例如，利用其强大的内存和处理器，可以事先将多个放样点坐标导入仪器，形成任务列表，在现场即可按顺序高效放样，避免来回翻阅图纸的麻烦。对于道路曲线放样等复杂工程，仪器内置的程序能直接计算并指导中桩、边桩的放样。

在变形监测领域，全站仪也能大显身手。通过对固定监测点进行周期性的高精度坐标测量，可以分析建筑物、边坡的微小位移和沉降。配合自动目标识别与跟踪功能（部分高端型号具备），甚至可以实现无人值守的自动化监测，为工程安全提供数据预警。

结合现代软件，全站仪采集的数据可以直接生成三维点云模型或导入CAD、BIM系统，实现从实地测量到数字化设计的无缝衔接。这台集光、机、电技术于一体的仪器，早已超越传统测量工具的范畴，成为数字建造和智慧城市基础设施中不可或缺的数据感知终端。
