在测绘、工程、农业乃至智能机器人领域，一个看似神秘的词——“RTK”——正悄然掀起一场关于定位精度的革命。你是否曾好奇，那些扛着三脚架的专业人员，如何仅凭一套设备就能瞬间获取厘米级的精准坐标？你是否困惑于技术文档中复杂的参数与步骤？本文将化繁为简，以直观的“共图”方式，为你抽丝剥茧，清晰呈现RTK从建站到工作的完整流程。我们将一同绘制这幅技术蓝图，探索实时动态差分定位如何将卫星信号转化为触手可及的高精度数据，并揭示其在众多前沿应用中不可或缺的核心价值。

一、蓝图基石：RTK系统构成与原理

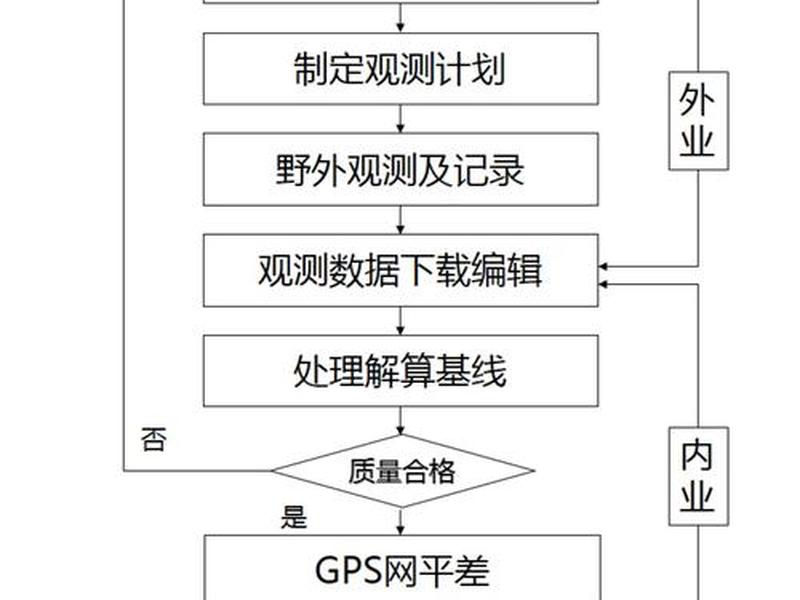

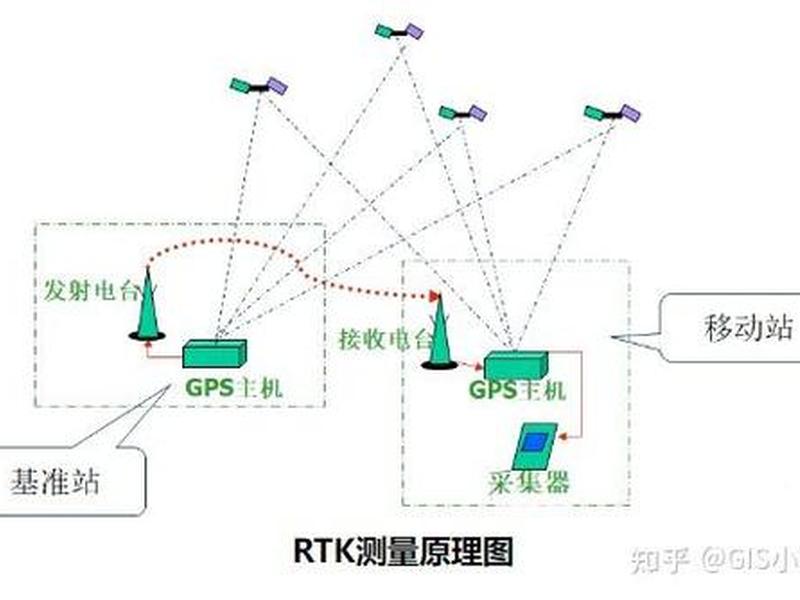

在绘制RTK工作流程图之前，必须理解其运作的基石。RTK，即实时动态差分定位技术，其核心在于通过“基准站”与“流动站”的协同，消除卫星定位中的各类误差。想象一下，单靠卫星定位，误差可能达到米级，如同用一把刻度粗糙的尺子测量；而RTK技术则引入了一把极其精密的“标准尺”——基准站。

基准站通常架设在已知精确坐标的点位上，如同一个忠诚的“坐标守望者”。它持续接收所有可见卫星的信号，计算出自身位置的观测值，并与已知的真实坐标进行比对。这个比对过程会产生一个关键的“误差改正数”。这个改正数，包含了当时当地卫星信号传播过程中受到的电离层延迟、对流层折射、卫星钟差等共同影响。基准站的任务，就是将这份实时的“误差修正清单”通过无线数据链（如电台、移动网络）广播出去。

与此在作业区域移动的“流动站”（即用户手中的测量设备），也在接收相同的卫星信号。当流动站同步接收到基准站发来的改正数时，便能如同获得“参考答案”一般，对自身观测数据进行实时修正。通过这种载波相位差分计算，流动站最终能解算出相对于基准站的厘米级高精度三维坐标。这便是RTK技术实现从“模糊”到“精准”跨越的根本逻辑，也是我们绘制整个工作流程图的起点。

二、精准启航：基准站的选址与架设

万事开头难，RTK作业的成败，始于基准站的精准架设。这一步绝非随意安放设备那么简单，它决定了整个测量工作的精度基础与稳定性。选址是第一要务，理想的基准站点位需要满足“开阔、稳固、安全”三大原则。站点上空应无高大建筑物、密集树木或高压线遮挡，确保能接收到尽可能多且信号质量高的卫星。站点地基必须稳固，避免设在松软土地、振动源附近或可能沉降的区域。

选址完成后，便是严谨的架设流程。需要将三脚架牢固地安置在选定的点位上，利用光学对点器或激光对中，使三脚架的中心严格对准地面标志点（已知坐标点）。接着，将RTK接收主机与天线精确安装到三脚架上，并连接电缆、电台天线（若使用电台模式）和电源。一个关键步骤是量取并准确输入“天线高”——即从地面标志点到天线相位中心的垂直距离。这个参数的毫米级误差，会直接导致最终成果的偏差。

最后是开机与配置。启动基准站接收机，进入设备软件界面，新建或选择项目，建立项目专属的坐标系统。在基准站设置中，关键参数包括：选择正确的“位置”信息（输入已知点坐标和天线高）、“数据链”类型（根据作业环境选择外挂电台、内置电台或网络模式），以及“其他”设置如差分格式（通常为RTCM3.0）、高度角限制等。当所有参数设置完毕，启动基准站发射信号，一个源源不断提供精准修正信息的“灯塔”便正式点亮。

三、动态核心：流动站的设置与连接

当基准站这座“灯塔”开始工作，流动站便化身为在“精准海洋”中航行的“探险船”。流动站的设置，核心目标是成功建立与基准站的稳定通信链路，并准备接收数据以进行实时解算。操作人员携带流动站设备（通常包括接收机、测量手簿或控制器、对中杆）前往待测区域。

在移动站设备上新建或进入与基准站相同的项目，确保坐标系统等关键参数一致。随后，进入移动站设置菜单，最关键的一步是配置“数据链”。此处的设置必须与基准站完全匹配：如果基准站使用外挂电台频道6发射，那么流动站的数据链也应选择外挂电台，并搜索锁定频道6；若基准站采用网络模式（如CORS或自建服务器），流动站则需输入相同的网络协议、IP地址和端口号。这种“频道同步”或“网络同源”是建立连接的生命线。

连接建立后，流动站开始接收来自基准站的差分改正数据流，同时自身也在持续追踪卫星信号。控制器屏幕上会显示关键状态指标，如“固定解”、“浮动解”或“单点解”。只有当状态稳定显示为“固定解”时，才意味着流动站已经利用基准站的改正数成功解算出了整周模糊度，达到了厘米级的定位精度。设备会发出提示音，标志着流动站已准备就绪，可以开始进行高精度的数据采集或放样作业。这个过程，如同船只获得了精确的航海图与罗盘，得以在未知水域中自信航行。

四、高效作业：数据采集与工程应用

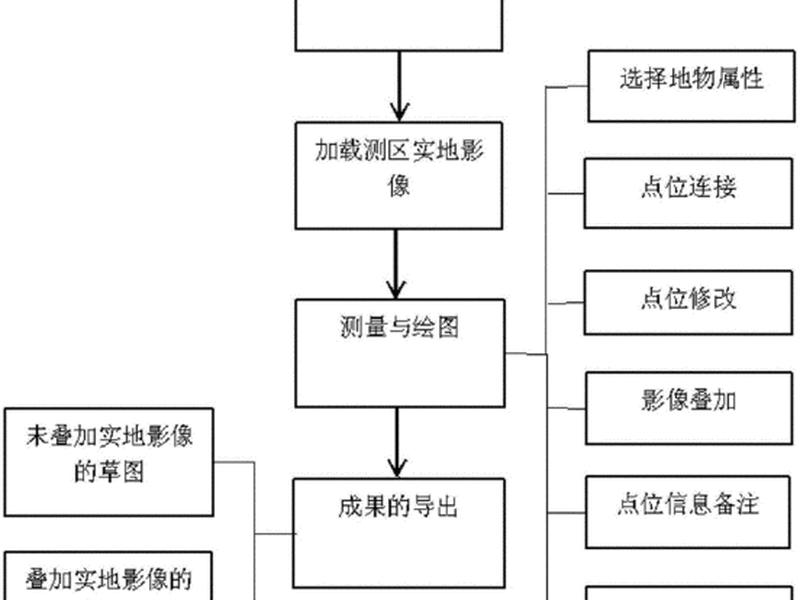

进入“固定解”状态，意味着RTK系统进入了最高效的作业阶段。在测量界面，操作变得直观而快捷。对于“点采集”，测量员只需将对中杆的尖部立于待测点（如地形特征点、界桩点）上，待杆上气泡居中、手簿上精度指标稳定后，轻触屏幕上的“测量”或按功能键，设备便在瞬间记录下该点的三维坐标（经度、纬度、高程）并保存，通常伴有属性信息（如点号、代码）的录入。整个过程仅需数秒，相比传统全站仪测量，效率提升可达五到十倍。

在“点放样”应用中，其流程则逆向而行。工程师先在控制器中导入设计坐标（放样点），软件会实时计算并显示当前位置与目标点的方向、距离偏差。测量员根据屏幕上的导航箭头和距离提示移动对中杆，当偏差接近零时，目标点即被精准标定在地面上。这项功能在道路中线放样、管线铺设、建筑桩位标定中发挥着巨大作用，实现了“所见即所定”的精准施工。

RTK的应用已远远超越传统测绘。在智慧农业中，搭载RTK的自动驾驶拖拉机可进行厘米级精度的直线播种与施肥；在无人机物流领域，如北京邮政的山区航线，RTK确保了无人机在复杂气象下的厘米级精准起降与航线跟踪；在智能割草机器人身上，RTK结合视觉与惯性导航，实现了庭院内复杂边界下的全自主、无遗漏作业。这些应用场景，都是RTK高效作业流程在不同领域的精彩延伸。

五、流程升华：网络RTK与未来演进

传统“1+1”（一个基准站配一个流动站）的RTK模式虽成熟，但受限于电台通信距离（通常10-15公里）。为此，更先进的“网络RTK”应运而生，它描绘了RTK工作流程的升级版图。网络RTK通过在一个广阔区域（如整个城市）内布设多个永久性的连续运行参考站（CORS站），构成一个密集的基准站网络。

这些CORS站将观测数据实时传输至中央处理服务器。服务器利用来自多个站的数据，通过复杂的算法构建出区域性的电离层、对流层等误差模型，进而生成一个对应于流动站大致位置的“虚拟参考站”改正数据。流动站用户只需通过移动网络（如4G/5G）接入该CORS网络服务，即可接收到为自己“量身定制”的虚拟基站差分信号。

这种方式彻底打破了距离限制，实现了大范围、无缝的高精度定位覆盖，用户无需自架基准站，开机即可获得固定解，极大简化了工作流程。展望未来，RTK技术正与激光雷达、SLAM视觉、人工智能深度融合。例如，最新的激光RTK设备，即使在卫星信号被完全遮挡的隧道、密林内，也能通过多传感器融合保持定位能力。PPP-RTK技术则融合了精密单点定位与RTK的优势，向着全球无需地面基站支持的高精度定位迈进。RTK的工作流程，正在从固定的“点对点”连接，演变为融入全球数字底座的智能感知节点。
