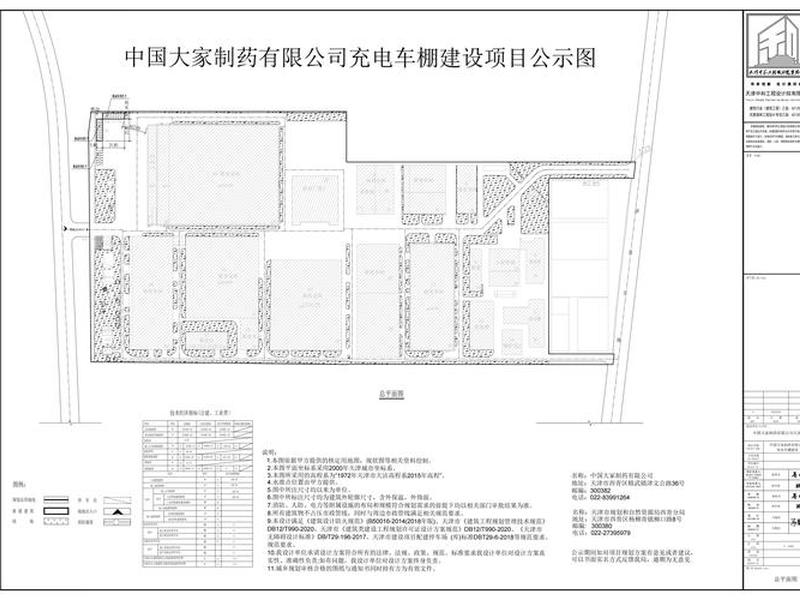

在新能源汽车浪潮席卷而来的今天，一座座充电站如同城市能源网络的新脉搏，悄然改变着我们的出行方式。而这一切高效、安全、便捷体验的基石，往往始于一张充电站建设规划平面图高清设计蓝图。它不仅仅是一张图纸，更是融合了工程智慧、安全考量与用户体验的综合性解决方案。本文将带您深入解读这张蓝图背后的核心奥秘，揭开从纸上规划到现实落地的关键步骤。

规划布局的科学艺术

一张优秀的规划平面图，首要任务是实现空间利用与功能流程的完美平衡。它需要科学规划充电车位、行车通道、设备区与服务设施的相对位置。高效的流线设计能确保车辆进出顺畅，避免拥堵，例如采用单向循环车道，将入口、充电区、等待区、出口清晰分隔。消防通道、应急疏散路线必须在图中明确标出，并满足严格的规范要求，如充电设备与建筑物之间需预留不小于0.8米的检修操作空间。规划还需考虑未来扩容的可能，在场地边缘或特定区域预留发展空间，使充电站具备随着技术升级和需求增长而灵活演变的生命力。这种布局不仅是工程的起点，更是运营效率和用户体验的第一道保障。

电气系统的核心架构

电气系统是充电站的“心脏”，其在平面图上的呈现至关重要。规划需清晰标明高压电源接入点、箱式变电站、配电柜、电缆沟槽或预埋管的走向。高压电源通常优先从附近电网10KV环网柜引入，经变压器降压后为充电桩供电。平面图上需要详细规划变压器的位置，既要靠近负荷中心以减少线路损耗，又要符合安全间距要求，远离易燃易爆场所。低压配电网络多采用放射式向各充电桩供电，电缆规格、保护管径及敷设方式（如穿管或电缆沟）都需在图中明确。一套设计精良的电气布局图，能确保电力稳定输送、故障易于排查，并为智能监控和能源管理打下坚实基础。

设备选型与精准定位

充电桩等设备的选型与定位直接关乎服务能力与用户感知。规划图需根据目标车辆类型（如私家车、网约车、物流车）和充电需求，确定直流快充与交流慢充的比例及功率等级。目前，120KW双枪直流桩因其功率分配灵活、充电速度快成为主流选择。在平面图上，每个充电桩的安装位置都需精确标注，通常布置在车位侧后方或两车位之间，确保充电枪线能够轻松连接车辆充电口，同时保证车辆与设备之间有不少于0.4米的安全操作距离。雨棚、照明、监控摄像头、标识牌等辅助设备的点位也需一并规划，共同构成一个完整、友好、安全的充电环境。

安全防护的立体网络

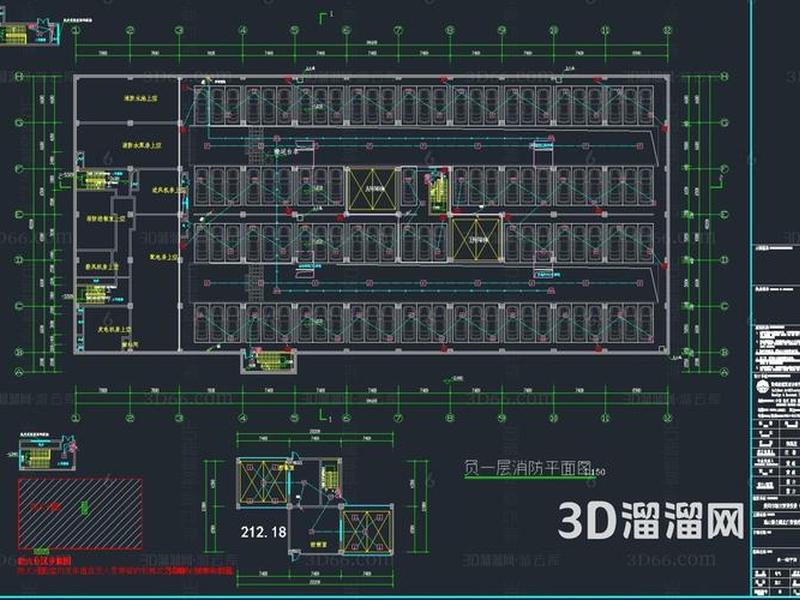

安全是充电站设计的生命线，平面图必须构建一个多维度的防护体系。在物理安全层面，需明确划分防火分区，合理布置消防栓、灭火器等设施的位置，并确保整个区域便于消防救援力量快速到达。在电气安全层面，接地系统、防雷设施的位置和连接路径需清晰标示。环境安全同样不容忽视，设备安装点应避开地势低洼易积水区、污染源下风向等不利位置。规划图中还应考虑视频监控的全覆盖，将摄像头布置在出入口、主要通道和充电区等重点区域，形成无死角的安防监控网络，保障车辆、设备及人员安全。

智能化与用户体验融合

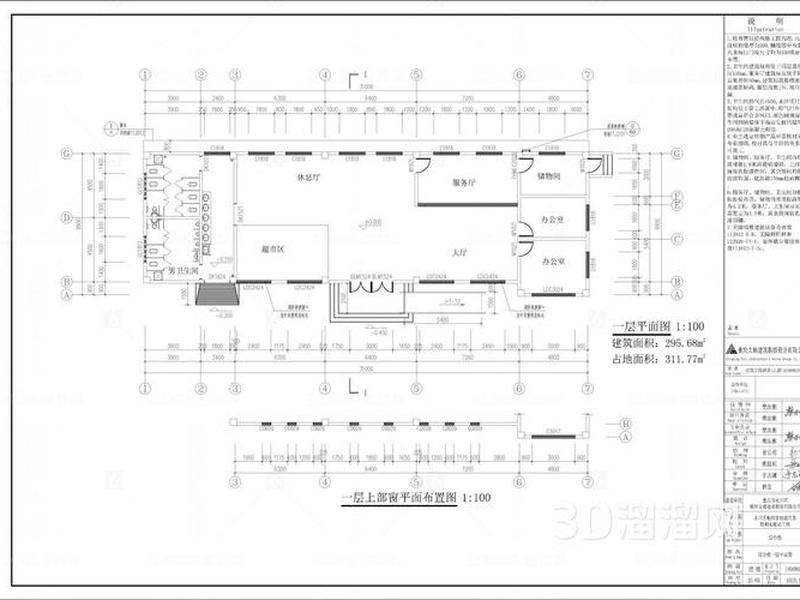

现代充电站更是数字化的节点。规划平面图需要为智能化系统预留空间和管线。这包括为充电桩运营管理平台的数据通讯网络（如光纤、4G/以太网接入点）规划布线路径，为车牌识别道闸、充电引导屏、信息发布屏等设备预留接口和位置。优秀的规划会思考用户从入场、寻桩、充电到支付离场的完整动线，在图中优化引导标识的布点，甚至考虑配套建设简易休息室、零售服务点等人性化设施的位置。将无形的智能服务与有形的空间布局相结合，才能打造出真正以用户为中心的未来感充电站。

环保与可持续性考量

随着“双碳”目标推进，充电站的绿色属性日益凸显。规划平面图可以整合光伏车棚、储能电池等元素的布局。例如，在停车位上方设计安装太阳能光伏板，既能为站内部分设备供电或辅助充电，又能为车辆遮阳避雨。储能系统的位置需靠近配电中心，以平滑电网负荷、实现峰谷电价套利。图中还需考虑雨水收集、绿化景观的布置，使充电站不仅是一个功能场所，更能融入城市生态，成为绿色低碳理念的展示窗口，实现环境效益与经济效益的双赢。
