在新能源汽车浪潮席卷全球的今天，充电站的建设已从蓝图规划快步走入现实落地。从一片空地到一座功能完备的充电站，中间横亘着无数技术细节与工程挑战。一套详尽、高清的充电站建站教程图纸大全图片，就如同航海家的罗盘与星图，为投资者、建设者与规划者指明了清晰、可靠的路径。它不仅是一系列冰冷的线条与符号，更是融合了选址智慧、电气逻辑、安全规范与未来扩展性的“视觉化百科全书”。本文将带您深入解读这些关键图纸，揭示其背后所蕴含的建站核心逻辑与成功秘诀。

一、 选址布局：蓝图上的空间艺术

一张优秀的站址规划图，是充电站成功的基石。它远不止是划定停车位和摆放充电桩那么简单。高清的充电站建站教程图纸大全图片会清晰展示如何结合场地原始条件，进行高效的空间排布。

首要原则是流畅的交通动线。图纸需明确标注车辆进出通道、转弯半径、等候区与充电区的分离，确保大型车辆如客车、重卡也能顺畅通行，避免内部拥堵。充电桩的布局需兼顾安全性与便捷性。例如，直流快充桩因其体积与散热需求，常采用一桩服务双侧车位或布置于立柱后方空闲区域的设计，图纸上会精确标明设备外廓与车位边缘的安全净距（通常不小于0.4米），以及防雨罩棚的最低点与车顶最高点的预留高度（20-30厘米），确保任何天气下充电操作都安全无忧。

图纸还需前瞻性地为未来扩容预留空间。随着业务增长，可能需要增加充电桩或升级为“光储充”一体化微电网。优秀的规划图会在初始设计中预留配电管线通道、储能设备安置区及光伏车棚的扩展接口，让充电站的成长“有迹可循”，避免日后推倒重来的巨大浪费。

二、 电气设计：电力网络的精密图谱

如果说布局图是骨骼，那么电气设计图就是充电站的神经系统与血液循环系统。这部分充电站建站教程图纸大全图片最为专业和关键，直接决定了充电站的供电能力、安全等级与运行效率。

核心在于配电系统的科学设计。图纸会详细描绘从上级电网接入点开始，经过变压器、低压配电柜，最终分配到每一台充电桩的完整电路路径。对于功率密集的充电站，往往需要设置专用变压器。图纸中会明确计算总负荷，采用TN-S接地系统，并合理配置需要系数（Kx），以平衡投资成本与设备利用率。例如，多台大功率直流桩的配电需要系数可能在0.2至0.8之间调整，以实现既满足峰值充电需求，又不过度配置容量的经济性目标。

安全防护细节在图纸上无处不在。包括低压进线断路器的三段保护（瞬时、短延时、长延时）功能、剩余电流保护（动作电流不大于30mA，动作时间不大于0.1s）的配置，以及防雷接地网的敷设方式。电缆的选型与敷设路径同样重要，室外线路多采用铠装电缆穿保护管埋地或走电缆沟，以确保长期运行的可靠性。每一处细节都通过清晰的图例和标注呈现，是工程安全施工的绝对依据。

三、 光储充一体化：未来站点的智能内核

随着技术演进，单纯的充电站正在向综合能源服务站蜕变。反映这一趋势的充电站建站教程图纸大全图片，开始大量出现光伏车棚、储能电池舱与充电桩协同工作的系统集成图。

这类图纸展示了如何将分布式光伏发电、储能系统削峰填谷与电动汽车充电负荷进行智慧耦合。例如，一张典型的光储充一体化系统图会显示：光伏车棚的组件如何通过汇流箱接入储能逆变器，储能电池组（如采用模块化设计的锂电池系统）如何并联接入，以及充电桩群如何通过智能能量管理系统（EMS）调度电力。图纸会明确不同场景下的控制策略，例如在白天光伏发电高峰或夜间谷电时段为储能电池充电，在用电高峰或光伏出力不足时由储能电池向充电桩放电，从而大幅降低运营电费，平抑对电网的冲击。

这种设计不仅提升了充电站的绿色属性和经济性，更使其成为一个活跃的微电网节点。高清的图纸让投资者直观地理解这一复杂系统的构成与价值，为打造具有竞争力的“三位一体”综合能源服务站提供了可视化模板。

四、 土建与结构：承载安全的坚实骨架

充电站的长期稳定运行，离不开坚固、合规的土建设施。这部分教程图纸涵盖了从地基基础、设备承台到防雨罩棚钢结构的所有细节。

对于户外落地式充电桩，图纸会规定其混凝土基础需高出地坪0.2米以上，且底座尺寸大于设备外廓至少0.2米，并预留好配电管线预埋套管。对于光伏车棚，结构图纸更是至关重要。它会详细标注钢柱、钢梁的规格、间距、连接方式，以及整体的抗风、抗震、防腐设计。例如，采用Y型单立柱实腹工字钢结构，在保证4米以上净高的实现约5米悬挑，兼顾美观与实用性。

图纸还涉及消防、给排水、照明等配套设施的布点。消防栓、灭火器的位置，场地排水沟的坡度与走向，以及满足安全照明的灯具布置，都在图纸中有明确规划。这些看似辅助的细节，共同构筑了充电站安全、可靠运行的整体环境。

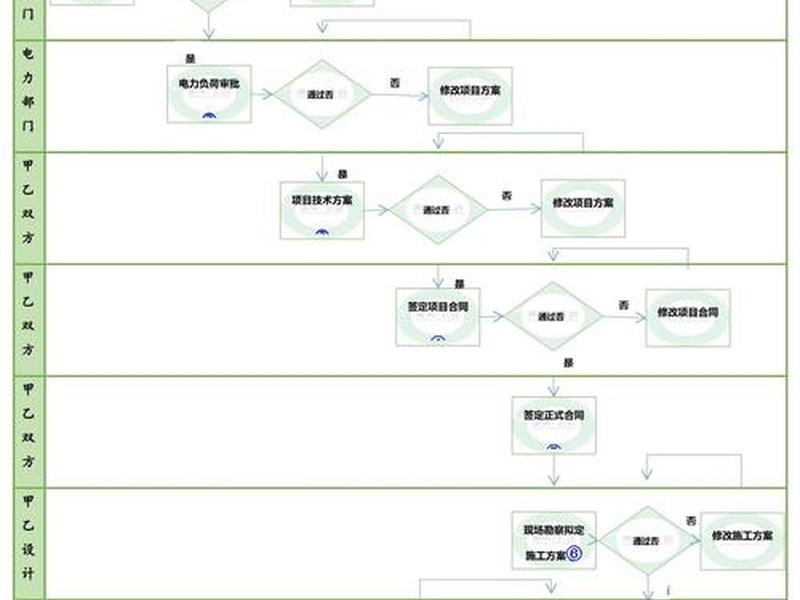

五、 施工与安装：从图纸到实体的桥梁

再完美的设计，也需要通过精准的施工来实现。充电站建站教程图纸大全图片中包含了大量的施工大样图、安装节点详图，它们是指导现场作业的“操作手册”。

这些图纸会放大展示关键部位的施工工艺。例如，充电桩与基础底座的固定方式、电缆在桥架或保护管中的敷设与绑扎要求、接地扁钢的焊接长度与防腐处理、箱式变压器的就位与接线顺序等。对于“光储充”项目，还会有光伏组件与车棚结构的安装节点图、储能电池舱的通风与消防管线连接详图。

清晰的施工图纸能最大限度减少现场误解和返工，确保每一个螺栓的紧固、每一根线缆的连接都符合设计规范和安全标准，是保障工程质量和进度的决定性因素。

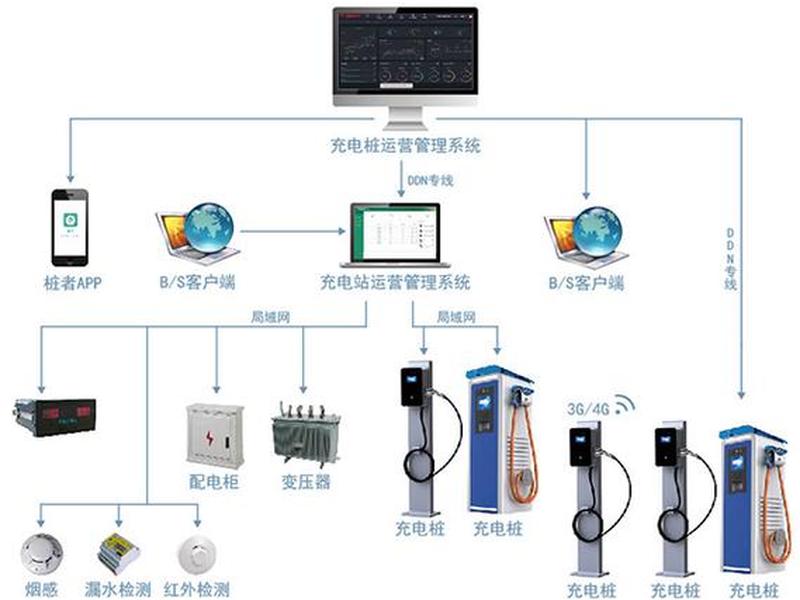

六、 标识与智能化：用户体验的视觉向导

现代充电站不仅是功能设施，更是服务窗口。最新的教程图纸包中，标识系统与智能引导系统的设计图也占据一席之地。

这包括从站外道路指引到站内分区标识的全套视觉体系。图纸会规定入口指示牌、充电区域引导牌、车位地面标识以及充电桩操作流程牌的样式、尺寸、安装位置和夜间反光要求。对于大型场站，智能车位引导与状态显示系统的布线图、屏幕安装图也包含在内，指引用户快速找到可用充电位。

这些设计旨在打造无缝、友好的用户体验，减少焦虑，提升站点运营效率。图纸确保了标识系统不仅美观醒目，更与场站动线、电气安全间距完美融合。

一套高清、全面的充电站建站教程图纸大全图片，是贯穿充电站项目生命周期的核心资产。它从宏观的选址布局到微观的安装节点，从传统的电力配置到前沿的光储融合，以视觉化的语言，系统性地封装了选址的艺术、电力的科学、结构的力学与施工的工艺。在新能源汽车基础设施加速布局的今天，深度理解和善用这些图纸，意味着掌握了从构想通往现实、从投资迈向盈利的关键密码。它不仅是工程师手中的工具，更是投资者洞察项目风险与收益、规划者描绘城市绿色出行未来的智慧蓝图。读懂这些图纸，便读懂了充电站建设的现在与未来。
