你是否曾对建设一座充电站感到无从下手？那些复杂的管线、陌生的设备、繁琐的规范，是否像一团迷雾阻挡了你的脚步？今天，一张清晰的充电站建站教程图，一套专业的充电站建站教程图纸，将成为你破开迷雾、精准导航的“藏宝图”。它们不仅仅是线条与符号的组合，更是将抽象构想转化为可触摸实体的魔法卷轴。本文将带你深入解读这些关键蓝图，从核心要素到实战细节，为你揭开高效、合规建站的终极秘密。

规划总图：勾勒商业成功的骨骼

建站的第一步，绝非盲目施工，而是绘制一幅谋定而后动的战略总图。这张充电站建站教程图的核心，在于精准的场地规划与商业定位。它需要清晰界定服务对象：是服务于快节奏补能的网约车、物流车，还是服务于夜间慢充的社区私家车？不同的定位直接决定了充电桩的选型——是以120kW甚至更高功率的直流快充桩为主，还是以7kW交流慢充桩为主。

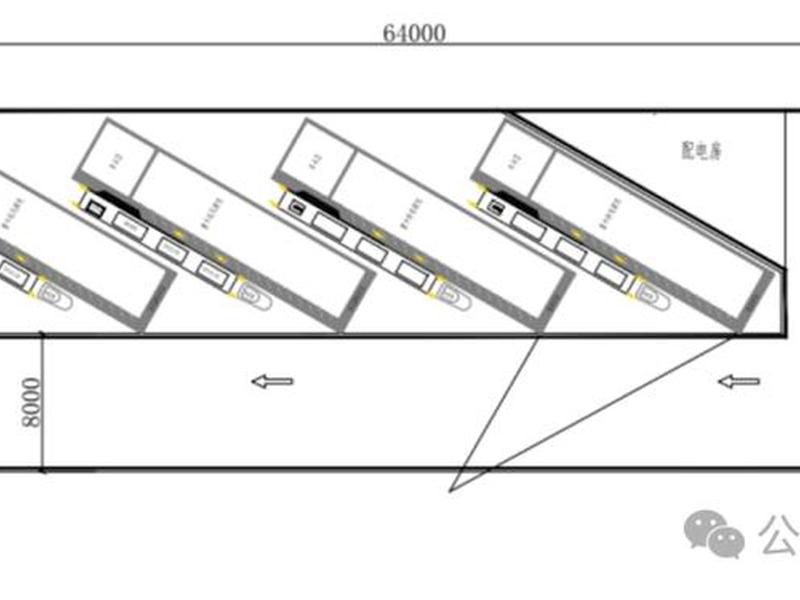

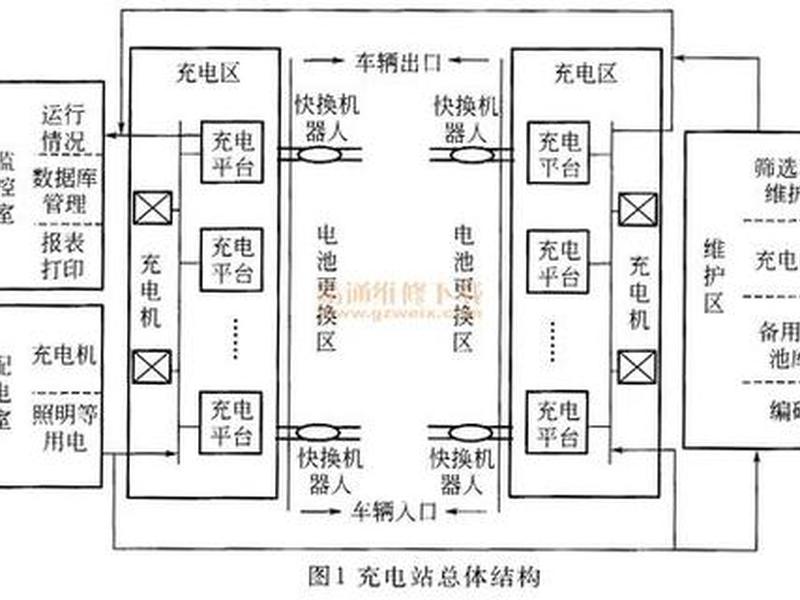

总平面布置图是这张战略图的视觉呈现。它必须综合考虑建筑防火规范、车辆进出流线、人员安全以及运营效率。例如，充电设备不应设置在多尘、有腐蚀性气体或地势低洼易积水的区域，且应靠近供电电源，以降低线路损耗。规划时，需预留充足的检修与操作空间，充电设备与建筑物之间的距离不应小于0.8米，与充电车位边缘的净距不宜小于0.4米，确保安全与便利兼得。

一个优秀的总体规划，还需预见未来。它就像一棵树的根基，为后续的枝繁叶茂预留空间。图纸上应体现扩容可能性，例如配电房容量预留、充电车位预留接口等。特别是在高速公路服务区或物流园区等车流量大的场景，采用“一桩多充”的直流桩布局，或为未来升级更大功率设备预留电缆通道，都是总图规划中极具远见的细节。

电气系统图：构建稳定供能的血脉

如果说总图是骨骼，那么电气系统图就是赋予充电站生命力的“心血管系统”。这张充电站建站教程图纸专业度极高，它详细描绘了从电网接入到每一台充电桩的完整电能路径。首先需确定供电容量，设备总负荷需结合同时使用系数（Kx）计算，例如多台120kW直流桩的配电需要系数可能在0.2至0.8之间，这直接影响变压器选型。

图纸会明确配电系统的接线方式。通常，低压接地系统宜采用TN-S系统，以确保用电安全。对于大功率直流充电机、监控装置等重要设备，宜采用放射式供电以提高可靠性；对于多台交流充电桩，可采用树干式供电以节约成本，但必须考虑三相负荷平衡。向充电桩供电的回路必须配备具有剩余电流保护功能的断路器，动作电流不大于30mA，动作时间不大于0.1秒，且多台设备不可共用，这是守护生命安全的底线。

变压器是系统的“心脏”。当充电设施总功率超过一定规模（如250kW以上），往往需要设置专用箱式变压器。电气图纸会精确标注变压器位置、容量（如800kVA）、接线组别，以及高压环网柜、低压配电柜的配置。电缆的选型与敷设方式也至关重要，室外线路宜采用铠装电缆，穿管或电缆沟埋地敷设，过路段需加钢管保护，这些细节都在图纸中一一载明，确保能量血脉的畅通与坚韧。

设备安装详图：诠释毫米级的精准

蓝图落地，关键在于设备的稳固安装。充电站建站教程图中的安装详图，将施工精度提升至毫米级。对于户外落地式充电桩，图纸会规定混凝土基础的具体尺寸：基础需高出地坪0.2米以上，且底座基础宜大于设备外廓尺寸0.2米，内部预留好配电管线穿线孔。基础深度、钢筋配置、预埋件位置都有严格标准，如同为设备打造一个坚固的“王座”。

壁挂式安装则另有讲究。安装详图会标明充电设备中心线距地面的适宜高度（通常为1.5米），以及固定螺栓的规格、钻孔深度和间距。在墙体上定位时，必须避开暗藏的管线，确保结构安全。无论是落地还是壁挂，图纸都会强制要求预留设备侧、后方的检修通道，确保散热和维护空间，这些看似微小的尺寸，却是保障设备长期稳定运行、避免安全隐患的基石。

对于更复杂的场景，如立体停车库，教程图会推荐采用随缆型充电设施。而在充电接口的布置上，遵循因地制宜原则：交流桩宜设在停车位后方两侧交点，直流桩则宜利用立柱后方空间。每一处接线的端子号、线径规格（如6平方毫米铜芯线）、PVC保护管的直径，都会在图纸中清晰标注，确保施工人员能按图索骥，实现精准装配。

安全与消防设计图：编织无形防护网

安全是充电站不可逾越的红线，相关的设计图纸就是编织这张无形防护网的织针。首先在选址上，图纸必须规避风险：充电设施不应设在有爆炸危险场所的正上方或下方，应远离多尘、水雾及腐蚀性气体环境，并确保消防救援力量能快速到达。总平面布置中，充电区域宜按防火分区相对集中布置，并设置明显的消防通道标识。

电气安全设计深度融入系统图。除了前述的漏电保护，图纸还需明确各级断路器的分段保护能力，进线断路器应具备短路瞬时、短延时、长延时三段保护及接地保护功能。防雷与接地系统有独立图纸，要求所有设备金属外壳、电缆铠装层均可靠接地，接地电阻值需符合规范，构筑起抵御雷击和异常电流的“法拉第笼”。

消防图纸还会详细规划火灾自动报警系统、灭火器（通常是干粉或气体灭火装置）的布置点位，以及应急照明和疏散指示标志。对于大型充电站，可能要求设置视频监控系统，并将信号接入运营平台。这些图纸共同作用，将安全规范从文本条款转化为现场可执行、可验收的具体点位和线路，为站场筑起最坚实的防火墙。

智慧运营系统拓扑图：赋予站点思考能力

现代充电站不仅是能源补给点，更是物联网节点。智慧运营系统拓扑图是充电站建站教程图纸中彰显“智慧”的核心。它描绘了从充电桩终端到云平台的数据流与控制流。每台充电桩（联网版，支持4G/以太网）作为终端，通过通信网络将充电状态、电量、故障信息实时上传至站级监控系统或直接上云。

图纸会展示系统架构：充电桩、智能电表、安防摄像头等设备如何通过交换机、路由器接入局域网，再通过防火墙与互联网连通，最终抵达运营管理平台。平台可实现远程监控、费用结算（支持扫码支付）、负荷调度、甚至故障预警。在配电侧，智能网关可以监控变压器负载，实现需求侧响应，在电网负荷高峰时柔性调节充电功率，这不仅是降本增效的手段，更是参与电网互动的钥匙。

这套“神经系统”的设计，直接关乎用户体验和运营效率。拓扑图确保了网络覆盖无死角，信号稳定（选址时需勘察移动网络信号质量），数据处理及时。它让充电站从冰冷的钢铁设备，进化为一个能感知、会思考、可交互的智慧生命体，实现真正的无人化值守与精细化运营，为投资者带来持续、便捷的现金流。

成本与施工流程示意图：描绘从投资到收益的路径

一份优秀的教程离不开对投入与产出的清晰描绘。成本构成示意图会直观分解建站投资：包括充电设备（如120kW双枪直流桩约3-8万元/台）、电力设施（箱变、电缆、配电柜）、场地费用（租金与硬化）、施工安装以及智慧系统建设等模块。图纸化展示让投资者对资金流向一目了然，便于进行成本控制与财务测算。

施工流程示意图则以时间轴形式，串联起从项目备案、电网报装、土建施工、设备安装调试到最终验收上线的全流程。它明确了每个环节的关键动作、所需资料（如向发改委备案的公司资料、向电网申请的供电方案）和大致周期（如电网勘查出具方案约15-30个工作日）。这张图是项目管理的路线图，能有效避免步骤遗漏和工期延误。

更为重要的是，结合充电桩利用率、服务费、电价（特别是峰谷电价）等参数，教程图甚至可以衍生出投资回收测算模型图。通过可视化图表展示不同车流量下的营收曲线与成本回收期，让投资者对项目前景建立量化、理性的预期，看清从资本投入走向稳定收益的清晰路径，坚定投资信心。
