当您决定为爱车拥抱绿色能源，在车位安装一个专属充电桩时，脑海中是否浮现出一连串问号？充电桩究竟如何从一堆零件变成可靠的能量驿站？那些复杂的线路如何安全埋入地下？别担心，这篇超详细的图文指南，将像一位经验丰富的工程师，手把手带您穿透迷雾，揭秘从蓝图到通电的每一个震撼细节。我们不仅用文字描绘过程，更将用一系列高清施工图片，让您仿佛亲临现场，直观感受方寸之间的工程艺术。

一、 精密筹划：施工前的黄金准备

任何卓越工程的起点，都不是铁锹的第一铲，而是纸笔间的周密推演。充电桩施工亦然，前期准备决定了整个项目的安全基石与顺利程度。

首要任务是深入现场的“侦查”。专业技术人员会像侦探一样勘察您的车位，评估周边环境。他们需要确认电源接入点的位置、距离，测量电缆需要穿越的路径，并与物业、电网公司充分沟通。这一步至关重要，旨在规避地下隐藏的管线“雷区”，并规划出最优、最安全的走线方案。一张清晰的现场勘察图，是后续所有行动的蓝图。

紧接着是方案设计与材料准备。根据勘察结果，施工方会制定详细的施工方案，包括充电桩的安装方式（壁挂、立柱或落地）、电缆规格型号、保护管道的选择等。材料进场需严格检验，充电桩本体、电缆、断路器、漏电保护开关等都必须符合国标，具备合格证明。选用16平方毫米及以上截面积的铜芯电缆，已成为行业对7KW充电桩的隐性标准，只为应对长时间、大电流工作的严苛考验，从源头杜绝发热隐患。

最后是人员与许可的确认。施工团队中的电工必须持证上岗，所有人员需经过安全培训。需确保已获得物业的施工许可，部分小区可能还需向社区或相关部门报备。完备的纸面工作与合格的“战士”，是工程启幕的安全哨音。

二、 基础构筑：安装点的稳固诞生

充电桩的“居所”必须稳固可靠。根据安装方式的不同，基础施工呈现不同面貌，但核心原则都是：坚固、平整、符合规范。

对于最常见的落地式安装，第一步是打造混凝土基座。施工人员会在预定位置，开挖一个深度约40厘米、长宽各约45厘米的基坑。随后，将预制的钢筋地脚笼放入坑中定位，并浇筑混凝土。图片中，那钢筋纵横的基坑与刚刚抹平的水泥表面，正是力量与稳固的象征。这个基座将永久性地锚固在地面，用以承受充电桩立柱的重量与偶尔的外力冲击。

壁挂式安装则侧重于墙体的承载力评估与打孔固定。安装人员会使用冲击钻，在坚固的承重墙或柱体上，按照支架孔位精确打孔，嵌入膨胀螺栓。这个过程对定位的精准度要求极高，一张显示工人用水平仪仔细校准支架的照片，完美诠释了“失之毫厘，谬以千里”的工程哲学。

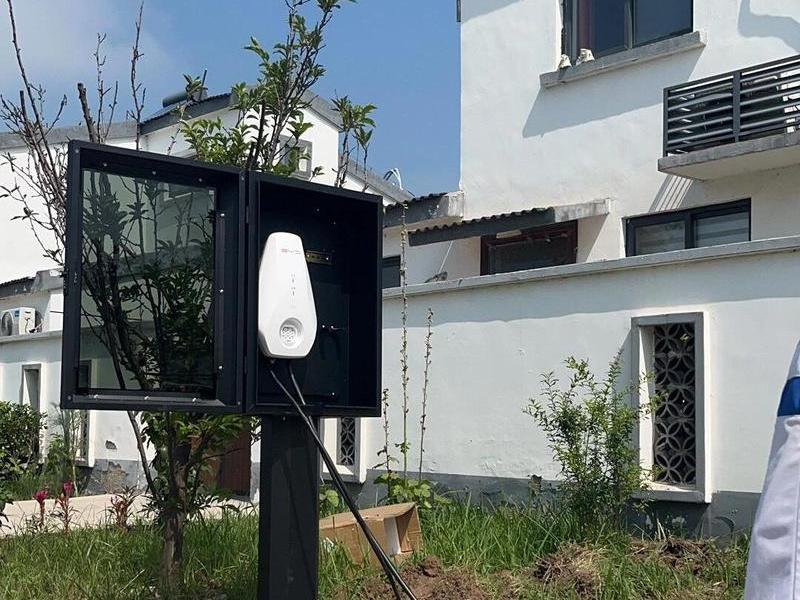

如果是安装在车位旁的立柱上，则需选用专用的抱箍或支架，确保与柱体贴合紧密，安装后无晃动。无论哪种方式，基础完成后，都必须留有足够的电缆引入空间和维修操作空间。那些凝固中的混凝土基座照片，或墙上整齐排列的膨胀螺栓特写，无声诉说着：最好的安全，始于最牢固的起点。

三、 血脉铺设：电缆敷设的隐秘艺术

电缆，是充电桩的“大动脉”。它的敷设是施工中最需耐心与技术的环节之一，大部分工作隐藏在肉眼看不见的地下或桥架中，却决定了整个系统的生命线是否健康。

敷设路径通常有两种：地下埋管与空中桥架。地下埋管更为美观持久。施工人员会沿着规划路径开挖线槽或钻孔，铺设PVC或镀锌钢管作为保护管。随后，将预先穿好牵引钢丝的电缆管埋入，回填夯实。图片中，那橘红色的PVC管在黄土中蜿蜒向前，最终从基座旁探出头，充满了工业设计的韵律感。电缆在管内不能拉得太紧，需留有一定余量，且弯曲半径需符合规范，防止绝缘层受损。

空中桥架敷设则常见于地下车库。电缆被规整地放置在金属或塑料桥架内，桥架沿墙面或顶棚固定，横平竖直，蔚为壮观。无论是埋地还是走桥架，电缆都必须有明确的标识，不同相线（火线、零线、地线）有时会采用不同颜色区分。一组展示车库顶部整齐排列的银色桥架内，各色电缆如待命士兵般并列的照片，极具视觉冲击力，展现了秩序之美。

关键一步是电缆头的制作与连接。电缆两端剥开绝缘层后，需用专业的铜鼻子（线耳）压接牢固，再做好绝缘防水处理。这个环节工艺要求极高，连接不牢会导致接触电阻增大，严重发热；防水不佳则会埋下漏电短路隐患。特写镜头下，电工用液压钳认真压接铜鼻子的双手，以及包裹完成后厚实均匀的绝缘胶带，是对“工匠精神”最直接的注解。

四、 核心安装：设备就位与接线

基础已固，血脉已通，接下来便是主角——充电桩本体的登场。这个环节是机械安装与电气接线的精密结合。

机械安装相对直观。对于落地式，施工人员将充电桩立柱对准基座上的地脚螺栓孔，缓缓放下，然后用扳手将螺母对角逐步拧紧，确保设备垂直不倾斜。壁挂式则是将充电桩主机背板对准已固定的支架，挂上并用螺丝锁死。图片记录下设备从平躺到巍然屹立的瞬间，充满了仪式感。安装完成后，必须检查设备外壳是否安装牢固，无松动、无变形。

真正的技术核心在于箱体内的电气接线。打开充电桩的接线盒，内部是排列有序的端子排。电工需要严格按照说明书或接线图，将来自电源的电缆线（火线、零线、地线）对应接入充电桩的输入端子。通信线、接地线等也需要准确连接。每一根线都必须接牢，螺丝扭矩要适中，既不能松动，也不能拧伤线芯。一张展示接线盒内线路整齐、标识清晰、一丝不苟的照片，能让任何观者都感到安心。

接线完毕，在合闸通电前，必须进行全面的绝缘电阻测试和接地电阻测试，使用兆欧表等专业仪器，确保线路绝缘良好，接地可靠。这是守护安全最后的、也是最重要的一道电子哨兵。只有所有测试参数合格，才能为这台沉默的钢铁设备注入生命的电流。

五、 通电测试：点亮能量的最后仪式

当所有硬件安装就绪，便迎来了最激动人心的时刻——通电测试。这并非简单地合上开关，而是一套严谨的启动作业流程。

在配电箱侧，由专业电工再次确认线路连接无误，然后合上为充电桩专设的断路器。充电桩的控制面板通常会被点亮，指示灯开始闪烁，表明设备已得电，正在进行自检。一张在昏暗车库中，充电桩屏幕发出幽幽蓝光或绿光的照片，充满了科技与未来的氛围感。

自检通过后，便进行实际的充电测试。使用配套的充电枪，连接您的电动汽车。充电桩会与车辆进行“握手”通信，确认连接正常后开始充电。应观察充电桩屏幕显示的电压、电流、充电功率等参数是否稳定正常，同时用手触摸电缆和充电桩外壳，检查有无异常发热。一段成功充电、电流数字稳定跳动的短视频或连续照片，是最有力的竣工证明。

施工人员会向您讲解充电桩的基本操作方法、注意事项以及简易故障处理。应交付相关的合格证、说明书和保修文件。一次成功的充电测试，不仅验证了施工质量，也正式将这座“私人能源站”的钥匙交到了您的手中。

六、 安全规范：贯穿始终的生命线

纵观充电桩施工全过程，“安全”是高于一切、贯穿始终的绝对红线。它不仅仅是一句口号，更是融化在每个步骤中的具体行动。

施工环境安全是首要屏障。现场必须设置醒目的安全警示牌和围挡，防止无关人员进入。电工必须佩戴绝缘手套、穿绝缘鞋操作。涉及停电作业时，严格执行“停电、验电、挂接地线、悬挂标识牌”的技术措施，并有专人监护。一张图片中，电工在作业点悬挂着“禁止合闸，有人工作”的红色标牌，旁边摆放着绝缘手套和验电器，这本身就是一堂生动的安全课。

电气安全规范是技术核心。从电缆选型、敷设保护，到接线工艺、设备接地，每一环都必须符合国家《电动汽车分散充电设施工程技术标准》等强制规范。特别是接地系统，充电桩金属外壳必须可靠接地，这是防止人身触电的最后保障。图片特写中，那根黄绿双色的接地线被牢固地连接在接地端子上，其重要性不言而喻。

最后的验收与文档是安全责任的闭环。施工完成后，应有完整的检查记录和测试报告。一份详尽的竣工资料，不仅是工程合格的证明，更是未来维护、检修乃至厘清责任的重要依据。将安全规范视觉化——无论是工人规范佩戴防护用品的特写，还是仪器上显示的合格测试数据照片——都在反复强调：所有便捷的前提，是万无一失的安全。
