当您凝视一张高清的充电桩安装图纸图片时，您看到的不仅是线条与符号的集合，更是一套精密、安全、高效的能源补给系统的视觉蓝图。这些图纸，如同工程的“密码本”，详细规定了从一根电缆的埋深到一个螺栓的扭矩的所有细节。对于计划安装充电桩的车主、物业管理者或工程人员而言，透彻理解这些图纸，是确保项目顺利、合规、安全的基石。本文将带您深入解读充电桩安装图纸的奥秘，从核心要素到施工要点，为您呈现一幅完整的安装知识图谱。

图纸类型与核心构成

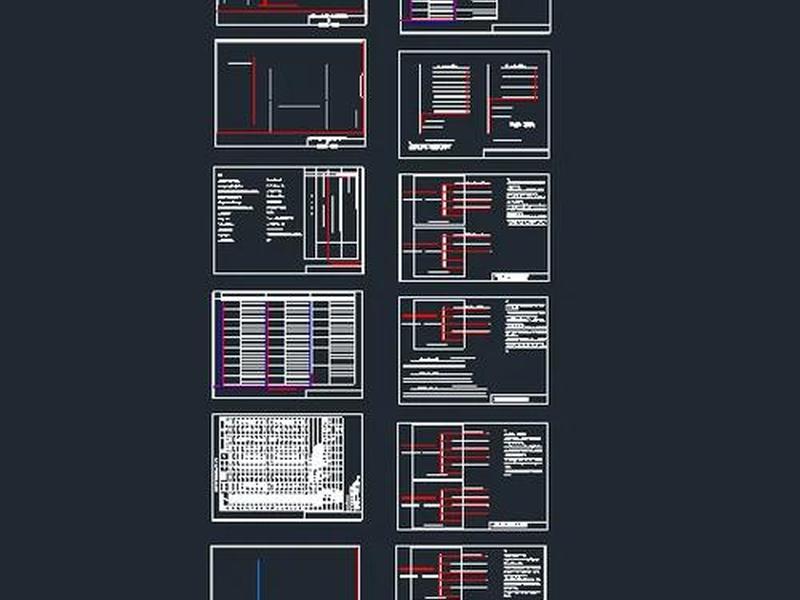

充电桩安装图纸并非单一文件，而是一个完整的图纸体系。电气系统图是整套图纸的“神经系统图”，它清晰展示了从上级配电箱到充电桩本体的完整供电回路，包括断路器、电表、保护器（如漏电保护器、浪涌保护器）的型号、规格及连接关系。这是计算负荷、选择线缆和元器件的根本依据。

平面布置图如同项目的“鸟瞰图”，它精确标注了充电桩、配电箱、电缆桥架或预埋管在停车场或车库中的具体位置。这张图会明确充电桩与车位边缘的距离（通常不小于0.4米）、与建筑物的间距、安装高度（壁挂式中心线距地宜1.5米）以及多桩之间的布局关系，确保既方便车辆停靠充电，又不影响行车和行人安全。

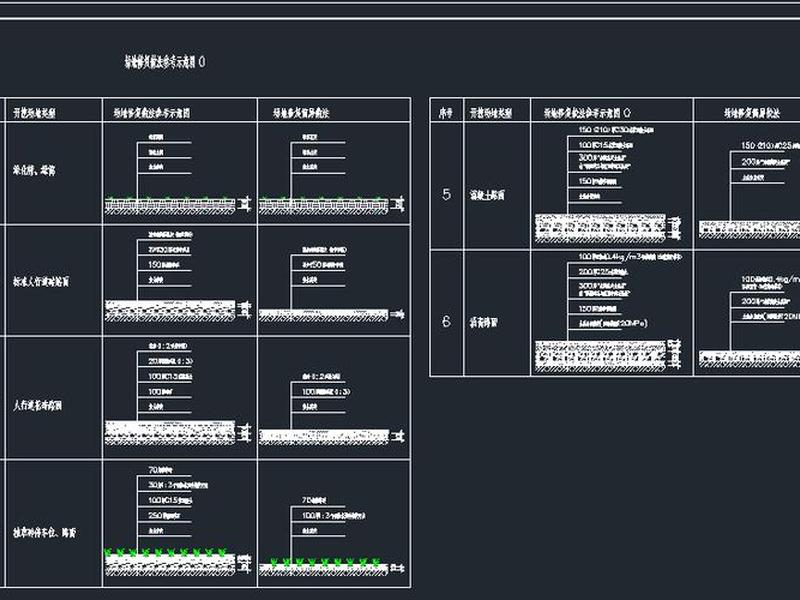

安装大样图与基础图提供了微观的施工指南。例如，落地式充电桩的混凝土基座应有具体尺寸（通常大于设备外廓0.2米）、高出地坪的高度（0.2米及以上）、预埋地脚螺栓的规格和位置。壁挂式安装则会详细描绘在墙体或立柱上的固定方式、支架结构及承载力要求。这些细节直接关系到设备的长期稳定与安全。

关键电气参数深度解析

图纸上密布的参数是工程的语言。电压与功率等级是首要关注点。常见的7kW交流慢充桩采用220V单相电，而更高功率的直流快充桩（如60kW、120kW）则需接入380V三相电源。图纸会明确标注输入电源的规格，这决定了前端配电线路的容量规划。

电缆规格的选择是安全的核心。图纸会指定电缆的型号和截面积。例如，为7kW交流桩供电，虽理论上10平方毫米铜线可承载32A电流，但考虑到充电时长、线缆发热及压降，专业图纸常要求使用16平方毫米的电缆，以提升安全裕度和稳定性，尤其是当布线距离较长时。直流桩的电缆要求更为严格。

保护与计量装置的配置同样关键。图纸会明确各级断路器的分断能力、漏电保护的动作电流与时间（通常不大于30mA，0.1s）、智能电表的接入点以及防雷接地措施。这些元件构成了充电安全的多重防线，缺一不可。

安装方式与场景适配

不同的安装环境，图纸呈现的方案截然不同。壁挂式安装常见于地下车库的墙体或结构柱侧面。图纸会指导如何利用立柱背面空间，或确保侧墙有足够宽度（通常≥500mm），避免影响车门开启。安装高度和朝向都经过精心设计，以提供最佳的人机交互体验。

落地式安装则多用于户外停车场。图纸会重点呈现混凝土基座的施工详图，包括基坑尺寸、钢筋配筋、预埋件定位及防水排水考虑。设备基础高出地面，既能防积水，也便于维护。在露天场地，图纸可能还会包含简易雨棚的设计，为设备和用户提供防护。

对于立体停车库或特殊车位，图纸方案更具创造性。可能会采用“随缆型”充电桩或吊装式安装，以适配机械车位的移动特性。图纸需要解决电缆随行、安全间距、防碰撞等复杂问题，体现了高度的定制化设计思维。

施工流程与工艺要点

图纸是指南，施工则是将蓝图变为现实的艺术。管线预埋与敷设是隐蔽工程的关键。图纸会要求电缆穿管保护，埋地深度通常不低于0.6米，或沿现有桥架敷设。管线的路径、转弯半径、接线井位置都需严格按图施工，确保后期穿线顺畅且便于检修。

设备安装与固定必须精准。无论是落地桩的基座调平、地脚螺栓紧固，还是壁挂桩的支架焊接、膨胀螺栓锚固，都需要达到图纸要求的垂直度、水平度和牢固度。任何偏差都可能影响设备寿命和充电安全。

最后的接线与调试是“点亮”系统的步骤。施工人员需严格按照电气系统图进行压接、对线、绝缘测试。完成物理连接后，还需进行上电测试、通信调试、保护功能验证等，确保每一台充电桩都能智能、稳定、安全地运行。

图纸中的安全与规范密码

高清图纸的每一处标注，都凝结着安全规范。安全间距是反复出现的主题，包括设备与车辆、建筑物、其他设备之间的最小距离，这是防止碰撞、保证操作空间和散热的基本要求。

防护等级（IP代码） 明确标注在设备选型中。户外安装通常要求不低于IP54，意味着能防尘和防溅水；室内则可能要求IP32以上。这直接关系到设备在特定环境下的耐用性和安全性。

接地与等电位联结的细节在图纸中不可或缺。它要求所有金属外壳、电缆铠装层等可靠接地，形成完整的保护网络，防止触电事故。图纸会明确接地极的做法、接地线的规格和连接点，这是生命安全的保障。

从图纸到用户体验的闭环

优秀的安装图纸，最终服务于极致的用户体验。布局的人性化体现在图纸中：充电桩的位置是否便于车辆驶入和插拔枪线？操作屏幕的高度和角度是否舒适？支付扫码区域是否醒目？这些都在平面布置和安装详图中有所体现。

视觉导引系统的设计也常被纳入图纸范围。包括车位地面喷涂的电动汽车标识、上方的引导指示牌、充电桩状态指示灯等。这些元素共同构成了清晰、友好的充电环境，减少用户的困惑和等待时间。

运维便利性的预留是长远考虑。图纸会考虑检修通道的宽度、主要部件的可拆卸性、远程监控通信线路的预留等。这不仅降低了后期的维护成本，也为未来的升级扩容留下了空间，让充电设施能够伴随技术一起进化。
