想象一下，一张图纸就能揭示一座庞大供热站的心脏与脉络，让无形的热能流动轨迹清晰可见。这就是供热站系统图的魔力——它不仅是工程师的语言，更是确保温暖精准送达千家万户的蓝图。面对错综复杂的管道与设备，如何绘制这样一张至关重要的系统图？本文将为你层层揭开其神秘面纱，从核心概念到绘制精髓，提供一份详尽的实践指南。

一、洞悉核心：系统图的本质与价值

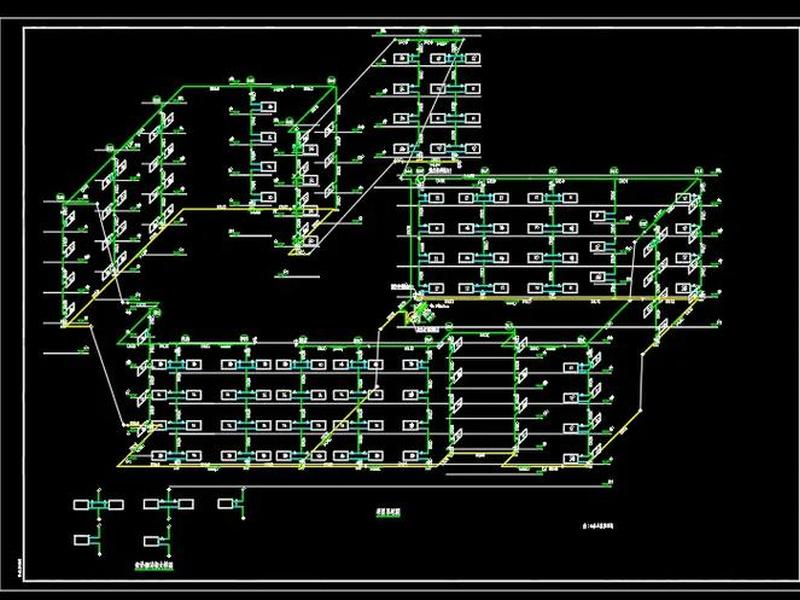

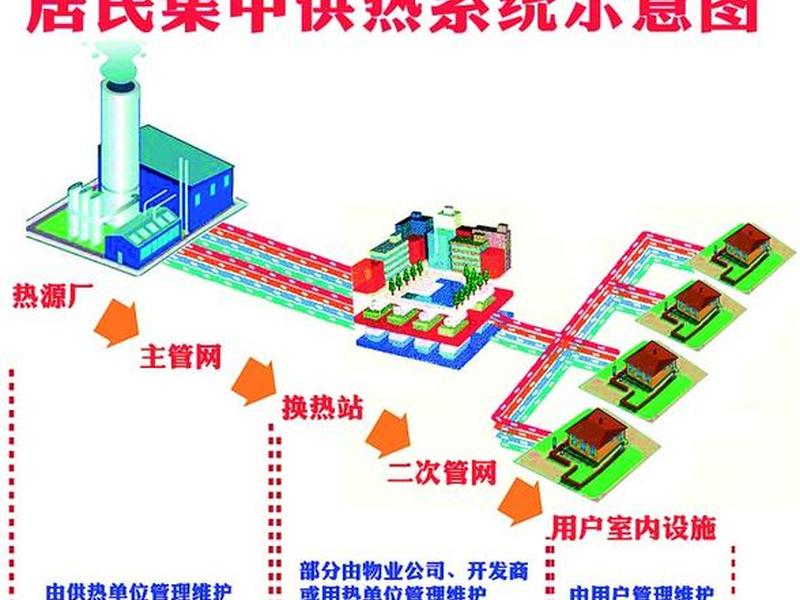

供热站系统图，绝非简单的线条与符号堆砌。它是一种高度抽象却又精准无比的技术语言，用以描绘热媒从热源出发，流经换热、加压、调控等一系列设备，最终输配至用户的完整旅程。这张图剥离了建筑实体的束缚，专注于管道、阀门、泵、换热器等关键组件之间的空间连接关系与能量传递逻辑。

其核心价值在于沟通与指导。对于设计者，它是构思与计算的视觉呈现；对于施工者，它是按图索骥的绝对依据；对于运营者，它是分析工况、排查故障的“作战地图”。一张优秀的系统图，能直观反映系统形式——是采用高效的间供式换热，还是传统的直供混水？是同程式布局保障水力平衡，还是异程式节省初投资？它奠定了整个供热站高效、稳定、经济运行的基础。

绘制前必须深刻理解其原则性。图面需要清晰展示工质流程，明确设备作用与序列，并标注关键的设计参数。这要求绘制者不仅具备扎实的暖通专业知识，还需掌握统一的工程制图规范，确保图纸在任何技术人员眼中都含义明确，没有歧义。

二、筹备基石：绘图前的关键准备工作

“工欲善其事，必先利其器。”在动笔（或启动绘图软件）之前，充分的准备是绘制出专业系统图的前提。首要任务是收集并消化所有基础资料，包括热负荷计算书、设备选型样本、总平面布置图以及相关的设计规范。明确热源参数、用户需求、系统设计压力与温度等边界条件，这些数据将直接决定管径大小、设备承压等级和系统形式。

进行工艺流程的构思与确定。这是系统图的灵魂。你需要决定热力站的基本模式：是作为连接一次管网与二次管网的换热站，还是包含锅炉的热源站？主循环系统、补水定压系统、水处理系统等子系统如何耦合？例如，补水泵是变频定压还是采用膨胀水箱定压？这些宏观决策必须在绘制细节前敲定。

是工具与标准的准备。如今，计算机辅助设计（CAD）软件已成为绝对主流。你需要熟悉相关软件的操作，并准备好符合国家或行业标准的图例库、线型库和标注样式。统一的标准是图纸生命力的保障，确保阀门、水泵、仪表等符号被所有人正确识别，避免施工误解。

三、构建骨架：核心工艺流程绘制

一切准备就绪，便可以开始构建系统图的“骨架”——核心工艺流程图。绘制应从热媒的入口开始，遵循其流动路径，像讲述一个故事般循序渐进。通常，一次侧高温水或蒸汽首先进入站内，经过除污器过滤杂质，然后流入核心设备——换热器。此处需明确绘制换热器的类型（如板式、壳管式）及连接方式。

从换热器出来的二次侧低温热水，被循环水泵驱动，进入供热管网输送给用户。回水则经过滤、可能需要的混水或加压后，回到换热器被再次加热，形成闭合循环。在这个过程中，必须清晰绘制出主管道的走向，以及循环水泵、换热器、主要关断阀、过滤器等关键设备的准确位置与连接顺序。

这个阶段不必追求细节的完美，但必须保证流程的正确性与完整性。重点表达能量转换与输送的主干路径，确保任何一位读者都能一眼看懂热媒从哪里来，经过哪些主要处理，到哪里去。这是系统图功能实现的基础，任何逻辑错误都可能导致实际系统无法运行或效率低下。

四、丰富血肉：辅助与安全系统集成

主干流程绘制完毕后，系统图还远未完成。一个稳定可靠的供热站离不开众多辅助与安全系统的支撑，它们如同“血肉”，使系统变得丰满且富有生命力。接下来需要将这些子系统逐一集成到主干图中。

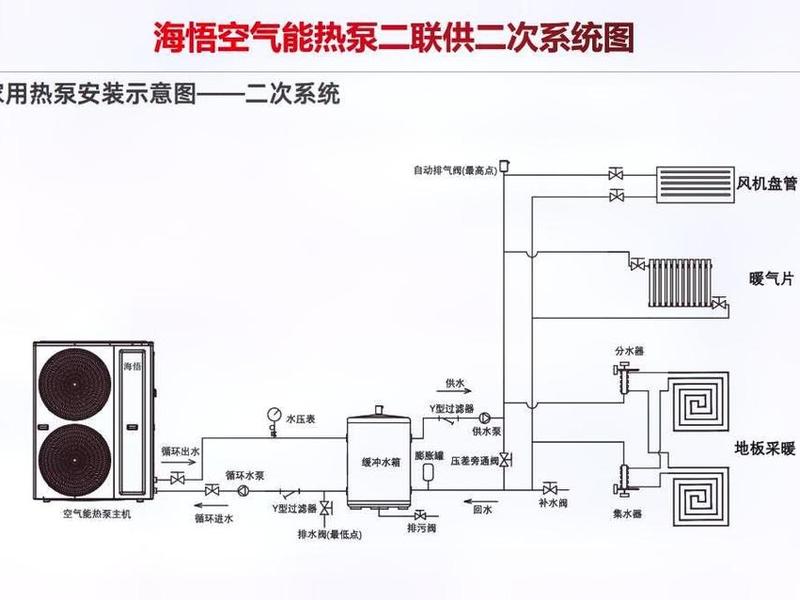

补水定压系统是维持系统压力稳定的关键。需要绘制补水箱、补水泵、安全阀、压力传感器等，并清晰地展示补水点位置（通常设在循环水泵吸入口或回水总管上）以及定压控制逻辑（如变频控制压力点）。水处理系统（如软化、除氧设备）对于防止系统结垢腐蚀至关重要，其进出水管路需与系统正确连接。

泄压与排气系统也必须明确体现。在系统最高点或管道上翻处应设置自动排气阀或集气罐，并在可能超压的位置绘制安全阀及其泄放管路。计量与监测系统的集成也越来越重要，热量表、流量计、温度计、压力表的安装位置应在图中准确标出，为智慧化运维埋下伏笔。

五、精细标注：赋予图纸灵魂的信息

仅有图形线条的图纸是“哑巴图”，精细准确的标注才是赋予其灵魂的关键。标注工作必须全面、清晰、符合规范。管道标注是重中之重，需注明每段管道的管径（如DN150）、介质代号（如R供水，RH回水）及流向箭头。对于有坡度要求的管道，应标注坡度值与坡向。

设备与部件标注需列出主要设备的编号、型号或主要性能参数。例如，水泵可标注流量扬程，换热器可标注换热量。所有阀门、仪表、过滤器等都应通过引线进行编号或说明，并在图纸空白处配备详细的设备材料表，实现图表对应。

标高与定位尺寸对于施工安装具有直接指导意义。应标注关键节点，如管道穿墙处、设备接口中心线、支架位置等的相对标高。系统图的标题栏也不容忽视，需完整填写项目名称、图名、图号、设计阶段、比例尺等信息，并由设计、校对人员签字，确保图纸的严肃性与可追溯性。

六、校验优化：从图纸到现实的最后一步

一张系统图绘制完成后，并非大功告成。严谨的校验与优化是确保其能顺利指导工程实施的最后一道，也是至关重要的关口。首先进行逻辑校验：沿着热媒流向反复检查，确认无“死路”或“短路”；检查各子系统接口是否正确，例如补水是否接入系统、泄压阀出口是否通向安全地点。

其次进行协调性校验。将系统图与管道平面布置图、设备基础图等进行比对，检查空间上是否存在管道碰撞、设备安装检修空间是否足够、阀门操作手柄方位是否合理。虚拟的图纸必须能经受住现实三维空间的考验。

基于校验结果进行优化。考虑是否可以通过调整局部管道走向来减少阻力？阀门设置是否便于操作与检修？监测点布置是否足以反映系统全貌？这个过程往往能发现设计初期的盲点，提升系统的经济性与可靠性。经过多次打磨后，一张准确、清晰、完善的供热站系统图才真正诞生，成为连接设计与实践的坚实桥梁。
