在建筑工地、地籍测绘乃至地下隧道的幽深空间里，测量员手中那把集光、机、电于一体的“利器”——全站仪，正决定着工程的精度与效率。今天，我们将聚焦于中海达ZTS-121R及ZTS-121R4这款经典测量仪器，深入剖析其从基础架设到数据采集的完整操作流程。无论你是初入行的测量新手，还是希望提升效率的熟练工，这篇指南都将带你揭开精准测量的神秘面纱，掌握让数据“开口说话”的核心技能。

一、初始设置与对中整平：奠定测量的基石

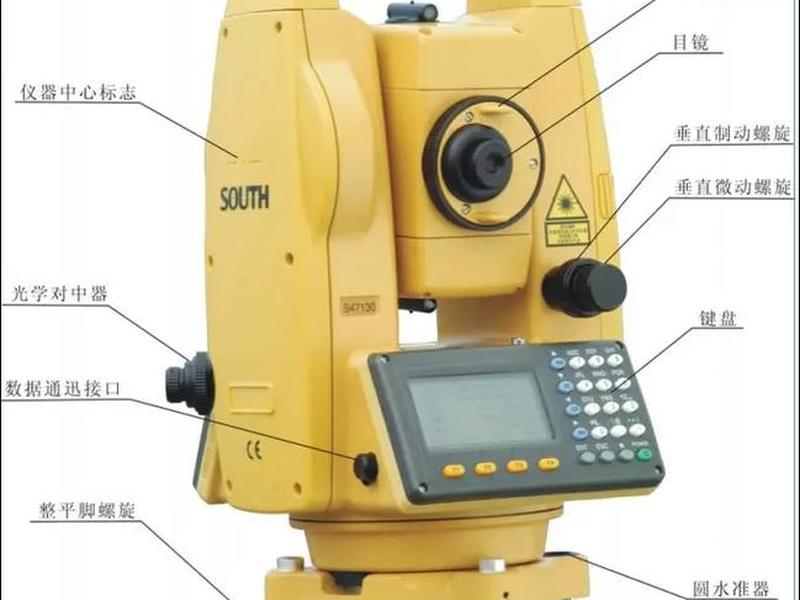

测量工作的成败，始于仪器的第一声开机鸣响与气泡的第一次居中。对于ZTS-121R系列全站仪而言，正确的初始设置是保障后续所有数据可靠性的生命线。仪器稳固架设在三脚架上后，按下开机键，屏幕亮起，测量世界的入口就此打开。

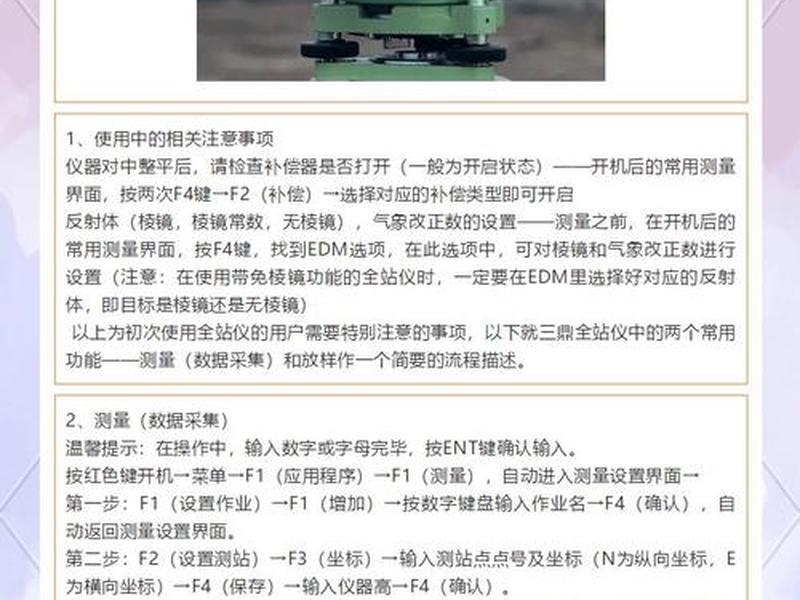

紧接着是关键的对中与整平操作。按下仪器上的星号键，进入参数界面，打开激光下对点功能。通过调节三脚架的脚螺旋，使激光点精确对准地面测站点的中心。与此你的目光必须如鹰隼般锁定仪器上的长水准气泡。调动脚螺旋，确保无论仪器水平方向如何旋转，那个微小的气泡始终居于圆圈中央。这个过程看似简单重复，却蕴含着测量学最朴素的真理：基准不牢，地动山摇。仪器主界面若显示“补偿超出”，或补偿器界面电子气泡数值异常，则提示整平未达最佳状态，需重新调整或暂时关闭补偿器进行作业。

二、核心参数与单位校准：赋予仪器“灵魂”

仪器稳稳站立后，下一步是与之“对话”，告诉它当前的工作环境与规则。这通过参数设置实现。再次按下星号键，进入参数设置菜单，这里的每一项输入都至关重要。温度和气压需按实地情况准确输入，系统将自动计算出大气改正值。反射体类型选择“棱镜”时，棱镜常数必须根据配套棱镜的规格进行设置，通常为-30mm，这是消除测距系统误差的关键。

另一个极易被忽视却后果严重的设置是单位。在国内测绘领域，标准的角度单位是度分秒，距离单位是米。进入菜单键，选择参数设置中的单位选项，务必确认角度单位为DMS，距离单位为米。许多初学者遇到的测量结果与现实相差巨大的“灵异事件”，追根溯源往往是单位设置错误所致。将仪器从陌生的“语言环境”调整到熟悉的“母语环境”，是数据准确的前提。

三、文件管理与项目新建：构建数据“档案馆”

在数据采集的洪流到来之前，建立一个有序的存储系统至关重要。ZTS-121R全站仪提供了完善的文件管理功能，为每一次测量任务创建独立的“数据档案袋”。你可以通过三种方式进入文件管理界面，最常用的是通过菜单键选择文件管理选项。

在这里，你可以新建一个工作文件，为它命名，例如“某工地放样2025春”。这个文件将成为后续所有测点坐标、放样数据的保存容器。清晰的文件命名与管理习惯，能让你在成百上千个数据点中迅速定位所需信息，避免项目混杂带来的混乱。只有建立了这个数字化的“档案馆”，后续的测量与放样工作才能有条不紊地展开。

四、建站定向与后视点设置：建立测量坐标系

这是将仪器从一台孤立的设备，融入整个测量控制网的关键一步，俗称“设站”。在仪器的数据采集或放样程序中，首先需要设置测站点。你需要手动输入或从已知点库中选择测站点的三维坐标与仪器高。这一步，相当于在地球这个大坐标系中，为你的仪器找到了一个独一无二的、精确的“家庭住址”。

随后，设置后视点。输入另一个已知控制点的坐标，或者直接输入已知的方位角。照准后视点棱镜后，测量并设置。一个至关重要的安全措施是：必须用第三个已知点进行检核！测量第三个点的坐标，与已知值对比，确保设站无误。这个步骤如同航海中的定位，失之毫厘，谬以千里，是保障整个测图或放样工程精度的绝对防线。

五、核心应用程序实战：坐标测量与放样

当坐标系建立完毕，ZTS-121R便从准备状态进入全功能工作状态。其内置的应用程序是测量员手中的“瑞士军刀”。坐标测量是最基础也最常用的功能。在数据采集模式下，照准未知点上的棱镜，一键测量，点的三维坐标便实时显示并存储于先前创建的文件中。这个过程高效而直接，是地形测绘、断面测量的核心。

更具挑战性的是坐标放样功能，它是将设计图纸转化为实地桩点的“魔术”。在放样程序中，输入目标设计坐标，仪器会实时计算并显示你需要转动的水平角与移动的距离。跟随屏幕指引，指挥司镜员前后左右移动，直到偏差归零，目标点便精确地标定在大地之上。从道路中线到建筑轴线，蓝图上的线条就这样被神奇地“打印”到现实世界。

六、高级功能与校准维护：探索仪器潜能

除了常规测量，ZTS-121R还隐藏着一些高级“武器”。例如后方交会功能，当仪器可以通视多个已知点但无法架设在已知点上时，此功能便能解算出测站点的坐标，特别适用于通视条件复杂的区域加密控制点。

仪器本身的健康状态也需要定期“体检”。通过菜单中的校准程序，可以进行指标差校正。仪器整平并关闭补偿器后，分别用正镜和倒镜瞄准远处同一目标，读取垂直角。通过公式计算，若指标差绝对值过大，则需进行校正，以确保垂直角观测精度。每台仪器在出厂时都设定了独有的加常数以抵消系统误差，非专业人员不可擅自更改。定期检查这些参数，是对测量成果负责的表现。
