在集成电路设计的浩瀚星图中，Cadence Virtuoso宛如一座精密而强大的指挥中枢。无数工程师的奇思妙想，从最初的原理图到最终的版图，都在这里孕育成形。对于许多初次接触这款工具的设计师而言，迈出的第一步——建立工程与配置工艺库，往往就像面对一座没有地图的迷宫，充满了未知与挑战。一个配置不当的工艺库，足以让最精妙的设计构想胎死腹中；而一个结构混乱的工程目录，则可能在项目后期引发灾难性的管理难题。本文将为你揭开这层神秘面纱，手把手带你掌握在Virtuoso中从零搭建坚实设计地基的完整艺术。

一、 环境准备与目录奠基

在启动Virtuoso之前，一场周密的环境筹备是成功的一半。这不仅仅是安装软件，更是为未来的设计帝国规划疆域。确保你的操作系统（通常是Linux，如CentOS或Ubuntu）已安装所有必要的依赖库，例如`libX11`、`libGLU`等，这些是Virtuoso图形界面流畅运行的基石。忽略它们，你可能会遭遇启动失败或界面显示异常的尴尬。

接下来，规划你的工程目录结构，这是决定项目能否长治久安的关键。强烈建议采用清晰、隔离的目录策略。例如，可以建立`~/eda/`作为总目录，其下细分`pdk/`存放所有工艺库文件，`projects/`存放各个设计工程，`tools/`关联Cadence安装路径。这种结构避免了文件混杂，当需要迁移或备份时，一切井井有条。切记，路径中绝对不要使用中文或空格，这是与所有EDA工具和平共处的第一法则。

正确配置环境变量。在用户的`~/.bashrc`或`~/.cshrc`文件中，需要设置`CDS_HOME`指向Virtuoso的安装根目录，将`$CDS_HOME/tools/bin`加入`PATH`，并设置`PDK_DIR`指向你的工艺库存放路径。执行`source`命令使配置生效后，在终端输入`virtuoso &`，那座熟悉而又威严的CIW（Command Interpreter Window）窗口应声弹出，标志着你的设计舞台已经搭好。

二、 工艺库文件的解密与部署

工艺库是连接设计工具与半导体制造工艺的神圣桥梁。拿到一个工艺库压缩包（常见为`.tar.gz`格式）后，切勿急于解压。验证其完整性与来源合法性，工艺库是代工厂的核心知识产权。然后，将其复制到你预先规划好的`pdk`目录下进行解压。使用`tar -zxvf`命令可以完整释放文件，注意检查解压后的目录是否包含`techfile`、`display.drf`、`models`等关键文件夹。

解压后，一个巨大的挑战可能摆在面前：工艺库格式。旧版的CDB格式与新版的OA格式不兼容。如果你的Virtuoso是IC617及以上版本，而工艺库是CDB格式，那么必须进行转换。这需要在独立的转换工作区进行，使用Virtuoso自带的`cdb2oa`工具或`Conversion ToolBox`。关键步骤是创建一个指向原CDB库的`cds.lib`文件，然后运行转换器，生成全新的OA格式库。这个过程如同给旧书信翻译新语言，务必耐心等待日志提示完成，并将生成的OA库替换或放置到设计目录中。

部署的最后一步是权限与环境集成。确保你的用户对工艺库目录拥有读写权限，通常使用`chmod -R 755`命令。检查工艺库中是否包含`display.drf`显示配置文件，它决定了各图层在版图编辑器中的颜色与样式。没有它，你的版图世界将是一片灰暗。你可以通过Virtuoso的`Tools -> Display Resource Manager`手动加载这个文件，让设计的色彩斑斓起来。

三、 核心配置：关联工艺库与创建设计库

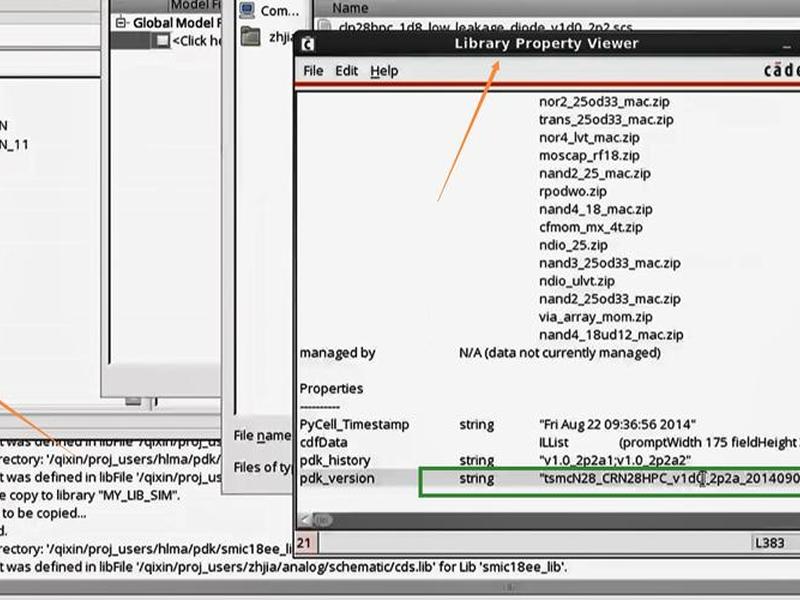

当工艺库文件准备就绪，真正的绑定仪式开始了。启动Virtuoso后，首先打开`Tools -> Library Path Editor`。这里是定义Virtuoso如何寻找库文件的“地图绘制室”。点击“Edit”菜单下的“Add Library”，将你解压并转换好的OA格式工艺库路径（例如`$PDK_DIR/tsmc18rf`）添加进来。添加后保存退出，接着打开`Library Manager`，你应该能看到新添加的工艺库名称，其状态应为正常可访问，而非灰色不可用。

接下来，创建属于你自己的设计库。在`Library Manager`中，选择`File -> New -> Library`。在弹出的对话框中，为你的设计库起一个响亮的名字（如`my_amplifier`）。最关键的一步出现在“Technology File”选项中：务必选择“Attach to an existing technology library”，然后从下拉列表中找到并选中你刚才添加的工艺库（如`tsmc18rf`）。这个操作如同为你的设计房子选择了坚实的地基和建筑规范。点击OK，一个与具体工艺绑定好的空白设计库就创建完成了。

为了巩固这种绑定关系，还需要进行一次确认。打开`Tools -> Technology File Manager`，在列表中找到你新建的设计库，查看其“Technology Library”一栏是否正确指向了目标工艺库。至此，你的设计库与晶圆厂的工艺规则、器件模型、物理层定义已成功联姻，可以开始安全地进行电路设计了。

四、 工程实战：创建第一个电路视图

库已就位，是时候施展创造力了。在你的新设计库上右键，选择`New -> Cellview`。在弹出窗口中，“Cell Name”填写你的电路模块名，例如“inverter”；“Tool”选择“Composer-Schematic”用于绘制原理图，或“Virtuoso”用于绘制版图；“View Name”通常用默认的“schematic”或“layout”。点击OK，你将进入一个空白的编辑画布。

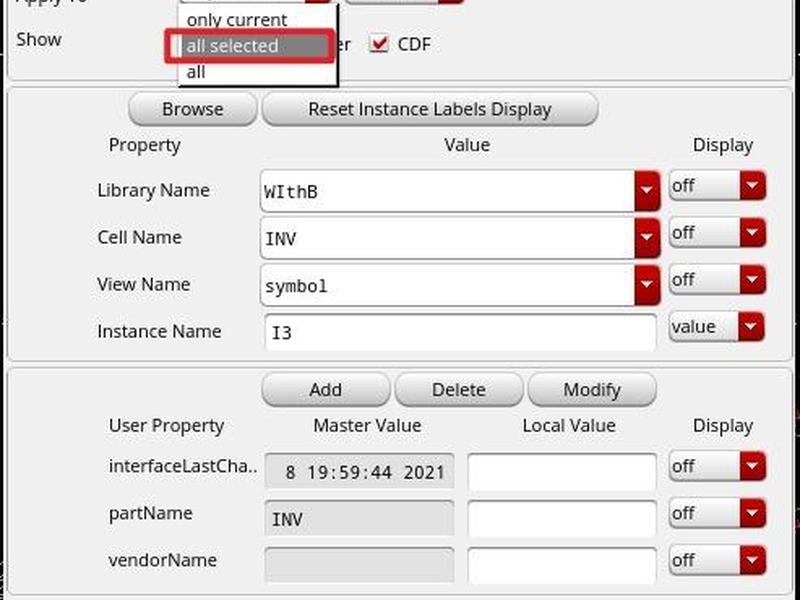

现在，可以开始放置器件了。按下快捷键`i`，调出添加器件窗口。在“Library”栏选择你绑定的工艺库（如`tsmc18rf`），在“Cell”栏浏览或搜索所需的器件，如“nmos”、“pmos”、“resistor”、“cap”。选中后，可以在“Properties”中预览其符号。点击“Hide”后，鼠标将带着器件符号出现在画布上，点击左键即可放置。放置器件后，使用快捷键`w`进行连线，`p`放置输入输出端口，`q`编辑器件属性。

完成原理图绘制后，务必进行保存，并点击工具栏上的“Check and Save”进行电气规则检查。确保没有悬浮的节点或未连接的端口。这是避免后续仿真出现灵异错误的必要步骤。你的第一个设计单元就此诞生，它牢牢扎根于你所选的工艺土壤之中。

五、 避坑指南与高效心法

即便遵循了所有步骤，陷阱依然无处不在。一个常见问题是：在Library Manager中工艺库显示为灰色。这通常意味着格式不兼容（CDB未成功转为OA）或库路径设置有误。请回到转换步骤，仔细检查转换日志，并确认`cds.lib`文件中的路径绝对正确。

另一个高频错误是仿真时提示“模型未定义”。这往往是因为工艺库中的模型文件（.scs或.lib）路径没有正确关联到仿真器。你需要检查ADE（Analog Design Environment）仿真设置中的模型库路径，确保指向了工艺库中`models`目录下的相应文件。有时，还需要在`cds.lib`文件中通过`INCLUDE`语句显式包含模型库定义。

为了提升效率，建议将一些常用设置固化。例如，在用户根目录下的`.cdsinit`文件中，可以编写脚本，设置默认的网格尺寸、显示精度、绑定键。例如，你可以设置`F2`键为快速保存，`F3`为快速调用常用器件。建立规范的版本管理习惯，对工程目录定期备份，使用`tar`命令打包，并排除临时仿真文件（`.sim`）。这些习惯，将在复杂的团队协作和长期项目中拯救你于水火。

六、 从验证到迭代的设计闭环

建立工程和库的最终目的，是为了实现设计、仿真、验证的完美闭环。完成原理图后，你可以从`Launch`菜单启动ADE仿真器，设置激励、变量和需要观测的信号，进行直流、交流或瞬态仿真。仿真结果会告诉你设计的理论性能是否符合预期。

如果原理图仿真通过，下一步就是创建版图。在同一个Cell下新建一个“layout”视图，根据工艺提供的设计规则（DRC）进行物理实现。版图完成后，必须进行DRC检查，确保符合制造要求；然后进行LVS（版图与原理图对比）验证，确保物理连接与逻辑设计完全一致。这个过程可能需要反复迭代，修改原理图或版图，直到所有验证通过。

最终，一个绑定正确工艺库的工程，不仅能产出正确的GDSII流片文件，其整个设计环境也具有可移植性和可复现性。你可以将整个工程目录（包含配置好的`cds.lib`和设计库）打包，在其他配置相同的机器上快速还原整个设计环境。这标志着你对Virtuoso工程管理的掌握，已从入门走向精通。
