在材料科学的微观宇宙中，有一种材料被誉为“奇迹材料”，它薄如蝉翼却坚逾钢铁，导电导热性能冠绝群雄，它就是单层石墨烯。对于科研人员而言，在计算机中精准构建并可视化这一梦幻般的二维结构，是探索其无穷潜力的第一步。VESTA软件，正是开启这扇微观世界大门的钥匙。本文将带您深入探索如何利用VESTA构建单层石墨烯模型，并层层剥开那仅有一个原子厚度的二维世界所隐藏的、令人惊叹的结构特点。从基础的六角蜂巢晶格，到其赋予的非凡物理化学性质，我们将一同领略这由碳原子编织而成的科学传奇。

一、VESTA：构建原子世界的画笔

VESTA并非普通的绘图软件，它是材料学家与晶体结构对话的精密桥梁。当面对单层石墨烯这种仅由单层碳原子构成的二维材料时，传统的建模工具往往力不从心，而VESTA却能游刃有余地处理其独特的晶格与对称性。

构建的起点，在于精确输入石墨烯的灵魂——其晶胞参数。石墨烯的单胞是一个包含两个碳原子的菱形结构，晶格常数a和b均为2.46埃，夹角为120度。在VESTA中，研究者可以通过“构建晶体”功能手动输入这些参数，精准搭建出那个最基础的六元环单元。更便捷的方式是直接从晶体学开放数据库（COD）导入标准的CIF文件，让软件自动识别并渲染出石墨烯的初始框架。

真正的挑战在于从三维体相石墨中“剥离”出单独的一层。在VESTA中，这通过一系列精巧操作实现：首先使用“Make P1”功能消除结构的对称性，以便对特定原子层进行独立编辑；随后，手动删除掉一层碳原子，只保留我们需要的那个单层。为了让模型在后续计算中模拟真实的独立二维状态，还需在Z轴方向添加足够厚的真空层（通常大于20埃），以消除周期性边界条件下不必要的层间相互作用。这个过程，宛如在数字世界中用最精细的手术刀进行原子层面的解剖。

二、蜂巢晶格：自然的几何杰作

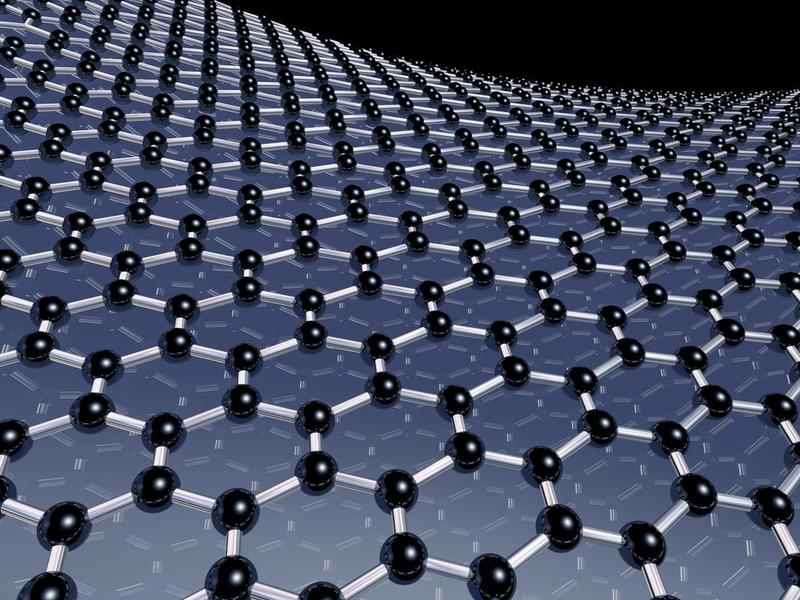

单层石墨烯最直观的结构特点，便是那完美到令人屏息的蜂巢状（honeycomb）六角形晶格。每一个碳原子都与相邻的三个碳原子以强大的共价键相连，形成一个又一个无缝拼接的六元环。这种排列是自然界追求稳定与高效的极致体现，是碳原子sp²杂化轨道交叠的必然结果。

从几何上看，这个网络中的所有碳-碳键长几乎完全相等，约为1.42埃。键与键之间的夹角是完美的120度，这使得整个结构处于一种高度对称的紧张平衡之中。正是这种极致的对称性和键的均匀性，奠定了石墨烯许多超凡性能的结构基础。当你通过VESTA软件旋转、放大这个模型时，会清晰地看到这片由原子构成的二维平面，既像一片无限延伸的渔网，又像一块极其规整的原子级马赛克。

这种二维周期性结构在数学上可以用两个基矢来表示，而它的倒格子则是另一个六角布里渊区。VESTA不仅能显示实空间的结构，还能帮助研究者分析其倒易空间的性质，从而将直观的几何图像与深奥的能带理论联系起来，让蜂巢晶格不仅仅是美丽的图案，更是理解其狄拉克锥电子结构的视觉钥匙。

三、二维极限：厚度定义的革命

单层石墨烯最革命性的特点，在于其将材料的维度缩减到了物理极限——它只有一个碳原子的厚度，大约0.335纳米。这意味着，在第三个维度上，它已经薄到了不能再薄的地步。VESTA在清晰地展示这一维度特征上具有无可替代的优势，它能将模型的侧视图毫无保留地呈现出来，让观察者直观感受到何为“二维材料”。

这个尺度是何概念？一根普通人类头发的直径，大约相当于20万层石墨烯叠在一起的厚度。在这种极端的二维形态下，材料的所有原子都暴露在表面，没有“体内”原子可言。这一特性导致了极高的比表面积，理论值可达2600平方米每克，一个脚掌大小的石墨烯其表面积就相当于一个足球场。在VESTA构建的超胞模型中，你可以通过计算工具量化这种表面积，直观感受其巨大的表面活性潜力。

更重要的是，这种二维约束对电子的行为产生了戏剧性的影响。电子被限制在平面内运动，其波函数在垂直方向被极度压缩，从而引发了诸如量子霍尔效应、零载流子质量等奇特的量子现象。VESTA虽然不直接计算电子性质，但其构建的精确结构文件是进行第一性原理计算以揭示这些现象的基础。没有准确的原子坐标输入，后续关于二维电子气的所有神奇发现都将无从谈起。

四、sp²杂化：强度与导电的源泉

隐藏在石墨烯完美几何外形之下的，是碳原子电子轨道的精巧杂化——sp²杂化。这是理解石墨烯为何同时具备超高强度和卓越导电性的核心密码。每个碳原子拿出一个s轨道和两个p轨道进行杂化，形成三个能量均等、指向平面正三角形顶角的sp²杂化轨道，用于与相邻原子形成坚固的σ键。

剩下的一个未参与杂化的p电子，其轨道垂直于二维平面，与周围其他碳原子的同类p轨道肩并肩重叠，形成一个遍布整个平面的、离域的大π键。这个π电子云就像一片自由的海洋，赋予了石墨烯无与伦比的导电性。在VESTA的电子密度分布等值面图中，研究者可以可视化这片离域电子云，它像一层均匀的薄雾笼罩在碳原子平面的上下方，正是电子高速穿梭的通道。

而三个平面内的强σ键则构成了世界上最坚固的二维网络之一。其碳-碳键的强度极高，使得石墨烯的本征拉伸强度达到惊人的130吉帕斯卡，是优质钢材的200倍。用VESTA测量键长和键角，你可以验证其结构的理想程度，任何微小的畸变都可能影响这些极端性能。这种刚柔并济的特性——面内极强的刚性结合整体的柔韧性，使得石墨烯可以承受巨大的应变而不破裂，为其在柔性电子器件中的应用铺平了道路。

五、零带隙半金属：奇异的电子能带

单层石墨烯最令物理学家着迷的结构衍生特性，莫过于其独特的电子能带结构。它既不是传统的半导体，也不是普通的金属，而是一种被称为“零带隙半金属”或“半金属”的特殊存在。在VESTA构建的完美晶格基础上进行理论计算，会揭示出两个能量锥面（即狄拉克锥）在费米能级处恰好相遇，形成一个狄拉克点。

在这个点上，电子的有效质量为零，它们以极高的速度运动，迁移率在室温下可达15000 cm²/(V·s)以上，远超硅等传统半导体材料。电子的行为需要用相对论性的狄拉克方程而非经典的薛定谔方程来描述，它们像光子一样以“狄拉克费米子”的形式存在。这种线性色散关系是石墨烯许多新奇量子效应的根源，如克莱因隧穿效应，即电子可以近乎完美地穿过高的势垒。

零带隙也意味着石墨烯的导电性无法通过传统的掺杂方式完全关闭，这限制了其在逻辑晶体管中的应用。当前的研究前沿，如通过构建双层转角石墨烯（“魔角”石墨烯）来打开超导能隙，其起点同样依赖于VESTA这类软件对初始堆叠结构的精确建模。只有在软件中精准控制两层的旋转角度（如1.1°），才能为后续计算模拟提供正确的输入，从而探索超导的奥秘。

六、性能：多维度的材料之王

那仅仅0.335纳米厚的单原子层，却汇集了多项令人瞠目结舌的性能桂冠，这一切都根植于其完美的结构。除了已知的超高强度与超高导电性，其热导率同样登峰造极，可达5300 W/(m·K)，是铜的十倍以上，这源于其晶格振动（声子）在完美周期性结构中的高效传输。VESTA可以帮助研究者分析其声子谱，从原子振动的角度理解卓越的导热能力。

与此石墨烯对可见光异常“宽容”，其单层吸收率仅为2.3%，透光率高达97.7%，几乎完全透明。这种光学透明性与高导电性的结合，使其成为透明导电电极的理想材料，有望取代稀缺且昂贵的氧化铟锡（ITO）。在VESTA中调整模型的显示模式，可以模拟光线穿过这种原子薄膜的情景，虽然这只是一种示意，但足以引发对未来柔性显示屏和触摸屏的无限遐想。

其化学稳定性与巨大的比表面积，使其在传感、催化、复合材料增强等领域大放异彩。通过VESTA，研究者可以在石墨烯基面上模拟吸附其他原子或分子（如锂、氢、氧等），研究其掺杂或功能化后的结构变化，为设计新型催化剂、高性能电池电极或超灵敏传感器提供结构模型基础。每一个在VESTA中放置的掺杂原子位置，都可能对应着一个未来技术突破的起点。
