在精密测绘的广阔天地中，每一台性能卓越的仪器都承载着工程师对精准与效率的不懈追求。今天，我们将目光聚焦于两款备受瞩目的测量利器——瑞得RTS-822R和RTS-822R3免棱镜激光全站仪。它们不仅是工程人员手中的得力工具，其附带的详细说明书更是开启高效、精准作业大门的钥匙。本文将以这两份说明书为核心，带您深入解读其设计精髓、功能奥秘与操作要诀，为您呈现一份从入门到精通的全面指南，助您在复杂地形与项目中游刃有余。

核心构造与精密设计

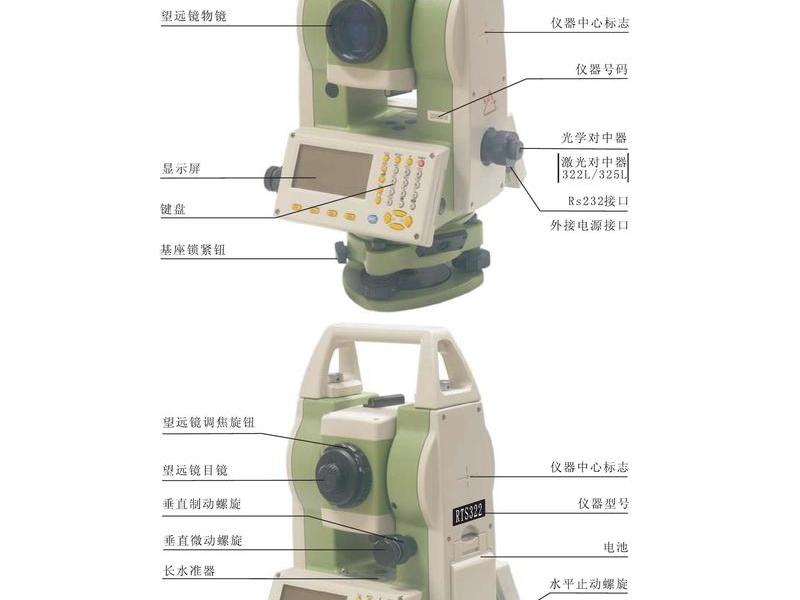

RTS-822R与RTS-822R3全站仪，其卓越性能首先体现在精密的物理构造上。它们都采用了坚固耐用的机身设计，RTS-822R尺寸约为160mm×150mm×340mm，重量5.4kg，而RTS-822R3则拥有相似紧凑的工业美学。其望远镜系统采用正像成像，放大倍率达30倍，物镜有效孔径分别为望远45mm、测距50mm，确保了清晰、明亮的观测视野，最小对焦距离可达1米。

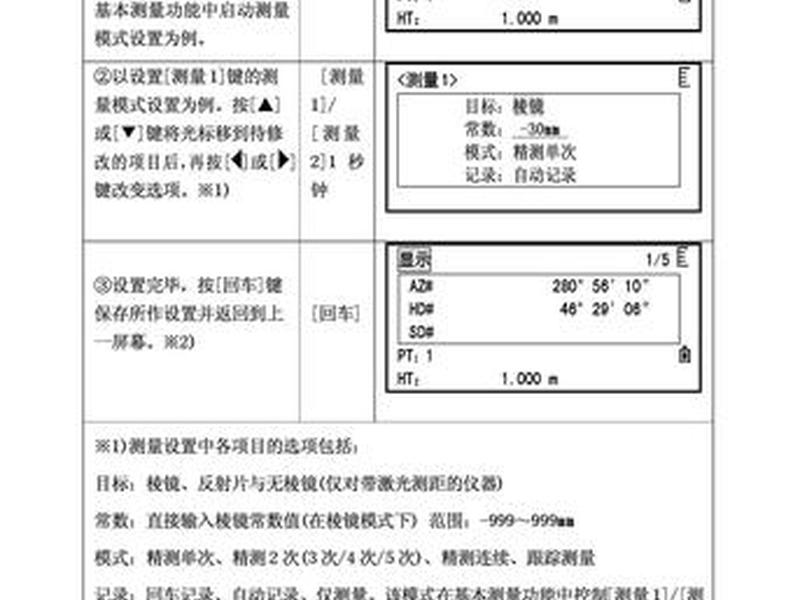

仪器的操作面板布局科学，按键功能分区明确。核心按键如“开关”、“测量1/2”、“角度”、“建站”、“放样”、“程序”等，通过说明书可以清晰了解其短按与长按（通常1秒）触发的不同功能层次。例如，“星键”提供了激光指向、激光下对点、通讯设置等快捷操作的入口，大大提升了现场作业的灵活性。显示屏采用双面设计，能够清晰显示水平角（HA）、垂直角（VA）、斜距（SD）、平距（HD）、高差（VD）等丰富的测量数据，符号状态指示一目了然，如“”号提示倾斜补偿未开启。

精密的补偿系统是保障测量精度的基石。两款仪器均配备了液体电子传感补偿器，RTS-822R为单轴补偿，工作范围±3′，精度1′；而RTS-822R3则升级为双轴补偿，能同时对垂直和水平方向进行倾斜补偿，响应更快更稳定。仪器还具备管水准器和圆水准器用于粗略整平，配合光学对中器（正像，放大倍率3×）实现快速对中，为高精度测量奠定坚实基础。

卓越的测角与测距性能

测量精度是衡量全站仪价值的核心标尺。在测角方面，两款仪器均采用绝对编码光栅盘技术，无需初始化，即使意外断电重启也能保留原有信息，极大地便利了野外工作。其水平盘与竖直盘均采用对径探测，测角精度高达2秒，最小读数可选1″或5″，满足高等级控制测量与精密工程放样的需求。

测距能力则展现了其技术前沿性。两者均支持棱镜、反射片及无棱镜（免棱镜）多种测量模式。RTS-822R在单棱镜模式下测程可达5公里，无棱镜模式测程约为200米。而RTS-822R3作为升级型号，无棱镜测程显著提升至350米至400米，这得益于其采用的红色激光管点发射、面接收技术，发射角小，准直性好，在房产测量、隧道施工、变形监测等无法或不便安置棱镜的场合展现出巨大优势。测距精度方面，棱镜模式为±（2+2ppm×D）mm，无棱镜模式精度略低，但足以应对绝大多数复杂地形测量。

测量速度与智能化校正同样关键。精测模式下，单次测量时间约为1秒至1.5秒，跟踪模式更快。仪器支持输入温度、气压参数进行自动气象改正（PPM），RTS-822R3部分型号更内置了高精度温压传感器，可实现自动感应与修正，进一步节省了设置时间，提升了数据可靠性。

智能化操作与丰富程序

现代全站仪的强大，不仅在于硬件，更在于其内置的智能化软件与测量程序。说明书详细介绍了从项目创建、数据管理到各种高级测量功能的操作流程。仪器支持创建独立项目文件，便于对不同工程的数据进行分门别类的管理，数据可存储于机身内存或扩展SD卡中，RTS-822R3的存储能力尤为强大。

其程序菜单可谓“百宝箱”，集成了多种实用测量方案。“对边测量”功能可无需设站直接测量任意两点间的斜距、平距和高差，特别适用于公路横断面测量。“悬高测量”能轻松获取如电线、桥梁底面等无法直接安置棱镜点的高度。“多点后方交会”程序允许在未知点上设站，通过观测2到10个已知点，自动解算测站坐标与定向，解决了通视条件不佳区域的设站难题。

“偏心测量”系列功能（角度偏心、距离偏心、圆柱偏心等）帮助测量员应对棱镜无法直接放置于目标点的各种特殊情况。面积与周长计算、丰富的坐标几何（COGO）计算功能（如反算、方向距离、导线计算等），使得仪器不仅是数据采集工具，更是一个现场数据处理终端。

高效建站与精准放样

快速、准确地建立测站是全站仪工作的第一步。说明书提供了多种建站方法：已知点建站（输入测站坐标和后视坐标或方位角）、角度建站（输入后视方向角度）以及功能强大的“后方交会”。后方交会程序尤其灵活，可根据现场已知点分布情况选择最佳观测方案，计算过程采用最小二乘法，结果可靠。

放样功能是工程实施的核心。仪器支持多种放样模式：既可以通过输入待放样点的设计坐标进行“坐标放样”，实时显示当前点位与设计点的偏差（dHA， dHD， dVD），引导司镜员快速定位；也可以进行“角度距离放样”。更值得一提的是其“道路放样”功能，用户可提前输入道路的平曲线（直线、圆弧、缓和曲线）与竖曲线设计参数，放样时只需输入里程桩号，仪器便能自动计算出该桩号的中桩、边桩乃至任意偏距点的三维坐标，并引导放样，极大提升了道路、管线等线性工程的施工效率。

数据管理与系统维护

规范的数据管理是测量成果质量的保障。仪器具备完善的“数据管理”模块，可以查看、编辑、删除原始观测数据、坐标数据，管理点名与编码列表。数据可通过RS-232C串口、USB接口或SD卡方便地导入导出，与计算机进行交互，实现内外业一体化作业。

说明书中特别强调了仪器的日常维护与保养，这是确保其长期稳定运行的关键。例如，应避免物镜直接对准强烈日光，建议使用太阳滤光镜；仪器应在干燥处存放，注意防震、防尘、防潮；从温差大的环境取出时，应静置适应后再使用；长期不用需卸下电池并定期充电；清洁光学部件必须使用专用的脱脂棉或镜头纸。若仪器功能异常，严禁非专业人员擅自拆卸。

安全应用与广泛领域

安全永远是第一位的。说明书对激光安全进行了明确警示，内置的可见激光测距光路功率虽在安全范围内，但仍需避免激光直射人眼。仪器的防水防尘等级达到IP55，能够适应多种野外恶劣环境，但被雨水淋湿后，必须擦干并通风静置，切勿立即通电。

正是凭借上述卓越特性，RTS-822R与RTS-822R3系列全站仪在众多领域大放异彩。在大型不规则房产测绘、钢结构与船舶制造定位中，其免棱镜功能省时省力；在大坝、桥梁的变形监测中，其高精度与稳定性提供可靠数据支持；在隧道掘进、矿山测量、电力线勘测等复杂场景下，其丰富的程序功能如参考线放样、对边测量等，成为工程师攻坚克难的得力助手。
