在工程测绘的世界里，每一毫米的精度都关乎着项目的成败。瑞得RTS-822LX全站仪，作为一款集光栅盘测角系统、智能操作与长测程于一身的专业仪器，正是测量工程师手中征服复杂地形的利器。本文将深入剖析RTS-822LX全站仪的使用精髓，从开箱验收到高级应用，为您呈现一份超越常规说明书的实战指南，助您不仅会用，更能精通，让每一次测量都成为一次精准的艺术创作。

开箱准备与基础架设

成功测量的第一步始于完美的架设。打开仪器箱，除了主机，您会看到包括可充电镍氢电池、光学对中器、脚螺旋在内的全套组件。仪器重约5.8公斤，尺寸紧凑，便于野外携带。使用前，务必在适宜的环境下让仪器适应温度，避免骤变影响性能。

架设三角架是基础中的基础。选择坚实地面，将三脚架升至合适高度，确保顶面大致水平并位于测站点正上方。小心安置仪器并拧紧中心连接螺旋。调整光学对点器目镜使十字丝清晰，通过移动两条架腿粗瞄测站点。随后，调节三个脚螺旋，使对点器十字丝中心精确对准地面标志点，这是后续一切精度的根基。

初步对中后，进入整平环节。首先观察圆水准器，通过伸缩三脚架腿使其气泡大致居中，完成粗平。精平则需要使用管水准器：转动仪器使管水准器平行于任意两个脚螺旋的连线，相向或反向旋转这两个脚螺旋使气泡居中；再将仪器旋转90度，调节第三个脚螺旋使气泡再次居中。这个过程可能需要反复一两次，直至仪器旋转至任何方向，管水准气泡都稳定居中。仪器竖轴已处于铅垂状态，为高精度观测创造了条件。

电源管理与系统初始化

电力是全站仪的生命线。RTS-822LX采用直流6V可充电电池，理论连续工作时间可达8小时。在出发前，务必确认电池已充满电。开机后，第一时间关注显示屏右上角的电池电量图标，确保有充足电力完成当前阶段的测量任务。若电量不足，必须及时更换备用电池或连接充电器，避免测量中途断电导致数据丢失。

开机后，仪器会进行自检。主屏幕显示丰富的信息，包括角度、距离、坐标等。您需要根据测量任务进行必要的初始设置。首先是温度和气压的输入，这对保证测距精度至关重要，因为光波在大气中的传播速度受这些参数影响。仪器内部可能有传感器，但为了最高精度，建议使用经过校准的温压计手动输入实测值。

设置棱镜常数。这是最容易出错却至关重要的环节。不同的棱镜（如圆棱镜、微型棱镜）或免棱镜模式，其常数截然不同。使用前必须确认所配棱镜的准确常数（通常标在棱镜上，如-30mm、0mm等），并在仪器菜单中正确设置。错误的常数将直接导致所有距离测量产生系统性偏差。确认测量模式是“精测”而非“跟踪”，以确保每次读数都是稳定后的最高精度值。

核心测量程序实战应用

掌握了基础架设与设置，便进入了激动人心的测量实战阶段。RTS-822LX内置了丰富的测量程序，能满足从简单到复杂的各类工程需求。最基本的操作是坐标测量。在已知测站点和后视点坐标并完成设站后，照准目标点上的棱镜，按下测量键，仪器瞬间便能解算出目标点的三维坐标，并显示在屏幕上。这个过程融合了角度和距离的同时观测，是全站仪效率的集中体现。

坐标放样则是将设计图纸落地的关键程序。进入放样模式，输入待放样点的设计坐标，仪器会实时计算并显示当前视线方向与目标方向的水平角差值、以及当前棱镜位置与目标点的距离差值。操作员只需根据屏幕提示“向左/向右”“前进/后退”指挥司镜员移动，直至差值为零，该点即被精确标定在地面上。这个过程如同在现实世界中“打印”设计蓝图。

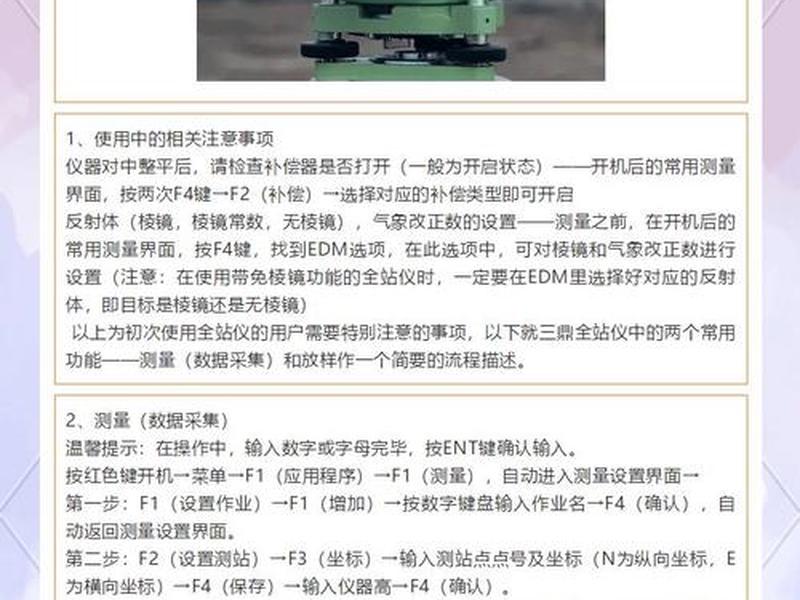

对于控制测量，导线测量程序尤为重要。仪器支持闭合导线、附合导线和支导线等多种模式。观测时，应遵循测量规范，盘左盘右观测多个测回以消除误差。仪器内置的双轴补偿功能可以自动修正因竖轴微小倾斜对竖直角和水平角的影响，但前提是倾斜在补偿范围内（通常±3′）。若屏幕显示“补偿超限”，则必须重新人工精密整平仪器。

高级功能与数据管理

当您征服了基本操作，RTS-822LX更强大的高级功能将为您打开新世界的大门。后方交会功能允许您在无法直接架设在已知点上的情况下，通过观测多个已知点来反算测站点的坐标，极大地增强了在复杂地形中的设站灵活性。两点、三点后方交会各有适用场景，需要选择图形条件良好的已知点以确保解算精度。

面积计算功能对于土地勘测定界、工程计量非常实用。您只需沿着边界连续测量一系列拐点坐标，仪器便能自动闭合图形并计算出周长和面积。参考线放样功能则简化了道路、管线等线性工程的放样工作，您可以定义一条基线，然后直接放样相对于该基线的偏距和桩号。

高效的数据管理是现代测量的标志。仪器内置内存可以存储成千上万个点的数据。养成良好的数据管理习惯至关重要：为每个项目建立独立的文件，使用包含工程名、日期、测区的清晰命名规则（如“XX公路边坡监测_20250416”）。数据可以通过数据线导出到电脑，或与专业的成图软件（如南方CASS）联机，实现从外业采集到内业成图的无缝衔接。

维护保养与故障排查

精密的仪器需要细心的呵护。日常使用中，应避免物镜直接对准强烈的太阳，以防损坏测距部件。仪器从箱中取出或放入前，应关闭电源。运输过程中，务必将其稳妥地放置在专用仪器箱内，利用内部泡沫进行固定，防震防撞。

清洁时，使用专用的镜头纸轻轻擦拭物镜、目镜玻璃表面，严禁用手触摸。若仪器表面沾有灰尘，可用软毛刷拂去。长期不使用时，应将电池取出单独存放，并将仪器置于干燥、温度恒定的环境中。如果仪器功能出现异常，切勿自行拆卸，应送交专业维修机构处理。

常见问题排查：如果测量距离异常短或无法测距，请检查棱镜常数设置、大气改正数（温压）设置，以及镜头是否清洁。如果角度显示跳动大，检查仪器是否严格整平，或附近有无强震动源。熟悉这些基本排查步骤，能在野外迅速恢复生产，节省宝贵时间。

安全规范与作业效率提升

安全永远是第一位的。在公路、铁路、建筑工地等复杂环境作业时，测量员必须穿戴醒目的反光衣，并设置安全警示标志。仪器架设应选择稳固、安全且视野开阔的位置，远离车辆行驶路径和可能坠物的区域。雷雨天气应立即停止观测，收起仪器。

提升作业效率有诸多窍门。例如，在通视良好的多个测站间，采用“跳点法”设站，保留一个以上可见的已测点作为检核。对于重复性的放样工作，可以提前在仪器中存入所有放样点坐标文件。团队配合也至关重要，观测员与司镜员之间应建立清晰、简洁的指令系统（如对讲机用语），并养成测量完成后立即备份数据的习惯。将仪器的高级功能，如激光对点、免棱镜测量（在有效距离和反射条件下）应用于合适场景，能显著提升特殊地形的作业速度。
