想象一下，当普通的GPS还在告诉你“大概在这个街区”时，有一种技术却能精确地指出你脚下这块地砖的某个特定边角。这就是RTK（实时动态载波相位差分技术）带来的革命。它如同为卫星定位装上了“显微镜”，将精度从米级直接提升至厘米甚至毫米级。无论是测绘地形、施工放样，还是无人机植保、自动驾驶，RTK技术都是实现高精度空间感知的核心基石。卓越精度的背后，离不开一套严谨、规范的架设流程。本文将为你揭开RTK系统从硬件准备到精准测量的完整面纱，一步步引导你掌握这门将模糊世界变为精确数字地图的“炼金术”。

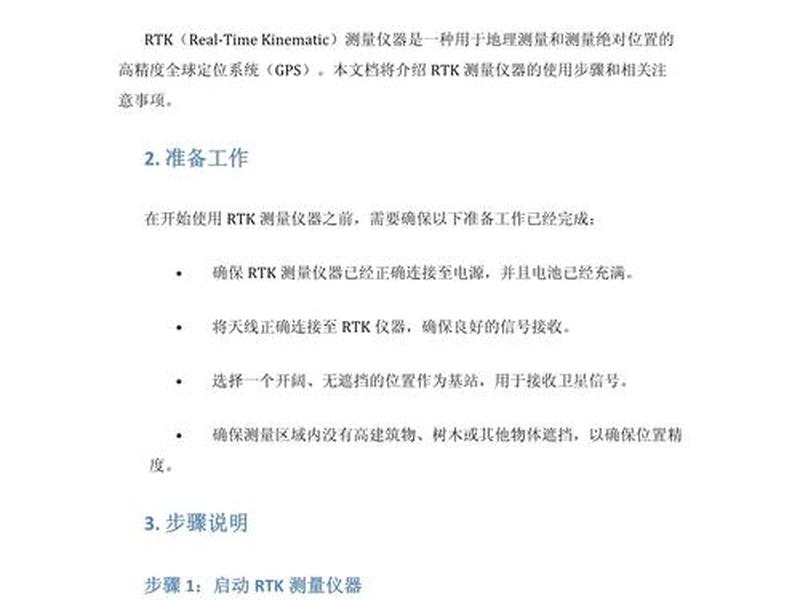

一、准备工作与设备认知

任何精密作业的成功，都始于周全的准备。在接触RTK设备之前，你需要对其组成部分建立清晰的认知。一套典型的RTK系统主要包括基准站、移动站（流动站）以及连接它们的数据链。基准站是系统的“心脏”，必须架设在已知精确坐标或视野开阔的未知点上，它的任务是接收原始卫星信号并计算误差改正数。移动站则是奔赴现场的“侦察兵”，接收卫星信号的也接收来自基准站的改正信息，从而实时解算出自身的高精度位置。

硬件清单是行动的蓝图。你需要确认拥有：RTK接收机（至少两台，分别用作基站和移动站）、高精度测量天线（强烈建议使用支持多频段的GNSS天线）、稳固的三脚架、电台（若采用电台模式）或SIM卡（若采用网络模式）、大容量蓄电池以及连接线缆。特别要注意天线，它是信号捕获的第一关，劣质或普通GPS天线会成为整个系统的性能瓶颈。在出发前，务必检查所有设备电量充足，线缆接口完好，并熟悉接收机上的状态指示灯——电源灯、卫星锁定灯、数据链灯和RTK固定灯，它们是你在野外判断设备状态的“语言”。

环境勘察同样不可忽视。基准站的架设点应尽可能选择地势较高、视野开阔、远离高压线和大面积水域的稳固地点。这能最大限度地保证卫星信号的接收质量，并减少无线电数据链的传输干扰。一个好的架设点，是成功的一半。

二、基准站的架设与启动

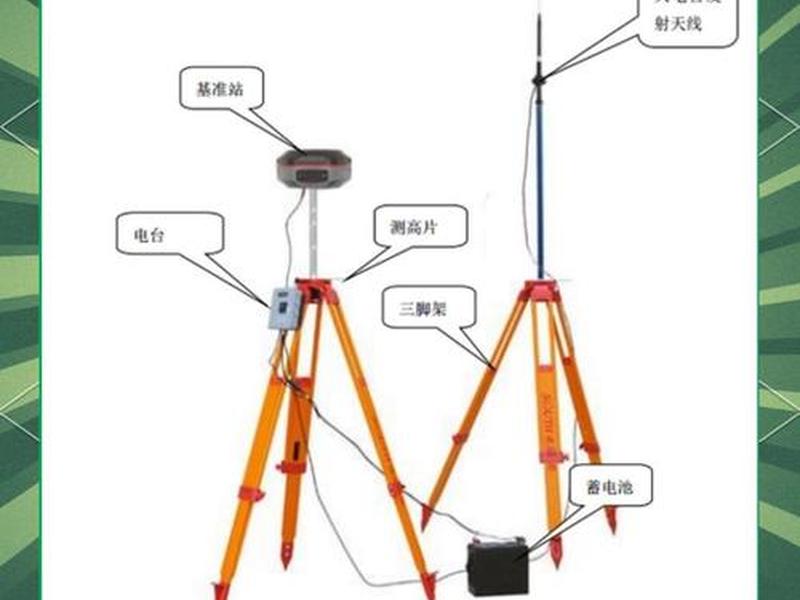

基准站的架设，是为整个RTK系统奠定“时空基准”的关键一步。首先进行物理架设：展开三脚架并安置在选好的点位上方，通过光学对点器或激光对中器进行严格对中整平（若架设在已知控制点上，此步骤至关重要）。然后将接收机主机稳妥地安装到基座上，连接高精度天线。天线应利用加长杆竖直安置在另一个三脚架上，两个三脚架之间建议保持3米以上距离，以避免相互干扰。

接下来是电气连接。用多用途电缆（常为Y形线）将主机、电台（若使用）和蓄电池正确连接。注意区分接口，通常红色五针接口连接主机，黑色接口连接电台，红黑夹子连接蓄电池正负极。确认连接牢固后，依次打开蓄电池和接收机电源。接收机电源灯应常亮，卫星信号灯开始闪烁并逐渐转为常亮，表示已成功锁定卫星。

启动基准站的核心在于参数配置。使用专用的测量手簿或配置软件（如工程之星）通过蓝牙或Wi-Fi连接基准站主机。进入基准站设置菜单，关键参数包括：工作模式选择“基准站”；数据链根据你的通讯方式选择“外挂电台”、“内置网络”或“CORS”等；差分格式通常选择RTCM3.2或RTCM3.0；发射间隔设为1秒。设置完成后，点击“启动”或“应用”。成功启动的标志是主机上的数据发射灯（通常为TX灯）开始有规律地闪烁（例如每秒一次），这表示基准站正在持续播发差分改正信号，已成为一个可靠的坐标源头。

三、移动站的设置与连接

当基准站稳定运行，向空中播撒着精度的“种子”时，移动站的使命就是去收获这些种子。同样需要进行物理准备，将移动站接收机安装在对中杆上，并连接好天线。开机后，使用手簿连接移动站主机。

进入移动站设置界面，其配置必须与基准站相匹配，这是建立通讯的密码。数据链类型需与基准站一致：若基准站使用外挂电台，则移动站选择“电台”模式，并将频道和协议设置为与基准站电台完全相同；若基准站使用网络（如4G/NTRIP）播发，则移动站选择“网络”模式，输入相同的服务器地址、端口、账号和密码（或源列表）。差分格式同样需设置为RTCM3.0/3.2。

设置完成后，移动站开始同时接收卫星信号和基准站的差分数据流。观察移动站主机状态灯和手簿软件界面。连接成功初期，软件可能会显示“单点解”，精度在米级。随后，当差分数据开始生效，状态会变为“浮动解”。最终，经过一段初始化时间（通常几十秒到几分钟），当整周模糊度被成功固定，状态将跃变为“固定解”。这是激动人心的时刻——手簿屏幕上的坐标精度显示通常从米级瞬间跳变为厘米级（如0.015m），意味着移动站已经获得了实时的高精度定位能力，可以开始进行测量作业了。

四、坐标转换与点校正

获得“固定解”并不意味着立刻就能测量出符合当地图纸要求的坐标。RTK直接输出的坐标是基于WGS-84或CGCS2000的经纬度大地坐标，而实际工程中，我们使用的是投影到平面上的直角坐标（如北京54、西安80、地方独立坐标系等）。必须进行坐标转换，这一过程通常通过“点校正”或“求转换参数”来实现。

点校正的本质，是建立RTK测量的地心坐标与当地实用坐标之间的数学映射关系。你需要至少两个（建议三个或以上，且分布均匀）已知控制点的两套坐标：一套是RTK在当地测得的WGS-84经纬度或空间直角坐标，另一套是该点已知的当地平面坐标和高程。将移动站对中整平后立于第一个已知控制点上，在固定解状态下，采集该点的WGS-84坐标，并保存为一个测量点（如G1）。在手簿软件中找到“点校正”或“求转换参数”功能，将测量点G1与对应的已知控制点K1进行配对添加。重复此过程，添加第二对、第三对点。

添加完成后，软件会自动计算出一组转换参数（四参数或七参数）。计算完成后，务必检查残差，通常要求平面和高程残差都在厘米级以内，以确保转换的可靠性。然后，应用这组参数，并建议寻找一个未参与计算的检核点进行复核测量，验证转换后的坐标与已知值是否吻合。只有通过检核，这套参数才能用于后续的全部测量工作，确保数据从始至终都“说同一种语言”。

五、数据采集与工程放样

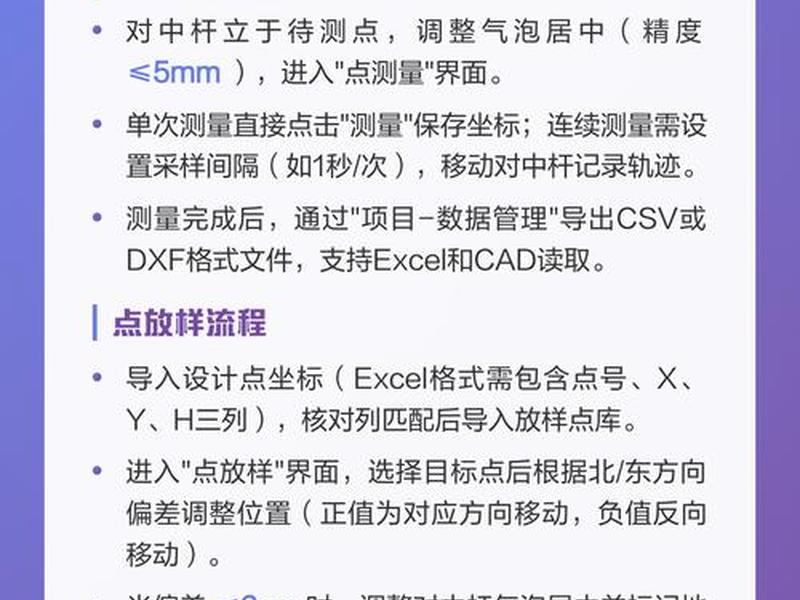

当一切参数就绪，RTK系统便化身为高效的数据采集与放样神器。在测量界面，将移动站天线对中杆立于待测点上方，待状态稳定为“固定解”后，点击测量按钮，输入点号、天线高（注意量测方式：斜高或直高，需与设置一致）并保存，一个点的三维坐标便瞬间记录完毕。其效率是传统全站仪的数十倍，且不要求点与点之间通视。

放样功能则反向操作，将设计图纸上的坐标付诸现实。在放样界面，输入或从文件导入需要放样的目标点坐标。软件会实时显示你当前位置与目标点的方位、距离和高差偏差。跟随手簿上的导航箭头和距离提示——“向前5米，向左0.3米”——如同玩一个高精度的寻宝游戏，直到平面和高程偏差都接近于零，此时天线对中杆底部的位置，就是需要标定的精确点位。无论是道路中线桩、建筑物角点还是农田边界，都能被快速、精准地落实到实地。

在整个作业过程中，需时刻关注卫星数量、PDOP值（位置精度因子，最好小于3）和固定解状态。尽量避免在树下、楼角等信号遮挡严重的地方长时间停留或测量。每天工作开始和结束时，最好在同一已知点上进行复核测量，以监测系统的稳定性和可靠性。

六、数据导出与收尾工作

外业测量结束后，智慧的结晶存储在手簿或接收机内存中，需要妥善导出和管理。在手簿软件的项目管理模块中，找到数据导出功能。你可以将测量点、放样点等数据导出为常见的格式，如DXF、TXT、CSV或特定测绘软件格式，方便在CAD或GIS中进行后续的绘图、分析和设计。

导出时，注意检查坐标系统、点类型等属性是否正确无误。数据备份至关重要，建议同时备份到手簿存储卡和电脑中。按照规范流程关闭设备：先断开手簿连接，然后依次关闭移动站、基准站主机，最后关闭蓄电池。拆卸设备时，小心收纳天线和线缆，避免损坏精密接口。

回顾一天的作业，从清晨的架站准备，到烈日下的奔波测量，再到黄昏时的数据导出，一套流畅的RTK操作流程，就像完成了一次精密的协同舞蹈。每个步骤都环环相扣，任何一环的疏忽都可能导致精度的损失甚至作业的失败。
