在道路施工的宏大乐章中，精准的边线如同乐曲的五线谱，决定着工程的节奏与成败。当传统方法在复杂地形与高要求精度面前显得力不从心时，RTK技术如同一把锋利的“空间刻刀”，为测量人打开了全新的维度。本文将深入探讨如何运用RTK这把利器，高效、精准地完成道路边线放样，揭开从数据准备到现场实操的完整面纱，助您在数字化施工的浪潮中游刃有余。

一、放样基石：数据准备与道路设计

一切精准放样的起点，始于严谨的数据准备。这并非简单的文件传输，而是一场设计与现实的精密对话。

核心在于道路设计文件的生成与导入。现代测量软件，如工程之星、测地通等，已能完美处理包括卵形曲线、虚交、断链在内的复杂线形。工程师需要在软件中，依据设计图纸，完整输入道路的平面线位、纵断面高程、标准横断面、超高、加宽以及边坡等参数，构建一个完整的数字道路模型。这个过程，是将二维图纸转化为三维空间坐标体系的关键一步，任何细微的疏漏都可能在现场被放大。

是坐标系统的统一与校准。将设计文件导入RTK手簿前，必须确保项目坐标系统与设计文件完全一致。这通常通过“点校正”或“求转换参数”来实现，即利用现场已知的控制点坐标，解算出WGS-84坐标系与地方施工坐标系之间的转换关系。只有参数准确，RTK接收机解算出的实时坐标才能与设计坐标无缝对接，否则所有的放样都将失去意义，如同在错误的地图上寻找宝藏。

是对设计数据的反复检核。利用软件的图形化预览功能，直观检查道路线形是否平滑，横断面变化是否合理。一些先进的AI算法甚至能自动识别并编译道路数据，帮助用户快速完成数据录入与错误排查，将隐患消灭在出发之前。

二、实战核心：边线放样的具体操作流程

当设备与数据准备就绪，真正的舞台属于现场。边线放样的操作流程，是一场人与机器、数字与现实的共舞。

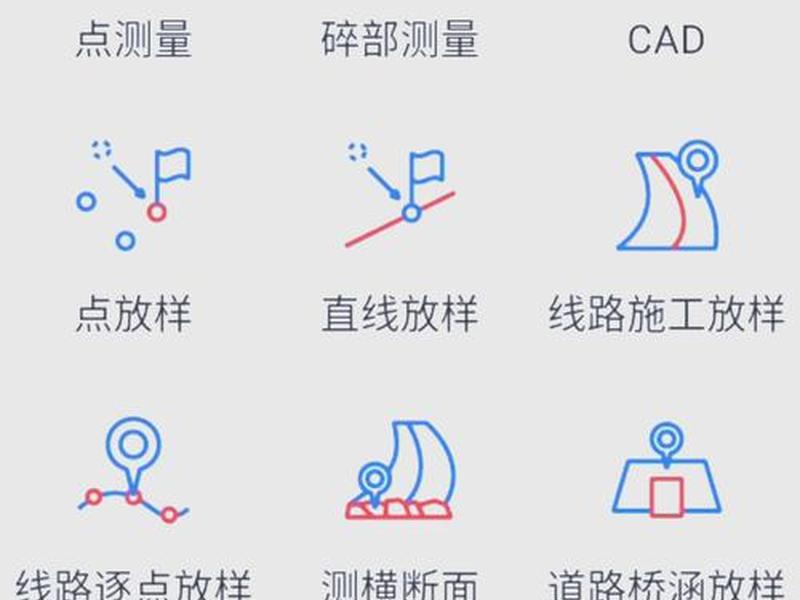

操作的第一步是加载道路文件并进入放样模块。在手簿软件主界面，依次点击“测量”、“道路放样”、“目标”，打开已设计好的线路文件。软件界面会以图形和列表形式展示道路中线及沿线桩号。对于边线放样，通常选择“中线放样”或专门的“边桩放样”功能。系统会根据道路模型，实时计算并显示移动站（即对中杆）当前位置相对于道路中线的里程、偏距（左负右正）以及填挖高度。

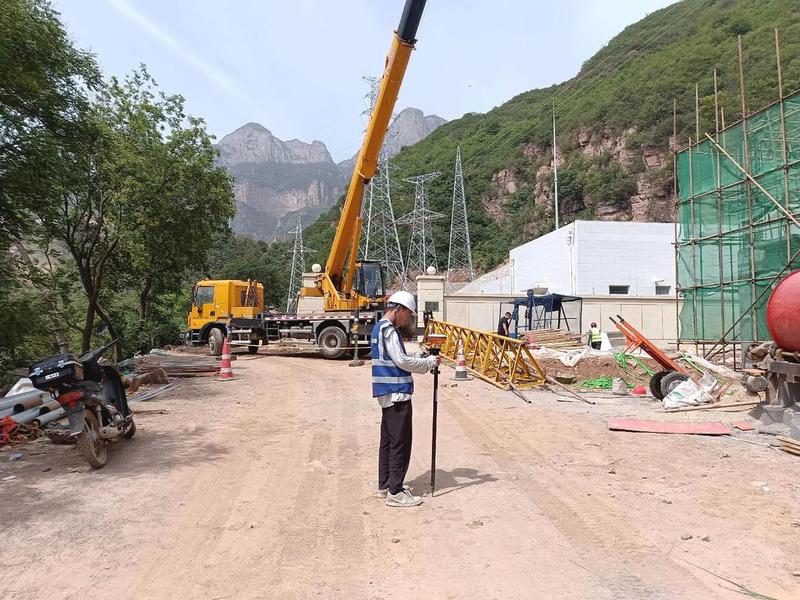

接下来，是导航与定位的精妙过程。根据手簿屏幕上的动态提示——例如显示“向左2.5米，填方0.3米”——作业人员移动对中杆。屏幕上的箭头图标代表当前位置，目标边线点则常以旗帜或圆圈图标标示。随着不断移动，DX（东西方向偏差）、DY（南北方向偏差）的数值逐渐趋近于零，当偏距值满足预设的放样限差（如±3厘米）时，即表示已抵达设计边线位置。

在此过程中，图形化界面提供了无与伦比的直观性。不仅能看到抽象的数字变化，更能看到代表自身位置的图标在道路横断面图上实时移动，与边线设计位置重合。对于弯道或复杂横断面（如带有加宽、超高的路段），系统会自动计算并引导至正确的空间位置，彻底告别了传统方法中繁复的现场计算与拉尺。

三、效率跃升：横断面采集与边坡放样联动

现代RTK道路放样的精髓，在于其功能的集成与联动。边线放样绝非孤立环节，它与横断面采集、边坡放样共同构成了一套高效的施工控制系统。

完成边桩放样并确认点位后，可以立即切换到“横断面采集”模式。在此模式下，只需沿着垂直于道路中线的方向移动，软件便会自动记录下地面点的三维坐标，快速完成该里程处横断面地形数据的采集。这为后续的土方量计算、边坡开挖线确定提供了第一手资料。关键在于，采集横断面时，必须首先采集该断面的中桩坐标，以保证数据结构的完整性。

而对于填挖方量巨大的路段，边坡放样功能则大显神威。在软件中选择“边坡放样”，并指定待放样的中桩里程，屏幕上便会清晰呈现出该处的设计边坡坡形。作业时，手簿会实时显示当前位置到坡顶、坡脚或平台的距离与高差，并给出“向内”或“向外”的移动指引。这使得复杂的三维边坡开挖或填筑变得像按图索骥一样简单，施工人员能直观地判断需要开挖或回填的土方量。

这种联动将放样、检测、验收融为一体。放样边线的其实时显示的“填挖值”就是最直接的施工指导；采集的横断面数据可直接导入专业软件，自动生成断面图与土方报表，实现了从外业到内业的无缝闭环。

四、精度保障：关键技巧与误差控制

在追求效率的精度是RTK放样不可动摇的生命线。确保厘米级精度，需要贯穿始终的严谨态度与关键技术把控。

首要条件是确保RTK处于稳定的“固定解”状态。这依赖于良好的卫星信号与差分信号（通过CORS网络或电台）。作业时应尽量避免在高楼、密林或强电磁干扰源附近操作，并时刻关注手簿上显示的卫星数量、PDOP值及解算状态。信号不稳时的“浮动解”或“单点解”状态下获取的数据不可用于放样。

是仪器的正确设置与校验。除了初始的参数校准，在每天开工前或长时间作业后，都应在已知控制点上进行精度复核，检查仪器常数是否正确。对中杆的气泡务必居中，杆高输入准确。对于有倾斜补偿功能的惯导RTK，需确保其倾斜测量功能已校准并启用，这能在杆尖难以严格对中时（如草丛、碎石地）仍保证测量精度。

是采取科学的作业方法。对于道路起终点、曲线主点等关键位置，应采用“点放样”功能进行精确打桩。对于长直线边线，可放样数个点后拉线复核线性。在复杂或怀疑有误的区域，应对同一桩号进行多次测量取平均值，或换人换仪器进行复核。记住，RTK提供的是实时定位能力，但最终的精度掌控，依然在严谨的测量人手中。

五、场景深化：应对复杂环境的策略

真实的施工现场从不完美，RTK技术的强大在于其应对复杂环境的适应性与灵活性。

在信号遮挡严重的路段，如隧道口、桥下或狭窄街区，单纯的网络RTK可能失效。可切换至“电台模式”，通过架设临时基准站来提供差分信号，保证作业连续性。虽然电台模式作业距离相对较短（通常数公里），且需额外携带电瓶，但其信号稳定，不受移动网络覆盖影响。

面对设计变更或局部调整，RTK的灵活性得以凸显。无需重新计算大量坐标，只需在手簿软件中，依据变更指令调整道路设计文件中的相应参数（如曲线半径、加宽值），系统便会立即重新计算所有相关点的坐标。现场人员可快速对变更后的边线进行重新放样，极大提升了应对施工动态变化的能力。

对于园林、市政等包含大量不规则边线或景观元素的工程，RTK的“CAD放样”功能更为强大。直接将设计单位的CAD图纸（DWG/DXF格式）导入到手簿中，即可在图形界面直接捕捉任何点、线进行放样。这彻底打破了道路放样的范畴，使得任何复杂形状的边界放样都变得直观而高效，实现了“所见即所测”的飞跃。

六、未来展望：智能化与图形化的发展趋势

技术从未停止进化，RTK道路放样的未来，正朝着更智能、更直观、更集成的方向疾驰。

图形化施工已成为绝对主流。未来的软件界面，将不仅仅是数字和简单线条，而是融合了BIM模型、实景三维地图的沉浸式环境。测量员仿佛戴着“数字眼镜”，能在叠加了设计模型的真实场景中作业，边坡、挡墙、涵洞等结构物将以三维模型形式清晰呈现，放样过程如同在玩一个高精度的“实景寻宝游戏”。

人工智能的深度介入正在改变工作流程。AI算法不仅能自动编译和检查道路设计数据，更能根据实时采集的地形数据，智能推荐最优的边坡坡率或土方调配方案。在放样过程中，系统可基于历史数据和实时工况，预测可能存在的碰撞或冲突风险，提前发出预警。

与无人机、三维激光扫描等设备的联动将更加紧密。无人机可快速获取大范围的地面三维信息，与RTK放样点进行融合比对，实现施工进度与质量的宏观监控。而手持RTK设备本身，也正朝着集成化、坚固化、长续航发展，以适应各种恶劣的野外环境，成为测量员手中真正可靠的全能伙伴。
