当RTK接收机在您手中嗡鸣，卫星信号如无形的丝线从天际垂落，您是否曾对着屏幕上跳跃的WGS84坐标感到一丝迷茫？如何将这些全球通用的经纬度，精准地“锚定”在脚下这片具体的工地上，转换为施工图纸上那一个个熟悉的XY坐标？这其中的魔法钥匙，便是坐标系建立。而一个萦绕在无数测量新手心头的核心谜题是：完成这个神奇的转换，究竟需要几个控制点？是两个点勉强可行，还是三个点才够稳妥？本文将带您拨开迷雾，深入RTK坐标系建立的核心腹地，不仅提供一份清晰易懂的教程，更将彻底揭开关于控制点数量的真相。

坐标系建立的本质与核心

在深入步骤之前，我们必须理解RTK建立坐标系的本质。RTK设备直接接收并解算出的坐标，是基于WGS-84椭球的经纬度（BLH）或空间直角坐标（XYZ），这是一个全球统一的框架。而我们的工程项目，无论是道路、建筑还是管线，都使用着基于本地投影（如高斯投影）的平面直角坐标系。所谓“建立坐标系”，实质是求解一套精确的转换参数，将RTK的“世界语言”翻译成项目的“地方方言”。

这个过程绝非简单的平移。它可能涉及椭球体的变换（如从WGS-84转到北京54或CGCS2000）、投影计算，以及更关键的平面与高程校正。控制点的作用，就是为这套复杂的“翻译规则”提供校准的基准。它们的数量、质量和分布，直接决定了“翻译”的精度与可靠性。坊间流传的“两个点就够了”的说法，其实隐藏着巨大的风险陷阱。

控制点数量的终极答案

那么，建立坐标系到底需要几个点？答案是：至少需要三个分布良好的控制点，才能进行安全可靠的转换参数计算。 两个点是最低的理论下限，但存在严重缺陷。

仅使用两个控制点，只能计算最简单的“四参数”（包含两个平移量、一个旋转角和一个比例尺因子）。这种计算强制假设两个坐标系之间没有扭曲，将转换视为单纯的旋转、缩放和平移。现实中的坐标系变形复杂，两个点无法检测和控制残差，一旦点位本身存在误差或分布不理想（如两点距离过近或几乎在一条线上），就会将误差放大到整个测区，导致远离控制点的区域出现不可接受的偏差。

引入第三个控制点，是质变的关键。它不再是“可选项”，而是“安全阀”。三个点可以计算更稳健的七参数（三个平移、三个旋转、一个缩放），更重要的是，它可以进行“残差分析”。软件在计算后，会显示每个控制点的水平残差和高程残差。操作员可以直观判断：哪个点的输入可能有误？整体拟合精度是否达标？这第三个点，扮演了“检核者”的角色，确保转换模型正确可靠，将粗差拒之门外。对于大面积或高精度项目，甚至需要更多点（4-6个）进行拟合，以削弱偶然误差，提升整体均匀性。

新建工程与坐标系统设置

实战开始的第一步，是创建战场——新建工程。打开手簿软件（如工程之星、Hi-Survey等），进入工程管理功能，创建一个新工程，赋予其清晰的项目名称。紧接着，进入核心的“坐标系统”设置界面。

这里需要完成几项关键配置：首先是目标椭球，根据项目要求选择，如国内现多采用CGCS2000。其次是投影参数，通常选择高斯投影，并正确设置中央子午线（可手动输入当地经度，或使用软件自动获取功能）。这一步定义了坐标的“骨架”。最后是转换参数的选择，这决定了后续的校准方式。软件界面中通常会看到“四参数”、“七参数”、“校正参数”等选项，在初始设置时，我们通常保持其为未激活状态，等待通过控制点来计算和赋予它们具体的数值。

采集与输入控制点坐标

这是将现实世界与数字世界连接的关键一步。您需要一套已知的、精度可靠的控制点成果，这些点同时拥有两套坐标：一套是项目所需的施工坐标（平面坐标X,Y和高程H），另一套是RTK在当地测得的WGS-84大地坐标（B,L,H）。

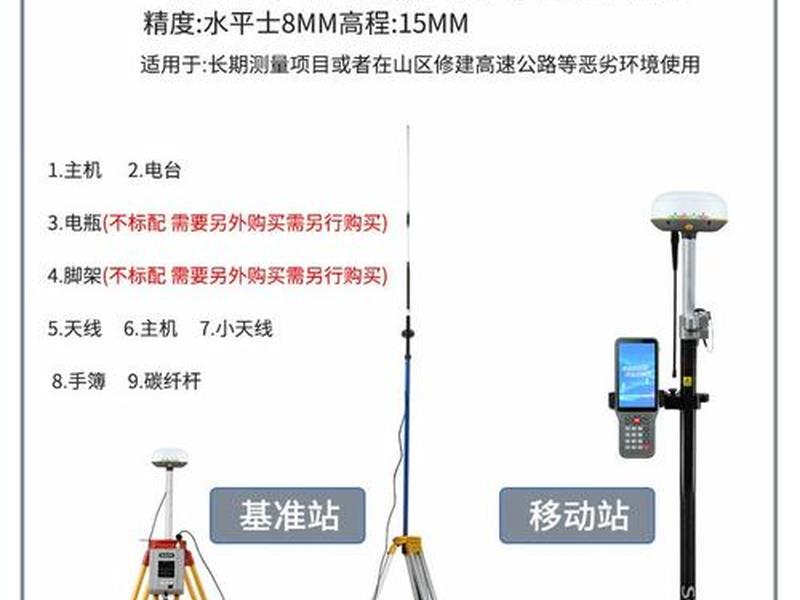

将已知的施工坐标输入到手簿的坐标点库中。然后，携带RTK移动站，依次走到每个控制点的实际标志点上。对中整平，在RTK达到“固定解”状态下，采集该点的WGS-84原始坐标。必须确保点名对应关系绝对正确，即点库中“KZ1”的施工坐标，对应现场在KZ1点上采集的WGS-84坐标。一个常见的良好实践是：使用全部已知点（例如4个）进行计算，但留出1个（不参与计算）作为最后的检核点，以验证转换参数的实际效果。

计算与应用转换参数

当至少三个控制点的两套坐标都准备就绪后，便可进入魔法生效的时刻——计算转换参数。在软件的相应菜单（常命名为“求转换参数”或“计算转换参数”）中，通过“添加”功能，将控制点的两套坐标一一配对引入。

点击“计算”，软件将瞬间解算出四参数或七参数的具体数值。务必紧盯几个生命线般的精度指标：比例尺因子应无限接近于1（如0.99999x或1.0000x），水平残差和高程残差通常要求分别小于2厘米和3厘米。如果某个点残差超限或比例尺异常，说明该点可能输入错误、采集不准或点位已遭破坏，必须检查排除。

确认参数合格后，点击“应用”。这些参数便被载入工程，从此，RTK接收机实时测量的每一个点，都将通过这套参数自动转换为您的项目坐标。一个只属于当前测区的、高精度的本地坐标系就此宣告建立。

最后的检核与实战启航

参数应用并非终点，而是另一场检验的开始。明智的做法是，立即测量一个未参与计算的控制点作为检核点。将RTK测得的该点坐标与已知坐标比对，平面和高程误差应在允许范围内（如2-3厘米）。这一步是验证转换参数在整个测区有效性的“试金石”，能有效发现控制点分布不均或个别点存在粗差的问题。

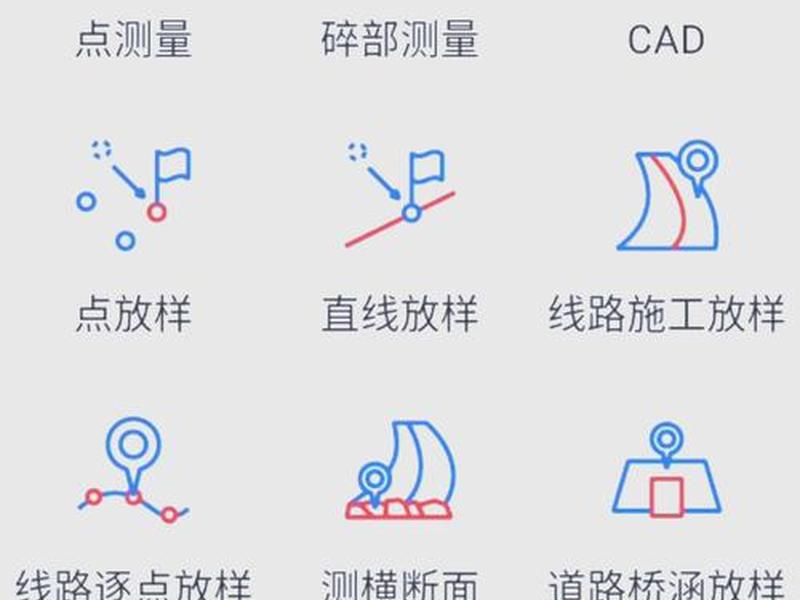

通过检核后，您的RTK便已完成了华丽的蜕变。它不再只是一个输出全球坐标的设备，而是成为了您项目工地上的一把精准尺规。您可以自信地进行点测量、点放样、道路测设等所有作业，每一个数据都稳稳地落在设计的蓝图上。请记住，这个建立的坐标系参数应妥善保存，同一项目后续作业时可直接调用，无需重复计算，除非基站位置或控制网发生了根本变化。
