你是否曾好奇，为何一盏LED灯能如水般丝滑地明暗渐变？为何一台电机的转速能如臂使指般精准控制？这一切魔力的背后，都离不开一个看似神秘的技术核心——PWM（脉冲宽度调制）。它就像一位技艺高超的指挥家，用数字的节奏，谱写出模拟世界的流畅乐章。今天，我们将一同揭开PWM技术的神秘面纱，深入探讨其搭建的骨架与实现的灵魂，从基础概念到实战配置，为你绘制一幅清晰的PWM技术全景图。

一、PWM的魔法：核心原理初探

要搭建PWM，首先要理解它的魔法之源。PWM的本质，是一种用数字信号“模拟”模拟信号的高效技术。想象一下，你快速开关一盏灯，如果开关速度足够快，人眼就会感觉灯光是持续亮着的，只是亮度有所降低。PWM正是基于这种“面积等效原理”，通过调节固定频率方波中“高电平”（开）的时间占比——即占空比，来等效控制输出的平均电压或功率。

占空比从0%到100%的变化，意味着从完全关闭到完全开启的平滑过渡。例如，50%的占空比，意味着在一个周期内，一半时间通电，一半时间断电，负载感受到的平均电压就是电源电压的一半。这种技术的高明之处在于，控制端（如微控制器）只需输出简单的数字高低电平，就能实现对电机速度、灯光亮度、甚至电源输出电压的精细调控，效率极高且电路相对简单。

理解频率与占空比的关系至关重要。频率决定了脉冲重复的快慢，单位是赫兹（Hz）。频率过低，负载（如电机）会产生抖动或噪音；频率过高，则可能增加开关损耗，对器件提出更高要求。在搭建PWM系统前，根据应用场景选择合适的频率范围（如电机控制常用几千赫兹到十几千赫兹），是成功的第一步。

二、硬件基石：搭建PWM的电路架构

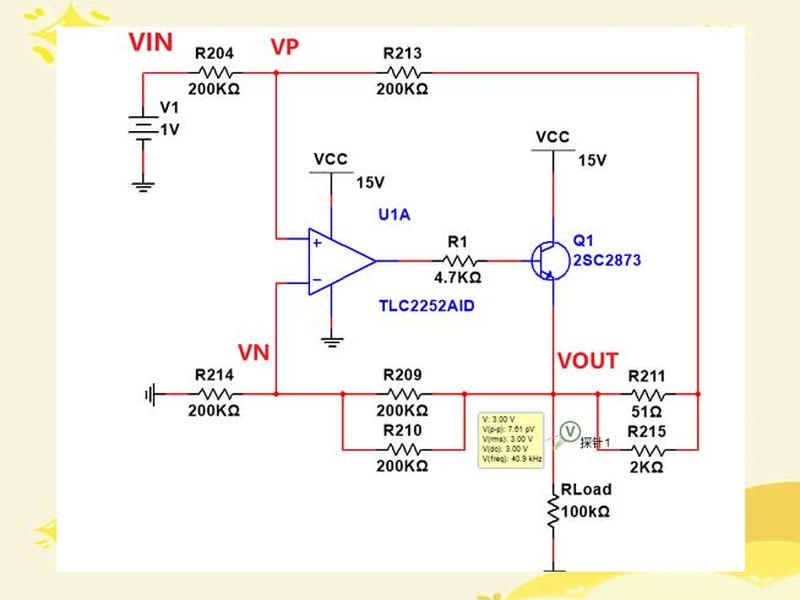

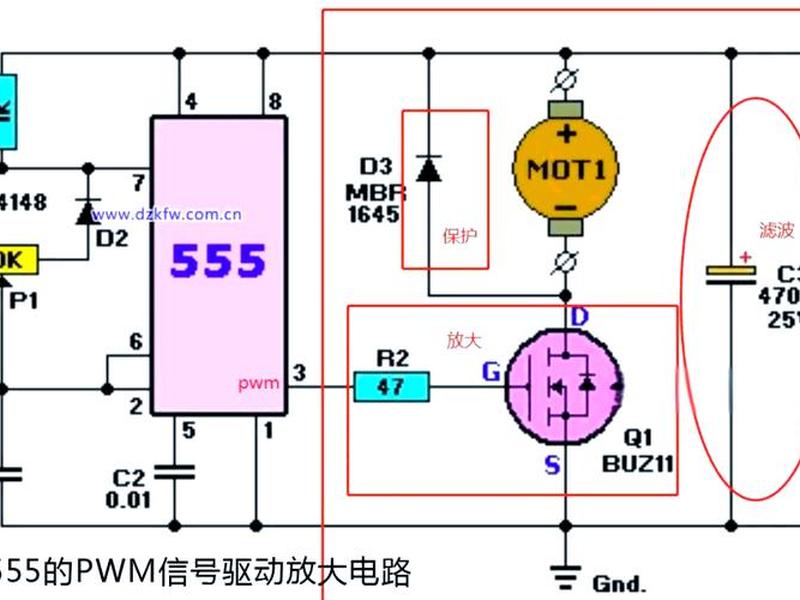

搭建PWM系统，硬件是承载其功能的物理基石。最基本的PWM生成电路离不开几个关键部分：信号发生器、功率开关器件和负载。信号发生器负责产生原始的PWM波形，这通常是微控制器（MCU）的核心任务。MCU内部集成的定时器/计数器模块，是生成精准PWM波的利器。

功率开关器件，如MOSFET或IGBT，扮演着“执行者”的角色。它们接收来自MCU的微弱PWM信号，并以其强大的通断能力，控制流向负载（电机、LED灯串等）的大电流。选择合适的开关器件，需要考虑其耐压、额定电流、开关速度等参数，以确保系统稳定可靠。驱动电路也必不可少，它如同放大器，确保MCU的输出信号能有效、快速地驱动功率开关。

对于更复杂的应用，如三相电机控制或精密电源，电路架构会升级为全桥或半桥拓扑。这些拓扑结构能提供更灵活的电压输出组合。在搭建时，还需考虑保护电路，如缓冲电路（Snubber）用于吸收开关瞬间的电压尖峰，防止器件损坏；滤波电路则可用于平滑PWM输出，减少高频噪声对敏感设备的影响。

三、软件灵魂：微控制器中的PWM实现

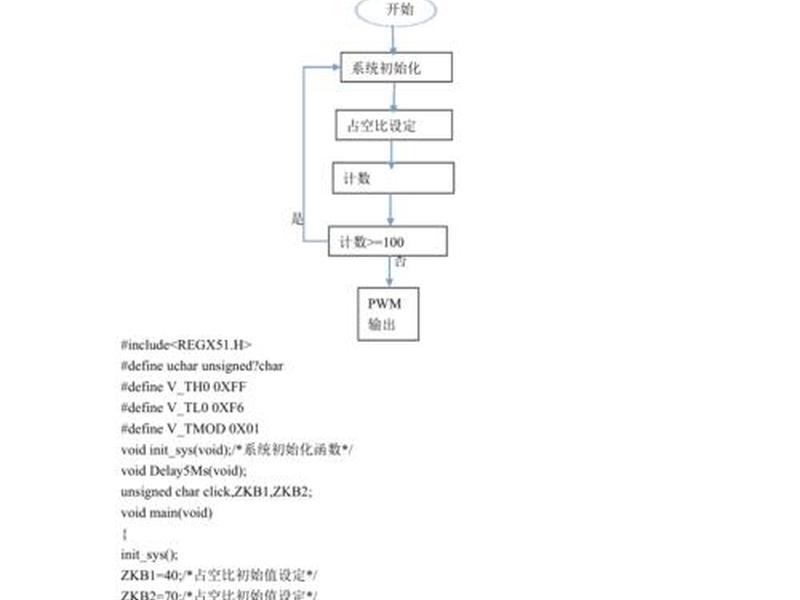

如果说硬件是躯体，那么软件便是赋予PWM系统生命的灵魂。在嵌入式领域，通过微控制器编程实现PWM是主流方式。以常见的STM32系列MCU为例，其内置的高级定时器（如TIM1、TIM8）和通用定时器，都提供了强大的PWM生成功能。

实现过程始于时钟配置。需要正确开启定时器及对应GPIO引脚的时钟源。接着是引脚配置，将指定的GPIO引脚设置为复用推挽输出模式，并将其映射到定时器的特定通道上。最核心的步骤是定时器初始化，这包括设置预分频器（PSC）和自动重装载寄存器（ARR）。预分频器决定了定时器的计数频率，而ARR值则定义了PWM的周期。两者共同决定了PWM的输出频率：频率 = 系统时钟 / ((PSC+1) (ARR+1))。

配置输出比较模式。通过设置捕获/比较寄存器（CCR）的值，来决定PWM的脉宽，即占空比。占空比 = CCR / (ARR+1) 100%。完成这些配置后，使能定时器，相应的引脚便会输出设定好的PWM波形。通过实时修改CCR寄存器的值，即可动态调整占空比，实现实时控制，这正是软件实现的灵活性与魅力所在。

四、关键参数：频率与占空比的精妙权衡

在PWM的搭建与实现中，频率与占空比并非孤立参数，它们之间的精妙权衡直接决定了系统性能。频率的选择是一场关乎平滑度与效率的舞蹈。对于LED调光，几十到几百赫兹的频率可能就足够了，因为人眼有视觉暂留效应。但对于电机控制，为了消除可闻噪音（通常在人耳敏感的20Hz-20kHz范围内），频率往往需要提高到16kHz以上，甚至24kHz，将噪声推向超声范围。

频率并非越高越好。高频意味着功率开关器件单位时间内开关次数剧增，这会导致开关损耗上升，降低整体效率，并可能引发严重的发热问题。更高的频率对MCU的运算能力和驱动电路的响应速度也提出了挑战。工程师必须在平滑的输出效果与系统的能耗、发热、成本之间找到最佳平衡点。

占空比则是控制输出的直接“舵手”。它的精度决定了控制的细腻程度。在数字系统中，占空比的精度受限于定时器的分辨率。例如，一个8位的PWM，其占空比只能以1/256（约0.4%）的步进调整；而16位的PWM则能实现1/65536的精细控制。在需要精密模拟的场合，如音频解码或高精度电源，高分辨率的PWM至关重要。理解并熟练运用这两个参数，是搭建高效、稳定PWM系统的关键。

五、实战应用：从理论到场景的跨越

PWM技术绝非实验室里的花瓶，它的身影活跃于现代科技的各个角落。在电机控制领域，PWM是调速的灵魂。无论是小小的散热风扇，还是电动汽车的驱动电机，通过调节施加在电机上的平均电压（即PWM占空比），即可实现转速的无级平滑调节。先进的矢量控制（FOC）算法更是依赖高速高精度的PWM来实现对电机转矩和磁场的精准解耦控制。

在绿色能源与智能照明方面，PWM大放异彩。太阳能逆变器将电池板的直流电转换为家用交流电，其核心正是PWM技术。LED智能照明通过PWM调光，不仅能实现万千色彩的变幻，还能避免因改变电流而导致的色偏，确保色彩纯正。在精密电源管理中，开关电源（SMPS）利用PWM调整开关管的导通时间，实现高效、稳定的电压转换，其效率远超传统的线性电源。

一个令人振奋的农业应用实例是，在现代精准农业中，采用PWM高频脉冲调制技术的智能变量喷药机，能实现单喷头的独立控制与50厘米级的地块精准施药。系统根据处方图自动调节PWM占空比，控制每个喷头的喷雾量，解决了传统作业中的重喷、漏喷问题，在提升作业效率30%以上的节省了15%-20%的农药，守护了黑土地生态。这正是PWM技术从电子世界走向广阔天地的生动写照。

六、进阶优化：性能提升与未来展望

掌握了基础搭建与实现后，向更高阶迈进意味着对性能的极致追求。硬件层面的优化包括使用开关速度更快、导通电阻更低的第三代半导体器件（如SiC MOSFET、GaN HEMT），以应对更高频率、更高效率的应用需求。采用死区时间控制技术，在桥式电路中防止上下管直通短路，保障系统安全。

软件算法则是挖掘潜力的核心。除了简单的固定占空比控制，还可以引入闭环反馈。例如，通过ADC采样负载的实际电流或速度，与目标值进行比较，再通过PID控制算法动态调整PWM占空比，构成一个自适应系统，从而抵抗负载波动，实现更稳定、更快速响应的控制。更前沿的领域，甚至开始探索将机器学习算法用于PWM参数的动态优化，让系统具备自我学习和调整的能力。

展望未来，PWM技术正朝着智能化、集成化、高频化的方向演进。智能功率模块（IPM）将PWM驱动、保护电路和功率器件集成一体；数字电源控制器集成了更强大的数字处理器和PWM发生器，便于实现复杂算法。随着半导体工艺进步，PWM的频率边界不断被推高，使其能在更广阔的领域，如无线充电、汽车电子和航空航天中，扮演更核心的角色。掌握PWM，就等于握住了一把开启现代电子控制之门的钥匙。
