在石油、化工、电力等复杂工程设计的宏伟蓝图中，一个高效、精准的三维设计平台是确保项目成功的基石。PDMS（Plant Design Management System），正是这样一款承载着无数工业梦想的顶级工程设计与管理软件。对于许多初入此领域的设计师而言，“PDMS平台怎么建立？”以及“PDMS怎么新建项目？”这两个问题，往往如同开启一扇神秘大门前的最后一道锁。本文将为你彻底揭开这层迷雾，带你一步步征服PDMS，从平台搭建到项目创建，掌握驾驭这座数字工厂的终极密钥。

一、 前期准备：奠定坚实的数字地基

万事开头难，PDMS项目的成功建立，始于周密详尽的前期准备。这绝非简单的软件安装，而是一场关于数据标准与项目规划的精密布局。

你需要获得完整的PDMS软件授权并完成安装。通常，这涉及一系列复杂的系统环境配置，包括数据库服务器（如Oracle）的部署、许可服务器的设置以及客户端软件的安装。确保操作系统、硬件配置及网络环境符合官方要求，是平台稳定运行的物理基础。安装过程可能伴随着多个组件的协同配置，需要严格按照技术文档指引，一步错可能导致后续全盘皆乱。

紧接着，在软件安装就绪后，更为关键的是“数据准备”。一个PDMS项目的灵魂在于其标准元件库和等级库。这意味着你需要根据项目所属的行业（如化工、制药）和采用的设计标准（如ASME、GB），提前准备或创建一套完整的材料规格书。这份规格书需要详细定义项目中将用到的所有管子、管件、阀门、法兰等元件的标准、材质、尺寸范围。没有这套“数字字典”，后续的三维建模将寸步难行。

是项目信息的梳理。明确项目的工作令号、项目名称、设计阶段等核心信息，并与项目团队成员就项目目录结构、命名规范、设计分工达成一致。这些看似琐碎的规则，将在多人协同设计时发挥巨大的作用，避免数据混乱与冲突。前期准备越充分，后续的设计流程就越顺畅，这好比建造摩天大楼前打下的深桩，决定了整个项目的高度与稳固性。

二、 核心创建：启动与配置新项目

当一切准备就绪，激动人心的项目创建时刻便到来了。在PDMS中新建一个项目，是一个从无到有构建虚拟工程世界的起点。

传统且经典的创建方式，是通过运行项目创建批处理文件（如`projectcreation.bat`）来初始化项目工程目录。这个步骤会在服务器或指定路径下生成一套完整的项目文件夹结构，包含数据库文件、配置文件、日志文件等。这是项目数据的“家”，所有设计成果都将存储于此。执行此操作通常需要管理员权限，并确保有足够的磁盘空间。

启动PDMS设计管理器后，真正的配置工作开始。你需要在软件中创建项目的管理结构。首要任务是在“Teams”模块中创建必要的管理组，例如设计组（DESADMIN）、元件库管理组（PARAGONADMIN）、出图组（DRAFTADMIN）等。这些组定义了不同的权限和职责范围。特别需要注意的是，一些默认的管理组名称是固定的，必须准确无误地输入。

接下来，是为项目创建数据库。在“Databases & Extracts”模块中，你需要创建主设计数据库（MASTERDB），用于存储所有的三维模型数据。根据项目需要，可能还需创建独立的出图数据库（DRAFTDB）或单线图数据库（ISODB）。必须正确设置数据库的字符集（例如输入`PROJECT MBCHARSET CHI`以支持中文字符），这对于中文环境下的项目至关重要，能避免出现乱码问题。

三、 架构搭建：构建清晰的项目层次

项目数据库创建完成后，一个空白的数字画布已经铺开。接下来，你需要为这座虚拟工厂搭建清晰的逻辑骨架，即项目层次结构。

PDMS采用严格的树状层次来组织数据，通常遵循“SITE -> ZONE -> EQUIPMENT/PIPING/STRUCTURE”的架构。在顶层创建“SITE”（厂区），它可以代表整个工厂、一个独立的车间或一个工艺模块。清晰的SITE定义有助于在大规模项目中划分物理和逻辑边界。

在SITE之下，创建“ZONE”（区域）。ZONE是设计管理的基本单元，通常按照专业或系统进行划分，例如“结构区”、“设备区”、“管道区-01”、“电气桥架区”等。合理的ZONE划分能让不同专业的设计师在各自的“地盘”上并行工作，互不干扰，同时也便于模型的浏览、显示控制和属性管理。

在ZONE内部，才是具体的设计元素。例如，在“结构”ZONE下，会创建“FRAMEWORK”（框架）、“PLATFORM”（平台）等分支；在“设备”ZONE下，会创建具体的设备项；在“管道”ZONE下，则会创建“PIPELINE”（管线）和“BRANCH”（管段）。构建一个层次分明、命名规范的项目树，是后续高效建模、快速检索和精确管理的基础，它让庞大的三维数据变得井然有序。

四、 基准设立：创建轴网与结构模型

有了清晰的逻辑层次，下一步是为虚拟工厂确立精确的物理坐标基准。这主要通过创建轴网和初步的结构模型来实现。

轴网是三维空间的标尺。在“结构”模块或专用工具中，你可以定义项目的全局坐标系。通过指定X、Y、Z方向的轴线编号、间距和标高，建立起一个覆盖全厂区的三维网格系统。所有设备、管道、结构的定位都将以此轴网为参照。精确的轴网是保证各专业模型能够准确对位、避免空间干涉的前提。

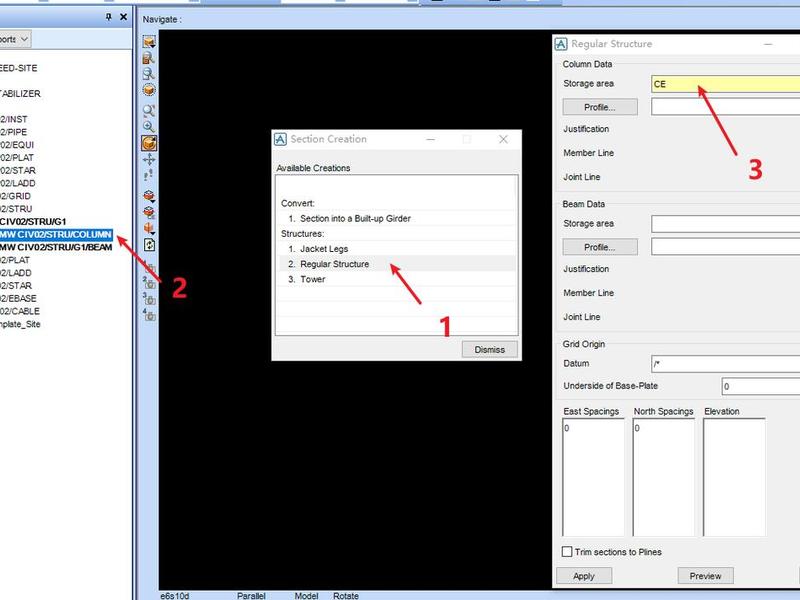

在轴网基础上，可以开始创建基础的结构模型，如厂房钢框架、设备基础、平台楼梯等。PDMS提供了丰富的型钢库和参数化建模工具。设计师可以选择标准截面（如H型钢、工字钢、槽钢），通过指定起点、终点、对齐方式（顶对齐、中心对齐等）来快速生成梁、柱、支撑。对于复杂的钢结构节点，软件也提供了相应的处理功能。

创建结构模型不仅是为了表现最终的工厂外观，更重要的是为后续的设备布置和管道走向提供支撑和空间约束。一个搭建好的结构框架，就像真实工地上的钢结构，为所有后续“安装”工作提供了附着点和空间限制，使得设计从一开始就建立在可行的物理空间内。

五、 模型创建：填充设备与管道血脉

当骨架和空间基准确立后，便可以开始为工厂注入“器官”与“血脉”，即创建设备模型和管道系统。

设备建模是PDMS的核心功能之一。软件提供了多种高效的建模方式：对于标准化设备（如泵、容器、换热器），可以直接调用参数化模板，输入关键尺寸即可快速生成；对于非标设备，则可以使用“搭积木”的方式，组合圆柱体、圆锥体、长方体等基本几何体进行构建；还可以通过读取外部CAD模型或执行宏命令来生成复杂设备。设备上的管口（Nozzle）必须准确定义，因为它是设备与管道连接的唯一接口。

管道设计是流程工厂的动脉系统。在PDMS中，管道设计是在严格的等级库驱动下进行的。设计师选择预先定义好的管道等级，该等级规定了管材、壁厚、连接件类型等所有信息。然后，通过指定起点（通常连接设备管口）、终点和走向，软件会自动根据规则匹配并生成相应的弯头、三通、法兰、阀门等管件。PDMS强大的碰撞检查功能，能实时预警管道与管道、管道与结构、管道与设备之间的空间冲突，确保设计的可施工性。

随着设计的深入，还需要为管道系统添加必要的附件，如仪表、支吊架、保温层等。PDMS的支吊架模块能帮助设计师根据规范选型和布置支吊架，并自动生成材料报表。整个建模过程是一个从宏观布局到微观细节逐步深化的过程，每一步都关乎最终设计的质量与成本。

六、 效率提升：自定义与数据管理

掌握基本创建流程后，向高阶用户迈进的关键在于个性化定制与高效的数据管理，这将极大解放生产力。

PDMS允许深度自定义用户界面。你可以将最常用的命令（如测量距离、查询属性、特定修改操作）从层层菜单中“解放”出来，创建成专属的工具栏按钮或自定义菜单。通过编写简单的宏命令并将其绑定到按钮上，可以实现一键完成复杂操作。例如，将“生成单线图”、“检查碰撞”、“切换显示模式”等高频操作置于醒目位置，能减少80%以上的重复点击和命令输入时间，让设计行云流水。

数据管理是项目顺利进行的保障。这包括定期备份项目数据库、利用“DB Listing”功能导入导出特定模型数据以实现复用、以及使用“Macro”记录和回放操作步骤以进行批处理。对于材料统计，PDMS可以自动从三维模型中提取生成精确的材料表（MTO），包括管子、管件、阀门、螺栓等所有材料的数量、规格、材质，为采购和预算提供直接依据。

不要忽视协同设计中的权限与更新管理。通过PDMS的“Design Review”和“Manage Changes”等功能，可以有效地管理模型版本、追踪设计变更、并协调多专业之间的数据更新，确保整个项目团队始终在同一个最新版本的数据基础上工作。
