在智能电网与数字化变电站飞速发展的今天，一套稳定、高效、易用的监控系统是保障电力安全运行的神经中枢。南瑞继保的PCS9700后台监控系统与PCS-9705A/B/C系列测控装置，正是构筑这座中枢的关键基石。无论您是初入行业的运维新手，还是经验丰富的工程师，深入理解这两者的协同工作原理与操作精髓，都将使您在面对复杂的电力监控任务时游刃有余。本文将带您深入PCS9700的后台世界，并解密PCS-9705A说明书中的核心要点，为您铺就一条从入门到精通的快速通道。

系统架构与登录初探

PCS9700后台监控系统采用先进的分布式、可扩展体系架构，全面支持IEC61850等国际标准。系统启动如同开启一扇通往电站数字孪生世界的大门。操作员首先需在计算机欢迎界面输入默认用户名“ems”及密码（通常为1234ab或123456），进入操作系统。随后，点击桌面上的“小跑人”图标，再次验证身份后，即可正式进入PCS9700监控后台的丰富界面。这套严谨的双重登录机制，不仅是安全屏障，更是系统稳定运行的第一道保险。后台界面通常集成告警窗、控制台和主接线图画面监视三大区域，为操作人员提供全景式的监控视野。理解这个入口，是驾驭整个系统的起点。

核心人机交互与画面编辑

人机交互界面是操作人员与庞大电力系统对话的窗口。PCS9700提供了高度可定制的图形编辑器，运维人员可以通过控制台进入“画面编辑”功能。在这里，可以新建厂站主接线图，从图元库拖拽设备，并关联数据库。画面分为“草稿”与“最新版本”，修改后必须发布草稿才能生效。主接线图需要勾选“填库”标志，一个变电站通常只设一张填库主图。系统支持丰富的可视化组件，如列表、棒图、曲线等，并可集成于同一画面。这种“先画图，后填库”或“先做库，后关联”的灵活方式，极大地提升了工程实施的效率与个性化程度，让冰冷的监控数据转化为直观、生动的视觉语言。

数据库组态与设备关联

数据库是监控系统的“大脑”，存储着所有设备的静态参数与动态数据。通过数据库组态工具，可以添加具体的装置型号，例如PCS-9705A测控装置。添加装置后，需详细配置其遥信、遥测、遥控等属性。对于支持IEC61850标准的数字化站，可以直接导入SCD文件快速完成配置。一个关键步骤是利用“规则编辑器”和“关联一次设备模型”功能，将数据库中的逻辑点与画面上的实际图元（如断路器、隔离开关）精准绑定。这意味着，当PCS-9705A装置采集到某个开关的分闸信号时，后台主接线图上对应的设备符号会实时改变颜色与状态，实现真正的“图库一体”，让数据流动变得可见可感。

测控装置功能深度解析

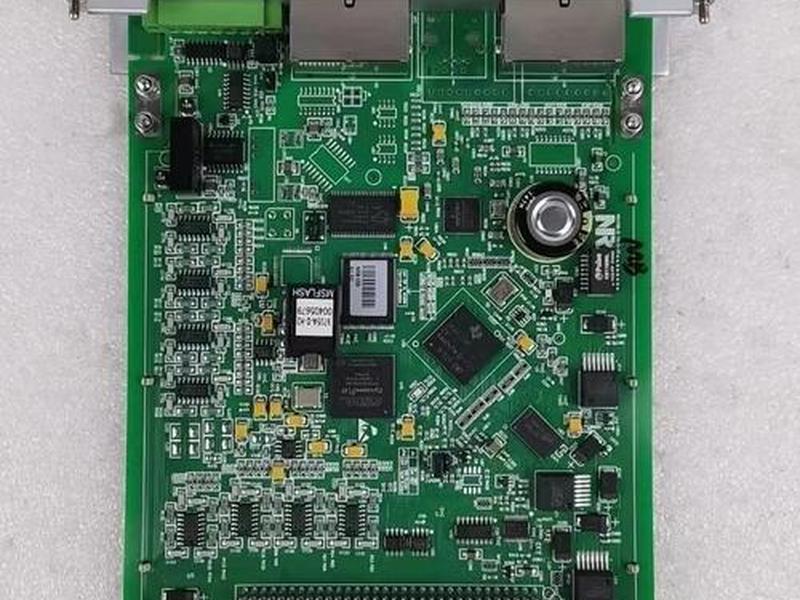

PCS-9705A系列装置是安装在间隔层的“感官神经”与“执行终端”。它集遥测、遥信、遥控、遥调功能于一体。遥测负责采集电流、电压、功率等模拟量；遥信则监视开关位置、保护动作等状态量；遥控执行远程分合闸操作；遥调则用于调整变压器分接头等。装置采用模块化设计，包含电源、CPU、开关量输入/输出、模拟量输入等插件，支持灵活的配置。其同期检测功能可自动判断合闸条件，联锁逻辑则能防止误操作，确保控制安全。理解说明书中的这些核心原理，才能在后台上正确解读数据、安全下发指令，让装置忠实地成为监控系统的延伸。

高级运维与故障排查

系统投入运行后，日常维护与故障处理至关重要。PCS9700后台提供了强大的运维工具。在控制台，可以通过“sm_console”命令切换各节点应用（如前置FE、数据采集SCADA）的值班/备用状态。当通讯出现异常时，高级维护人员可能需要执行“清除share”操作，这涉及到将备用机应用离线，在特定目录下执行脚本命令，再重新切换应用状态。“pcsdbdef”命令用于逻辑数据库维护，“alarm_mmi”用于调出告警窗口。熟悉这些命令行工具和流程，就像掌握了系统的“诊断术”，能在关键时刻快速定位并恢复故障，保障监控不间断。

安全规范与权限管理

电力监控系统安全大于天。PCS9700具备严格的权限管理体系。系统管理员可以通过“权限管理”功能增加新用户（如用户007），并为其分配精细化的角色权限，如“安全员”、“系统管理员”等。说明书反复强调安全警示：装置运行时部分端子可能带高压，只有合格专业人员方可操作；严禁电流互感器二次侧开路；装置断电后需等待残余电荷释放。在后台操作中，遥控、置数、挂牌等敏感操作均需权限校验。这种从硬件安全到软件权限的多层防护，构建了纵深防御体系，确保每一次操作都在可控、可靠的框架内进行。

报表定制与历史分析

监控的价值不仅在于实时监视，更在于历史数据的分析与追溯。PCS9700内置强大的报表编辑器，可以生成日报、月报等各类统计报表。用户既可以使用报表生成向导快速创建，也能从空白报表开始，灵活定制格式与内容。通过编辑计算公式，可以从实时库或历史库中提取所需数据。系统同时支持历史事件查询、事故追忆和波形分析功能。当发生故障时，可以回溯查看特定时刻的开关变位序列、保护动作波形，为事故分析提供铁证。PCS-9705A装置高精度的测量与快速响应，为这些高级分析功能提供了高质量的数据源头。
