在现代工程测绘的宏大舞台上，GPS测量仪器正扮演着“空间画笔”的角色，将设计蓝图上的精密坐标，毫厘不差地“描绘”到广袤的大地上。这项被称为“放样”的技术，是连接虚拟设计与实体建造的关键桥梁。无论是蜿蜒的高速公路、高耸的摩天大楼，还是复杂的市政管网，其精准落位都离不开GPS放样的神助力。本文将深入剖析GPS测量仪器放样的核心使用方法，并辅以逻辑图解，带您揭开这项高科技测绘技术的神秘面纱，掌握从理论到实战的全套秘籍。

一、 原理基石：卫星信号如何化身大地坐标

理解GPS放样，首先要洞悉其运转的“宇宙密码”。全球定位系统如同一个由24颗以上卫星构成的“天网”，它们持续向地球发射包含时间和轨道信息的无线电信号。地面的GPS接收机，即我们所说的测量仪器，通过捕获至少四颗卫星的信号，运用“后方交会”原理，便能瞬间解算出自身所在点的三维坐标（经度、纬度、高程）。

这其中的精髓在于“差分”技术，尤其是实时动态定位技术。它通过设立一个位置精确已知的基准站，实时计算卫星信号的误差修正值，并通过数据链发送给移动站。移动站应用这些修正数据，便能将米级的普通定位精度，跃升至厘米甚至毫米级别。正是这“化腐朽为神奇”的差分过程，使得工程放样所需的高精度得以实现，让仪器屏幕上的数字与实地位置达到了惊人的一致。

GPS放样的本质，是一个将设计坐标与卫星定位坐标系统一，并利用高精度RTK技术，在实地快速找到对应点位的过程。它摆脱了传统测量中必须“通视”的束缚，只要天空开阔，信号通畅，便能自由作业，极大地解放了测绘生产力。

二、 实战前奏：仪器准备与参数设置

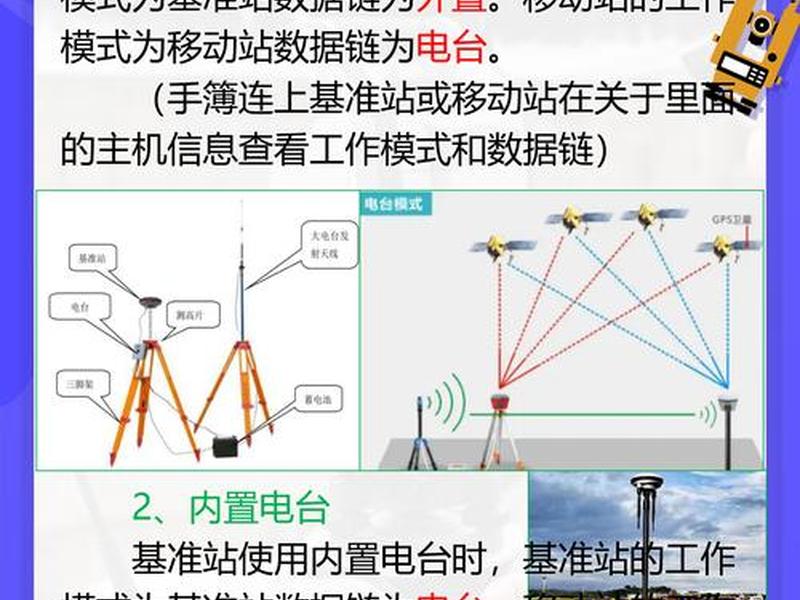

一场成功的放样战役，始于周密的战前准备。首要任务是检查并连接设备：确保GPS接收机（主机）、数据采集手簿（控制器）、电台或网络模块、对中杆、电池等组件完好且电量充足。基准站通常架设于测区内视野开阔、地势较高且远离强干扰源的位置，稳固安装在三脚架上，精确对中整平，并连接电台天线。

参数设置是决定放样精度的“灵魂一步”。在手簿软件中，需要新建或选择一个工程项目，并正确设置坐标系统。这一步至关重要，它涉及将WGS-84世界大地坐标系下的卫星原始坐标，通过“转换参数”正确转换到本地施工坐标系。参数可以通过已知控制点现场“点校正”获取，或直接输入已知的七参数。需设置正确的数据链模式，选择电台频率或接入CORS网络，确保基准站与移动站之间通信畅通。

当移动站接收到稳定的差分信号，手簿屏幕显示“固定解”时，标志着仪器已经达到了最高工作精度状态，如同一把已经校准完毕的精密尺子，随时可以开始进行放样作业。这个环节的细致程度，直接决定了后续所有工作的可靠性。

三、 核心操作：点放样流程步步详解

点放样是GPS测量中最基础也是最频繁的操作。流程清晰直观：在手簿软件中进入“放样”功能模块，从坐标库中选择或直接输入需要放样的目标点设计坐标。软件界面会立即显示当前移动站位置与目标点之间的方位角、水平距离和高程差。

作业员手持对中杆，根据手簿上实时变化的引导信息行动。屏幕通常会以图形和数字两种形式指示方向：一个箭头或罗盘指引前进方位，同时动态显示“向前/向后XX米”、“向左/向右XX米”等提示。作业员如同玩一个精密的“寻宝游戏”，跟随指引逐步靠近目标。

当移动站天线中心非常接近目标点时，屏幕上的距离偏差值会变得很小。此时需要精细调整：仔细挪动对中杆，使水平偏差和高程偏差均趋近于零。最终，在对中杆底部尖端所对应的地面位置做上标记，该点即为实地放样出的精确点位。整个过程可视化强，反馈实时，极大降低了传统方法中反复计算、拨角、量距的复杂性和出错率。

四、 进阶应用：曲线与道路放样技巧

面对道路、渠道、管道等线性工程，GPS放样技术展现出更强大的威力。软件支持复杂的曲线放样功能。作业员无需预先计算曲线上成百上千个点的坐标，只需在手簿中输入道路设计的线元参数，软件便能自动计算并引导放样。

在进行道路中线或边线放样时，可以设置里程间隔，软件会自动生成一系列间隔均匀的放样点序列。作业时，可以选择“按里程放样”模式，输入目标里程值，仪器便会引导至该里程对应的横断面中桩位置。更进一步，可以输入偏移量，直接放样边桩或任意与中线平行的点。

这种“化繁为简”的能力，使得长距离、复杂线形的放样效率呈几何级数提升。工程师可以将精力更多地集中在质量控制上，而非繁琐的数据准备和计算中。GPS仪器如同一个不知疲倦的智能向导，沿着设计的数字轨迹，在实地一步步将其变为现实。

五、 精度保障与误差应对策略

追求极致精度是测量工作的永恒主题。GPS放样虽便捷，但也需警惕潜在误差。信号质量是生命线，应避免在强电磁干扰源、高大建筑物或茂密树林深处作业，这些环境会导致信号失锁或多路径效应，精度下降甚至无法获得固定解。选择卫星数量多、PDOP值小的时段作业至关重要。

仪器本身的操作规范不容忽视。对中杆气泡要严格居中，杆高要准确量取并输入。每次作业开始和结束前，最好用GPS测量一个已知控制点进行检核，确认仪器工作状态和参数设置正确无误。对于超高精度要求，可采用多次测量取平均或使用更高精度的测量模式。

理解误差来源，方能有效规避。电离层和对流层延迟、卫星轨道误差等由系统通过差分技术大部分消除；而周跳、多路径效应等则需要通过选择良好环境来减弱。一个优秀的测量员，既是技术的熟练运用者，也是测量环境的敏锐评判者。

六、 未来展望：智能化与集成化趋势

技术的车轮滚滚向前。当前的GPS放样正在与云计算、物联网、BIM深度融合。通过4G/5G网络，放样数据可以实时上传至云端管理平台，与BIM设计模型直接比对，实现“所见即所得”的施工质量管控。放样点成果也能即时同步给挖掘机、推土机等施工机械，实现初步的自动化施工引导。

集成化也是明显趋势。将GPS接收机、惯导单元、激光测距模块集成于一体的手持式或机载式智能设备，可以在卫星信号短暂遮挡时保持连续定位，并扩展更多的测量功能。人工智能算法开始辅助进行粗差探测和路径规划，使得放样作业更加智能、鲁棒。

未来的测绘，将是“空天地一体化”的感知。GPS与无人机激光雷达、倾斜摄影的协同，使得放样不再仅仅是“点”的定位，而是对整个施工场景进行实时的、三维的、数字化的监控与复现，真正构建起数字孪生的施工现场。
