在测绘、工程与地理信息领域的精密舞台上，GPS测量仪器如同一位沉默的指挥家，精准地捕捉着地球的脉搏。一台性能卓越的仪器，若安装不当，其精度与可靠性将大打折扣，甚至沦为昂贵的摆设。掌握正确的安装方法，是释放其强大潜能、确保数据“零误差”的第一步。本文将深入浅出，为您呈现一份详尽的GPS测量仪器安装教程，并辅以图解思维，让复杂的步骤变得清晰可见，助您从安装新手迅速进阶为操作能手。

一、 安装前的精密筹备

任何伟大的工程都始于周密的准备，GPS测量仪器的安装也不例外。在触碰仪器之前，一次全面的“战前检查”至关重要。这不仅仅是清点设备清单，更是一场对任务、环境与工具的深度审视。

明确测量任务类型。是进行高精度的静态控制测量，还是需要实时动态的RTK放样？不同的任务决定了您需要选择的仪器型号（如单频、双频或支持RTK功能的接收机）以及配套附件（如电台、手簿、三脚架、对中杆）。参考相关技术资料，静态测量对仪器的稳定性和观测时间要求极高，而RTK动态测量则更注重数据链的流畅与稳定性。

进行现场环境侦察。理想的安装点应视野开阔，远离高大建筑物、高压输电线或大面积水域，以最大限度减少信号遮挡和多路径效应。需评估现场的供电条件与安全性，若需长时间作业，备用电源或车辆供电方案必须提前规划。一个被忽视的细节，比如脚下的土质是否松软，都可能影响三脚架的稳定性，进而撼动测量的根基。

工具与仪器的校验。确保三脚架关节灵活且锁紧装置有效，检查对中杆的气泡是否居中准确，测量天线高的钢卷尺需经过校准。给所有设备电池充满电，并开机进行简单功能测试，确保GPS接收机、手簿、电台等能够正常启动和连接。将这一步做到极致，是为后续流畅安装铺设的隐形轨道。

二、 基准站的稳固建立

在RTK测量模式中，基准站是提供差分改正信息的“心脏”，其建立的稳固与精准，直接决定了整个测量系统的成败。建立基准站，是一场对耐心与细心的双重考验。

第一步是架设与对中。在预先踏勘选定的基准点位上，张开三脚架，使其架头大致水平且高度适中。将三脚架脚尖牢固踩入地面，在坚硬地面上可使用重物悬挂以增加稳定性。然后，小心地将基座和GPS接收机安装到三脚架架上，通过移动三脚架腿进行粗平，再利用基座上的脚螺旋进行精平，使圆水准气泡严格居中。接着，进行对中操作：通过光学对点器或激光对点器，调整基座位置，使十字丝中心精确对准地面标志点中心。这个过程往往需要反复微调平与对中，直至两者同时达到最佳状态。

第二步是连接与配置。将GPS天线（通常与接收机一体）稳固安装在基座上，并确保天线指北方向标志大致指向北方。连接电台天线（若使用电台模式）至基准站主机，并将天线架设在离主机一定距离、无遮挡的高处。使用Y型数据线连接主机、电台和蓄电池。开机后，在手簿软件中进入基准站设置，正确输入点位坐标、天线类型、天线高（需采用同一量高方式并多次测量取平均），以及选择正确的数据链发射格式与频率。

第三步是启动与监控。配置完成后启动基准站，使其开始接收卫星信号并播发差分数据。务必观察主机面板上的指示灯状态：卫星灯稳定闪烁表示卫星信号锁定良好，数据链灯闪烁表示电台正常发射。在手簿软件中监控基准站的卫星数、PDOP值等健康状态，确保其稳定运行后再开始移动站作业。一个稳定工作的基准站，如同黑暗海洋中的灯塔，为移动测量船提供着永不偏航的坐标指引。

三、 移动站的灵活设置

移动站是测量任务的执行者，需要在广阔的测区内灵活移动并实时获取厘米级精度的坐标。其设置虽比基准站稍简，但对便捷性与可靠性的要求更高。

首先是设备的组装与检查。将对中杆伸展至合适高度并锁紧，将移动站主机通过快速连接器安装在对中杆顶端，确保连接牢固。同样，需要量取并输入正确的天线高（从测点地面到主机天线相位中心的垂直高度）。若使用网络RTK模式，需在主机内插入有效的SIM卡并确认网络信号良好；若使用电台模式，则需安装并连接好移动站电台天线，调整频道与基准站电台匹配。

其次是与手簿的联袂。开启蓝牙功能，在手簿上搜索并配对移动站主机，建立稳定连接。成功连接后，在手簿测量软件中新建或选择项目，正确设置坐标系统、投影参数等。这些参数必须与基准站及整个项目要求完全一致，任何微小的参数错误都可能导致全局性的坐标偏差。

最后是初始化与固定解获取。移动站开机后，将其置于开阔地带，手簿软件会开始搜索卫星并接收基准站的差分信号。等待“浮动”解逐渐变为“固定”解，这通常意味着移动站已获得厘米级的定位精度。初始化时间受卫星状况、环境干扰等因素影响。获得固定解后，即可开始正式的测量或放样工作。移动站的每一次成功固定，都是对前期安装工作的一次完美验证。

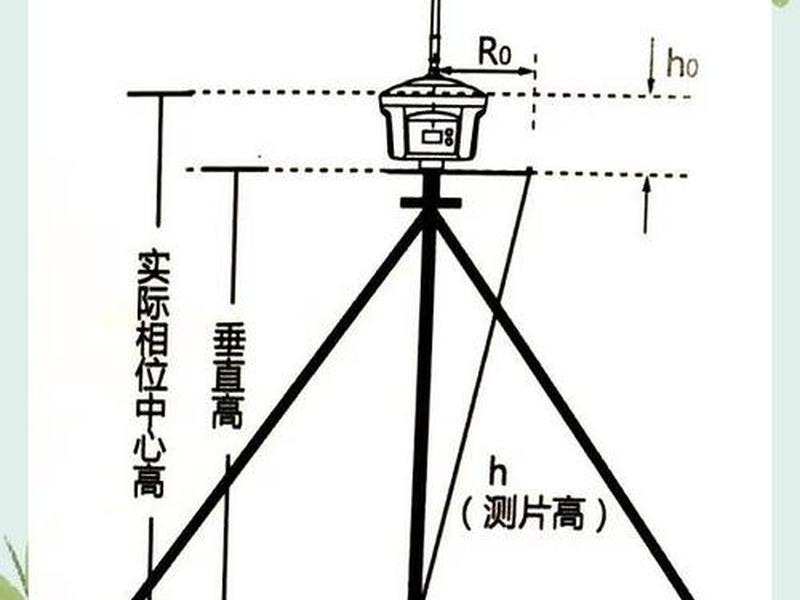

四、 天线高的精确量取

天线高量取是GPS测量中一个看似简单却极易出错的关键环节，其误差将1:1地直接传递给测量成果。忽略它，所有精密的安装步骤都可能前功尽弃。

必须深刻理解天线高的定义。它是指从测站点标志中心（如控制点标石中心、对中杆底部尖头）到GPS接收机天线相位中心的垂直高度。天线相位中心并非天线外壳的几何中心，而是一个需要根据天线型号查阅厂家说明书的理论点。不同品牌、型号的天线，其相位中心位置可能不同，量取方法也分斜高、直高、垂直高多种。

严格执行规范的量取流程。对于对中杆，通常采用量取“杆高”的方式：用经过校准的钢卷尺，从对中杆底部尖头量至天线底部某个特定平面（如天线护圈边缘），再加上一个该型号天线的“相位中心到量高面”的常数。这个过程必须保持尺子垂直，读数精确到毫米，且应变换尺子位置多次量取取平均值。对于安装在三角架上的基准站，量取方法更为复杂，需从标石中心量至天线特定平面。

养成即时记录与复核的习惯。在开始测量前，必须将正确量取并计算出的天线高数值，准确无误地输入到手簿软件对应的控制器中。每个测站的天线高都应独立量取和输入，严禁套用或估计。作业过程中及结束后，应保留原始量高记录以备核查。这个微小的数字，是连接天上卫星信号与地面物理点位的唯一桥梁，其重要性无论如何强调都不为过。

五、 数据链路的通畅保障

对于RTK测量而言，数据链路是连接基准站与移动站的“生命线”。这条链路是否通畅、稳定，决定了差分信号能否实时、可靠地传输，是保障作业效率与精度的神经网络。

根据作业环境与距离选择链路类型。在开阔、无障碍且作业距离较近（通常数公里内）的区域，UHF电台是可靠且成本较低的选择，它不依赖蜂窝网络，自主性强。而在城市、山区或大范围作业时，网络RTK（通过GPRS/3G/4G网络传输）则更具优势，它避免了电台功率和遮挡的限制，但依赖于稳定的移动网络信号和服务器服务。

确保链路设备的正确安装与设置。使用电台时，基准站电台天线应尽可能架高，避开遮挡；电台功率应根据距离合理设置，并非越大越好，以免造成干扰或耗电过快。频道设置需在基准站和移动站间保持一致。使用网络模式时，需确认SIM卡数据业务开通，并在手簿中正确设置IP地址、端口、接入点等网络参数。复杂环境下，备用一套链路方案（如同时准备电台和网络模块）是专业人员的常见做法。

实时监控与故障排查。作业中，要时刻留意手簿软件上的数据链状态提示，如“差分信号强度”、“网络延迟”等。出现信号中断或延迟增大时，应首先检查硬件连接是否松动，天线是否被碰歪，然后检查设置是否正确，最后考虑环境变化（如车辆驶入地下、高大建筑物遮挡）。保持数据链路的畅通，如同保持战场通讯的清晰，是胜利的基石。

六、 安装后的校验与收尾

所有硬件安装与软件设置完成后，并非意味着可以立即投入高强度的生产作业。一套严谨的安装后校验流程，是堵住最后一个误差漏洞的终极防线。

进行已知点检核。这是验证整个测量系统（包括仪器、安装、设置）是否正确的“黄金标准”。在测区内或附近，找一个或多个已知精确坐标的控制点，用刚刚设置好的移动站去测量这些点的坐标。将测量结果与已知坐标进行比较，计算差值。如果差值在测量规范或项目要求的限差之内（通常为厘米级），则证明安装与设置正确可靠。如果超限，必须逐步回溯检查天线高、坐标参数、对中整平等每一个环节。

检查仪器稳定性与数据质量。让基准站和移动站持续稳定工作一段时间（如15-30分钟），观察手簿软件中显示的卫星数量、PDOP值、固定解状态是否稳定。可以查看原始观测数据的信噪比等质量指标。良好的数据质量是产出可靠成果的前提。检查各连接部位是否因震动可能产生松脱，电缆是否固定妥当，防止作业中途发生意外。

规范收尾与设备维护。测量任务结束后，应按照先软件后硬件的顺序关闭设备：先在手簿上停止测量、断开连接，再关闭主机电源。拆卸时，小心取下各部件，将天线、主机、对中杆等擦拭干净，分别放入专用箱内。特别是电池，应妥善存放。养成“工完场清”的良好习惯，不仅是保护昂贵仪器，也为下一次高效作业做好准备。
