想象一下，你手持一台集成了尖端科技的设备，只需轻轻一点，就能将脚下广袤土地的经纬、面积乃至起伏地形，瞬间转化为屏幕上的精确数据。这不是科幻电影，而是现代GPS测绘仪赋予我们的现实力量。对于测绘新人、工程人员乃至户外探险者而言，掌握GPS测绘仪的使用，就如同掌握了打开地理信息宝库的钥匙。本文将为你呈现一份详尽的GPS测绘仪使用教程及图解指南，从基础原理到实战操作，从设备准备到数据处理，手把手带你穿越从“无从下手”到“得心应手”的完整历程。

一、 揭秘原理：卫星网络如何赋能测量

GPS测绘仪的神奇之处，根植于头顶那片无形的卫星网络。全球定位系统由空间段、地面控制段和用户段三大部分构成。空间部分通常由24颗以上的工作卫星组成，它们分布在6个轨道平面上，如同忠诚的哨兵，以约20200公里的高度环绕地球运行，确保全球任何角落至少能同时接收到5到12颗卫星的信号。

测量的核心原理在于“后方交会”。当你的手持GPS接收机能同时捕获到至少三颗卫星的信号时，它就能通过计算信号传播的时间差，解算出自身所在的大地平面坐标。如果能接收到第四颗卫星的信号，那么恭喜你，海拔高度这一维数据也将被成功捕获。这就像在茫茫大海中，通过测量与多个已知灯塔的距离来确定自己的精确位置。

理解这一原理，是高效使用仪器的基础。它解释了为何在开阔地带信号好、定位快，而在高楼林立或茂密丛林下，信号可能被遮挡，导致定位迟缓甚至失败。这并非设备故障，而是物理规律使然。每一次成功的测量，都是一次与万里之外卫星的默契握手。

二、 实战准备：开机前的关键检查

工欲善其事，必先利其器。正式按下开机键前，一系列细致的准备工作至关重要，这往往决定了后续测量的效率与成败。第一步是设备检查。仔细观察机身，特别是天线区域，确保无严重磕碰或进水痕迹。检查电池电量，确保其充足，若使用充电电池，请确认仪器支持该类型电池，避免损坏设备。

环境预判同样关键。尽量选择开阔、远离高大建筑物和成片树木的场地。避免在高压电线、大型金属结构或强电磁干扰源附近作业，这些都会严重影响卫星信号的接收质量与稳定性。一个简单的技巧是，将仪器举至胸口高度，并保持天线面朝天空，这能有效提升初始搜星速度。

别忘了检查存储卡（如果适用）和数据接口的清洁。确保三脚架（若使用）各支腿伸缩顺畅，连接螺旋紧固，仪器安装稳固。这些看似琐碎的步骤，正是专业与业余的分水岭，能避免许多诸如“数据丢失”、“突然死机”的尴尬情况。

三、 核心操作：从静态到动态测量流程

GPS测绘作业主要分为静态测量和动态RTK测量两种模式。静态测量精度极高，常用于控制网建立。操作时，需在多个测站上同时安置接收机，同步观测卫星一段时间（通常几十分钟到数小时），数据后处理得到精确坐标。关键在于设置统一的采样间隔，并确保各站开机、关机时间严格同步，记录好点名、仪器高、时段等信息。

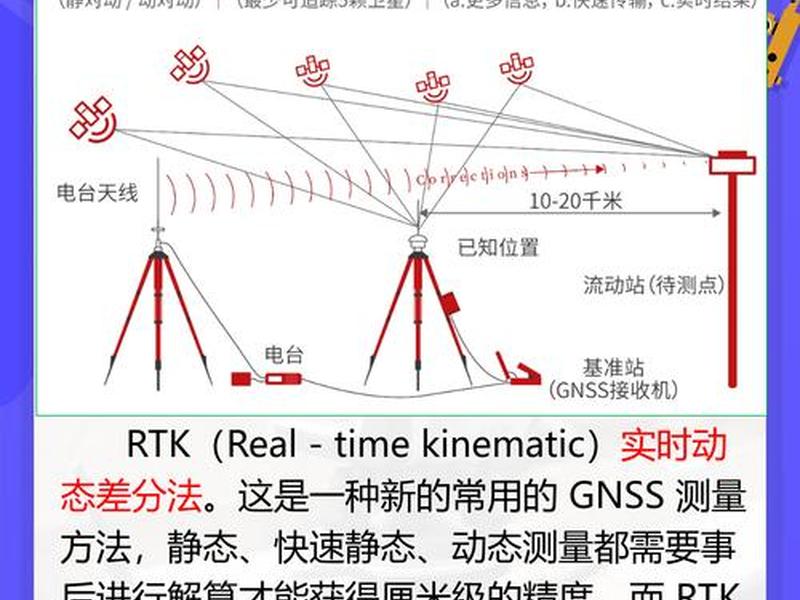

对于大多数工程应用，RTK（实时动态差分）技术更为高效。它需要设置一个基准站和一个或多个流动站。操作流程可概括为：正确连接基准站主机、电台天线和电源，在手簿软件中新建任务，选择正确的坐标系统，配置基准站并启动，此时电台开始发射差分改正信号。接着，配置流动站，使其电台频率与基准站保持一致，启动后，流动站即可实时获得厘米级精度的定位结果。

无论是静态还是动态，一个共通的核心操作是“存点”（MARK）。在需要记录的位置，点击存点功能，仪器便会将当前的经纬度、高程等信息保存为一个航点。这是获取离散点坐标最基本也最重要的操作。

四、 进阶功能：面积测量与路径导航

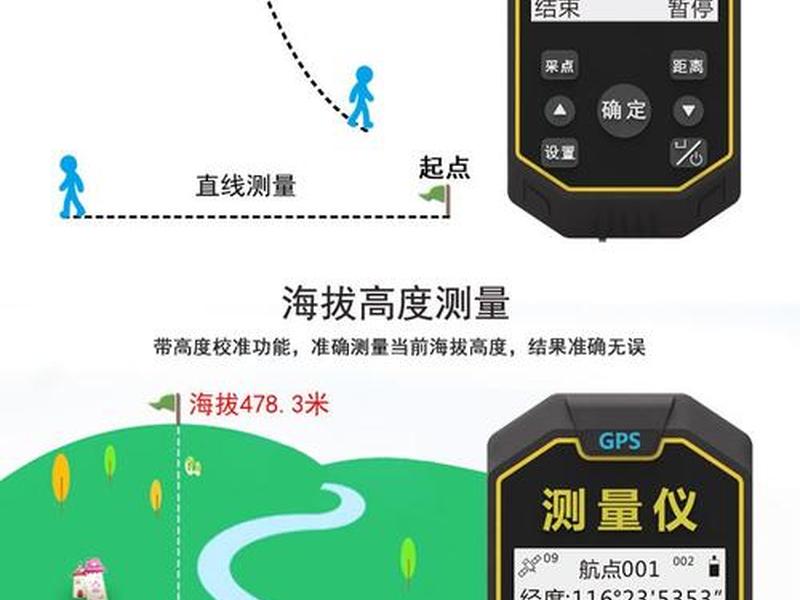

除了记录单点坐标，GPS测绘仪在面积测量和距离测算方面表现出色。进行面积测量时，通常在手簿软件中选择“面积测量”功能，然后手持设备沿待测区域的边界行走一圈。仪器会实时记录运动轨迹，并自动计算出闭合区域的投影面积、周长等数据。对于坡地，部分高级机型还能测量地表实际面积（坡面积）。

测距功能同样便捷。首先在A点执行“存点”操作，生成航点A。然后移动至B点，再次“存点”生成航点B。随后使用“查找”（GOTO）或“测距”功能，选择航点A，仪器便会立即计算出从当前B点到A点的直线距离、方位角等信息。这对于野外勘探、工程放样等场景极为实用。

这些功能极大地拓展了GPS的应用边界，使其从单纯的定位工具，升级为集测量、计算、导航于一体的野外作业智能终端。合理利用这些功能，能成倍提升外业工作效率。

五、 图解指南：界面与连接一目了然

图文结合能让学习过程事半功倍。典型GPS测绘仪系统主要由主机、手簿（控制器）、电台及天线、对中杆、三脚架等部件构成。主机正面通常有状态指示灯（显示卫星数、电池电量、数据链状态），背面则有数据接口和电池仓。

手簿是“大脑”，其软件界面（如常见的“工程之星”）一般分为几个区域：顶部状态栏显示卫星数、信号强度、电量；中部主窗口显示坐标、高程、精度等信息，或作为菜单操作区；底部是软功能键。蓝牙连接是关键步骤：在手簿设置中启用蓝牙，扫描设备，找到主机型号（如S82…）并配对，在测量软件中选择对应的串口号（如COM1）进行连接。

电台连接图解则需注意线缆对应：基准站主机通过Y型数据线，一端（五针红口）连接主机，另一端（蓝口）连接电台，红黑夹子连接外接电源。发射天线务必拧紧在电台接口上。正确的连接是信号稳定传输的保障，一张清晰的连接示意图能避免接错烧毁设备的危险。

六、 排障精要：常见问题与解决思路

即使准备充分，野外作业仍可能遇到问题。快速排障能力是衡量操作者水平的重要标准。若手簿无法连接电脑，需检查是否安装了正确的驱动（如Microsoft ActiveSync），并确保防火墙未阻止相关程序。

若流动站始终无法获得“固定解”（高精度状态），首先检查卫星数量是否充足（通常需5颗以上），其次确认基准站是否正常发射信号（电台指示灯状态），并检查基准站与流动站之间的差分数据格式（如CMR）是否设置一致。两者距离过远（一般超过10公里）也可能导致信号衰弱。

当测量坐标与已知理论坐标存在较大偏差时，首要检查解算类型是否为“固定解”，其次核对项目中设置的坐标系统、中央子午线等参数是否正确。如果参数设置错误，需在软件中将“球转换”、“平面转换”等参数全部选为“无”后，重新计算校正参数。记住，参数计算后的缩放比例应接近1（如0.9999...或1.0000...）。

对于仪器无法开机、触摸屏失灵、搜星困难等硬件相关问题，可尝试重启、复位，检查电池触点，确保不在极端温度下使用。若问题持续，可能涉及硬件故障，需专业检修。
