在大型土方工程的浩瀚舞台上，原始标高的测量如同为大地进行一次精密的“体检”，直接关系到工程预算的“命脉”与施工方案的“蓝图”。传统方法耗时费力，而GPS测量技术的介入，宛如为工程测绘装上了“天眼”，实现了从“人海战术”到“智能感知”的跨越。本文将深入解析GPS测土方原始标高的核心原理、操作流程，并辅以关键步骤的图片示意，带您揭开这项高效精准测量技术的神秘面纱。

一、GPS测量技术的原理基石

要理解GPS如何测量土方原始标高，首先需洞悉其工作的底层逻辑。GPS（全球定位系统）并非直接测量我们日常所用的海拔高度（正常高），它获取的是基于WGS-84地球椭球面的大地高。这是一个纯粹的几何量。

而工程建设中使用的标高，通常是基于似大地水准面的正常高。两者之间存在一个关键变量——高程异常。GPS测标高的核心，在于通过已知控制点，建立大地高与正常高之间的转换模型，从而将GPS测得的三维坐标中的高程分量，转化为可用的工程标高。

这个过程，依赖于GPS水准方法。通过在测区内均匀布设一定数量既用GPS测量又用水准仪联测的已知点，利用数学拟合模型（如多项式曲面拟合法），推算整个区域的高程异常变化趋势。一旦模型建立，后续GPS流动站只需接收卫星信号，便能实时解算出具有实用价值的正常高坐标。这就像为无形的“高程差”绘制了一张精确的修正地图，使得GPS数据得以“落地生根”。

二、外业数据采集的关键步骤

外业数据采集是获取原始标高数据的第一步，其质量直接决定最终土方量的计算精度。准备工作至关重要，需要根据测区地形图或实地勘察，规划合理的测量路线和采样点密度。对于地形复杂的区域，点需加密；平坦区域则可适当放宽。需在测区周边或内部布设至少3个以上分布均匀的控制点，这些点必须具有已知的平面坐标和正常高标高。

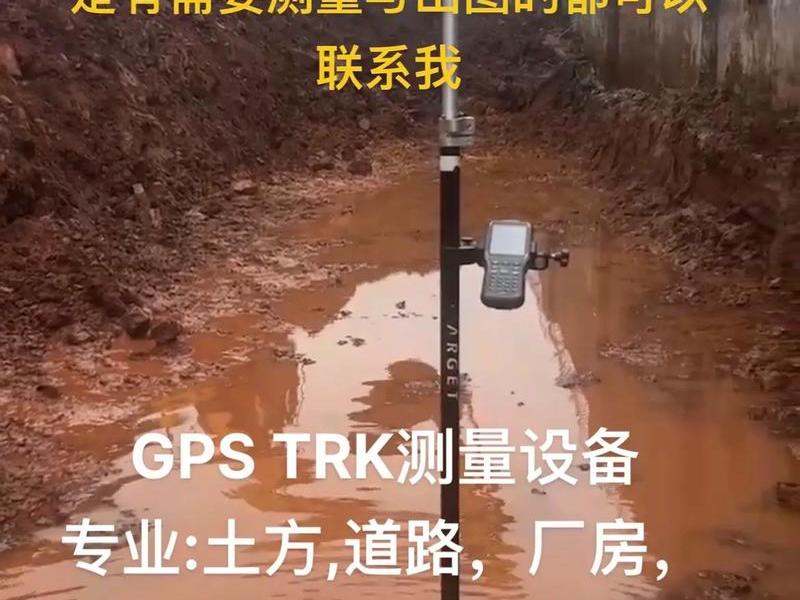

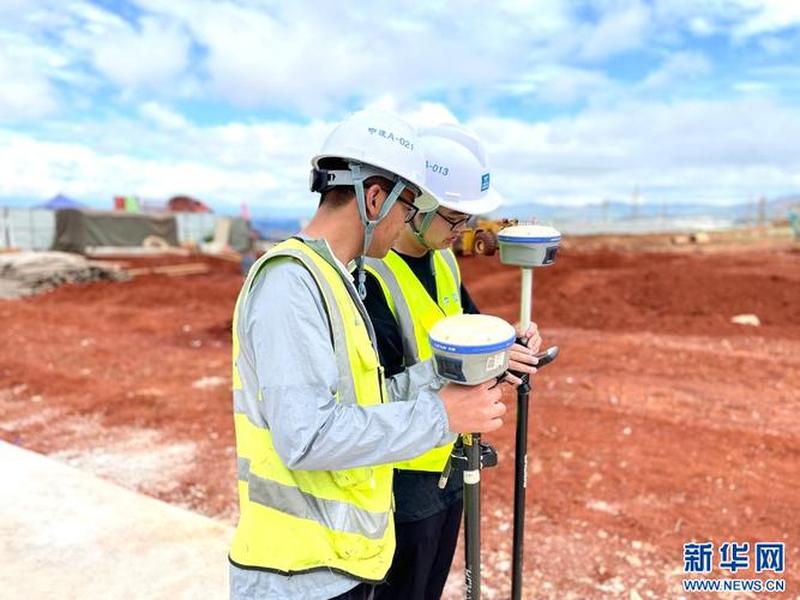

采集过程主要依托GPS-RTK（实时动态差分）技术。基准站架设在已知控制点上，流动站则由测量员持杆在待测区域按预设路线移动。当RTK达到“固定解”状态（精度通常在厘米级），即可开始采集地表特征点坐标。这些点应能真实反映原始地貌的起伏变化，包括坡顶、坡脚、坎上、坎下以及地形转折处。

为了提高效率，现代RTK设备常结合惯导（INS）技术，即使在卫星信号短暂失锁（如经过树林、建筑旁）时，也能依靠惯性传感器保持短时间内的精准定位，实现“边走边测”的连续高效作业。所有采集的点位坐标与高程数据将实时存储在电子手簿中，形成后续内业处理的原始数据库。

三、内业数据处理与模型建立

外业采集的浩如烟海的数据，需要经过内业处理的“炼金术”，才能转化为有价值的标高信息。将GPS手簿中的数据导出至专业测绘软件（如南方CASS、AutoCAD Civil 3D等）。此时的数据仍是包含大地高的三维坐标。

接下来便是至关重要的高程转换步骤。利用测前布设的已知控制点（同时拥有GPS大地高和水准正常高），在软件中选用合适的数学模型进行高程拟合。对于范围不大、地势平缓的项目，平面拟合或曲面拟合即可满足要求；对于大范围或地形起伏剧烈的区域，可能需要采用复杂的地球重力场模型或分区拟合，以消除或减弱高程异常变化带来的误差。

完成转换后，所有散点数据就拥有了准确的工程标高。随后，软件会根据这些离散点，通过三角网构建（TIN） 算法，生成一个精确模拟原始地表的数字高程模型（DEM）。这个三维曲面模型，就是土方量计算的基石，它直观地以数字化的形式“复刻”了测量前的每一处起伏。通过软件可查看并输出任何一点的精确原始标高。

四、土方量计算方法与对比

获得代表原始地表状态的数字高程模型（DEM）后，便可进行土方量计算。最常用的方法是方格网法和三角网法（DTM法）。

方格网法如同给大地铺上一张虚拟的网格。软件会根据设定的方格边长（如10米、20米），将计算区域划分为无数个方格。每个方格角点的原始标高已从DEM中内插获得。当输入设计标高（平整后的场地标高）后，系统会自动计算每个方格的填挖高度，进而求出每个方格的填挖方量，最后汇总得到总土方量。此法结果直观，便于复核，尤其适用于地形起伏不大、设计面为水平或单一坡面的项目。

三角网法（DTM法） 则更为精细。它直接利用构建原始地表DEM的三角网，与另一个代表设计标高的三角网（或平面）进行空间叠加，计算两个曲面之间所夹的三维体积。这种方法充分利用了每一个测量点，对复杂地形的模拟更真实，计算精度通常更高，尤其适合自然地貌起伏大或设计面复杂的情况。选择哪种方法，需根据工程要求、地形条件和行业习惯综合决定。

五、技术优势与精度保障

相较于全站仪、水准仪等传统测量方式，GPS-RTK技术在土方原始标高测量中展现出颠覆性的优势。其测量效率极高，单人单机即可操作，无需通视，减少了大量搬站、对中、引点的繁琐工作，尤其适合开阔、大面积区域。

在精度方面，在良好的观测条件下，RTK的平面精度可达厘米级，高程精度也能满足绝大多数土方工程的规范要求。精度的保障来自多个环节：选用双频、多星的优质接收机；确保控制点精度和分布合理；进行严谨的高程拟合；以及在外业采集时保证足够的点密度和特征点捕捉。

技术并非万能。要警惕信号遮挡（如高楼、密林）导致的精度下降或失锁，以及电离层、对流层干扰在长距离作业时可能带来的误差。通常建议将GPS测量结果与少量传统水准测量成果进行比对检核，确保万无一失。通过严谨的流程和质量控制，GPS测量完全可以交出令人信赖的标高数据答卷。

六、实际应用流程全景图览

让我们将上述环节串联，俯瞰一个完整的GPS测土方原始标高项目流程。它始于周密的方案设计与控制网布设，这是所有精准测量的“定盘星”。接着，野外作业人员如同“大地画家”，手持RTK流动站，按照预设路径行走，采集下成千上万个地表特征点，将实地地形转化为数字流。

内业工程师则是“数字雕塑家”，他们将数据导入电脑，通过拟合转换赋予其正确的工程标高，并构建起逼真的数字地面模型。应用选定的算法，让原始地表模型与未来设计蓝图进行“空间对话”，精确计算出需要搬移的土石方体积。这份计算结果，直接成为工程预算、机械调度和进度规划的核心依据。

从宏观规划到微观采集，从数据处理到成果输出，GPS技术贯穿始终，形成了一个高效、闭环的测量解决方案。它不仅节省了大量人力物力，更将测量周期从数天缩短至数小时，为现代工程的快速决策与精细化管理提供了强大的技术支撑。
