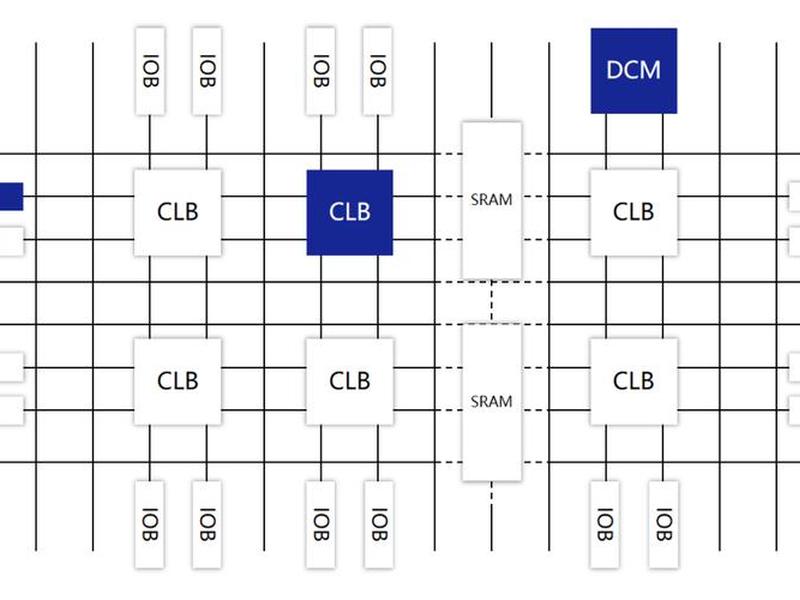

你是否曾凝视一块FPGA开发板，心中涌起创造数字世界的渴望，却被“Vivado”、“License”、“驱动”这些词汇筑起的高墙挡在门外？你是否在无数教程中迷失，面对“device not found”的冰冷报错感到深深的挫败？别担心，每一个FPGA大师都曾是你现在的样子。今天，我们将一同拆解这堵墙，手把手带你完成从硬件认知到软件环境畅通无阻的“FPGA搭建系统”启蒙之旅。这不仅是一篇指南，更是一张通往可编程逻辑圣殿的精准地图。

开发工具抉择：选对利器，事半功倍

踏上FPGA开发之旅，第一道分水岭便是开发工具的选择。这绝非简单的下载安装，而是一场关乎效率、兼容性与未来可扩展性的战略决策。Xilinx（现属AMD）的Vivado Design Suite无疑是当前主流，它不只是一个集成开发环境，更是一个覆盖从设计、仿真、综合、实现到调试的全流程生态系统。对于初学者，免费的WebPACK版本是绝佳的起点，它支持Artix-7、Spartan-7等系列，足以应对大多数入门与中级项目。

工具链的构建远不止一个Vivado。一个高效的环境往往需要“三件套”协同：Vivado负责核心的设计与实现，ModelSim或QuestaSim提供强大的仿真验证，而一款如GVim或VS Code的代码编辑器则能极大提升编码效率。版本搭配是第一个隐藏的“坑”，例如Vivado 2023.1与ModelSim 2022.3被验证为稳定组合，而过于陈旧的组合可能导致IP核无法编译。硬件准备同样关键，建议配备至少i5处理器、16GB内存和100GB以上固态硬盘空间，否则漫长的综合过程将成为耐心的终极考验。

安装与许可：打通任督二脉的关键步骤

安装Vivado的过程，宛如为你的计算机植入一颗数字心脏。从官网下载庞大的安装包，过程中务必关闭杀毒软件实时防护，并将安装路径设置为全英文、无空格的目录，这是避免后续无数诡异错误的基石。在组件选择页面，请根据你的开发板型号（如Basys 3采用的Artix-7）精准勾选器件支持，盲目全选只会吞噬宝贵的磁盘空间。

安装完成只是拥有了躯壳，许可证才是激活灵魂的咒语。许多人在这里被“Error 2035”或“Feature not enabled”拦下。获取免费的WebPACK许可证，你需要一个AMD/Xilinx账户，登录后生成绑定本机MAC地址的.lic文件，并通过Vivado的License管理器加载。切记，许可证与主机硬件信息深度绑定，更换核心硬件或重装系统后需要重新申请。成功激活后，软件才真正拥有了综合与实现的能力，为你打开设计的大门。

驱动与硬件连接：建立与硅片的对话桥梁

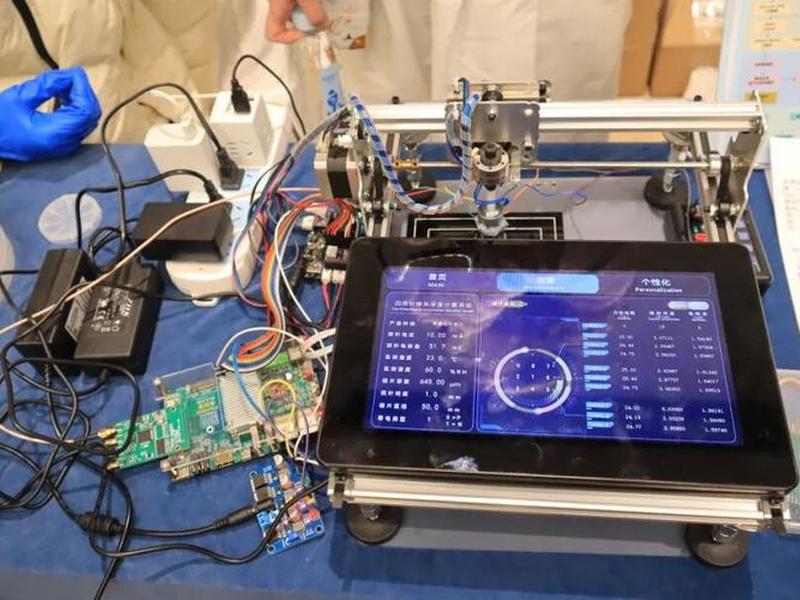

即使软件环境完美无瑕，若电脑无法与开发板“握手”，一切仍是镜花水月。这一步是物理世界与数字世界的首次交汇。以常见的Digilent开发板为例，它们通常使用专用的USB-JTAG接口，仅靠Windows通用驱动或Xilinx自带驱动是无法识别的。你必须额外安装Digilent Adept Runtime驱动，才能在设备管理器中看到一个健康的“Digilent USB Device”，而非令人心慌的黄色感叹号。

连接开发板后，打开Vivado的硬件管理器，进行一次“Auto Connect”或手动指定电缆类型。当界面上出现你的器件型号（如xc7a35t_0）时，意味着通信链路已经建立。这个瞬间，你手中的开发板从一块冰冷的电路，变成了一个等待被赋予生命的可塑之物。此刻，你可以尝试点击“Program device”，烧录一个简单的LED闪烁程序，见证第一缕由你代码控制的光芒，那将是驱动你继续探索的最强动力。

工程管理与设计流程：构筑数字大厦的蓝图

环境就绪，真正的创造从此开始。在Vivado中创建新工程，如同为你的数字系统绘制第一张蓝图。你需要明智地选择项目位置、类型（通常为RTL项目），并准确指定目标芯片型号。一个清晰的目录结构至关重要，例如区分`/src/rtl`存放设计源码，`/src/xdc`存放约束文件，`/sim`存放测试平台，这能让项目在变得复杂时依然井然有序。

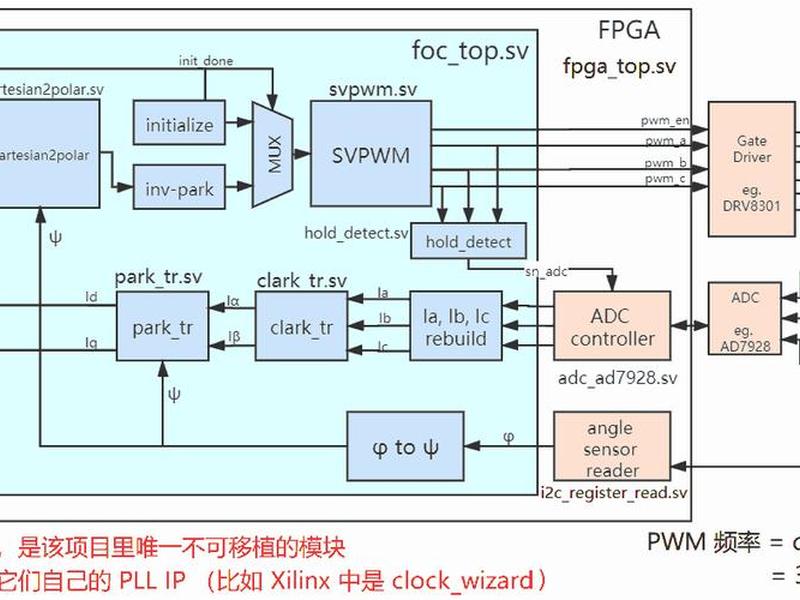

核心设计流程遵循着经典的EDA路径：编写RTL代码（Verilog/VHDL）→ 进行功能仿真验证逻辑 → 综合将代码转换为门级网表 → 实现（翻译、映射、布局布线）将网表适配到具体芯片 → 生成比特流文件。每一步，Vivado都提供了丰富的报告和可视化工具。尤其要重视约束文件（XDC），它定义了时钟、引脚分配和时序要求，是设计从“功能正确”走向“时序收敛、稳定可靠”的灵魂。学会阅读时序报告，优化关键路径，是进阶的必经之路。

仿真与调试：在虚拟世界中预见未来

在将代码烧录进芯片之前，仿真是确保设计正确的安全沙盒。你可以使用Vivado自带的仿真器，或配置外部的ModelSim。编写一个完备的测试平台，施加各种激励，观察波形输出，能提前发现并修复绝大部分逻辑错误。将仿真库正确编译并关联，是保证仿真模型与实际器件行为一致的前提。

当设计运行在板卡上，调试才真正开始。Vivado集成的集成逻辑分析仪（ILA）功能强大，它允许你将FPGA内部的信号像软件调试一样抓取出来，在波形窗口中观察。通过标记调试网络、设置触发条件，你可以捕获到那些难以复现的瞬间错误。掌握这套“虚拟探针”技术，意味着你拥有了洞察芯片内部实时运行状态的眼睛，调试效率将发生质的飞跃。

避坑指南与效能优化：从能用走向卓越

走过前面的步骤，你或许已经能让系统跑起来，但要走向高效与稳定，还需要绕过最后一些暗礁。例如，跨时钟域信号处理不当会导致亚稳态，必须采用双寄存器同步等技术；布局布线拥塞会导致时序无法收敛，需要通过合理的区域约束、优化代码结构来解决；功耗也不容忽视，使用时钟使能、选择合适的资源类型都能有效降低动态功耗。

在工具使用层面，掌握一些Tcl脚本命令能极大提升自动化水平，例如批量处理文件、自定义编译流程。合理设置Vivado的实现策略，如选择性能优先或功耗优先，能针对不同项目目标进行优化。养成定期查阅官方文档、社区论坛的习惯，无数前辈踩过的坑都沉淀在那里。记住，FPGA开发是硬件思维与软件工程的融合，耐心、严谨和对细节的掌控，是驾驭这片广阔天地的终极心法。
