在精密工程与地理测绘的世界里，全站仪如同测绘师的“第三只眼睛”，将空间的抽象坐标转化为精准的数字语言。而掌握一台性能卓越的仪器的灵魂，始于对其操作精髓的透彻理解。本文将以FOIF全站仪操作教程和全站仪UFO-T3操作手册为核心，为你揭开高效、精准测量的神秘面纱。无论你是初涉工地的新手，还是寻求技艺突破的资深测量员，这篇融合了核心步骤、实用技巧与深度解析的指南，都将是你征服复杂测量任务的利器。让我们一同深入这台精密光学电子仪器的内部逻辑，探索从基础架设到高级应用的完整知识图谱。

一、 仪器准备与架设校准

任何伟大的测量都始于一个稳固的起点。对于FOIF全站仪而言，正确的开箱、安装与架设是确保后续所有数据可靠的基石。从箱中取出仪器时，需确保三脚架顶面大致水平并牢固踩入地面。将全站仪安全地安装到三脚架上，并取下镜头盖，妥善保管。

接下来进入至关重要的整平对中环节。打开激光对点器，将光斑初步对准地面测点。通过调节三脚架的三个脚螺旋进行粗平，观察圆水准器气泡使其居中。然后，转动仪器照准部，使长水准器与任意两个脚螺旋的连线平行，相对旋转这两个脚螺旋使气泡居中；再将照准部旋转90°，调节第三个脚螺旋使气泡再次居中。此过程需反复一至两次，直至仪器旋转至任何方向，长水准器气泡均居中，此时仪器已达到精平状态。微调仪器位置，确保激光对点器光斑精确对准地面点中心，完成对中。这个看似繁琐的过程，实则是抵消地球引力影响、建立绝对水平基准的魔法仪式。

精平对中后，别忘了量取并记录仪器高——从地面测点量至仪器侧面的仪器高标志线的垂直距离。这个数值将是后续坐标和高程计算的关键参数。许多初学者容易忽视此步骤，导致高程数据出现系统性偏差。确保电池电量充足，开机后检查仪器自检状态是否正常，为接下来的测量任务做好万全准备。

二、 测站设置与后视定向

架设好仪器只是拥有了一个物理支点，而测站设置与后视定向则是为这个支点注入“灵魂”——建立测量坐标系。这是将仪器与真实世界坐标联系起来的关键一步。进入仪器的程序菜单，通常选择“坐标测量”或“放样”功能，开始创建新项目或选择已有项目。

首先进行测站点设置。输入预先已知的测站点坐标，包括北坐标、东坐标和高程。随后，精确输入刚才量取的仪器高。这一步骤如同告诉仪器：“你现在所站立的位置，在世界上的精确坐标是这里。” 数据输入务必谨慎，任何微小的输入错误都可能导致整个测量工程的坐标系统整体偏移，后果不堪设想。

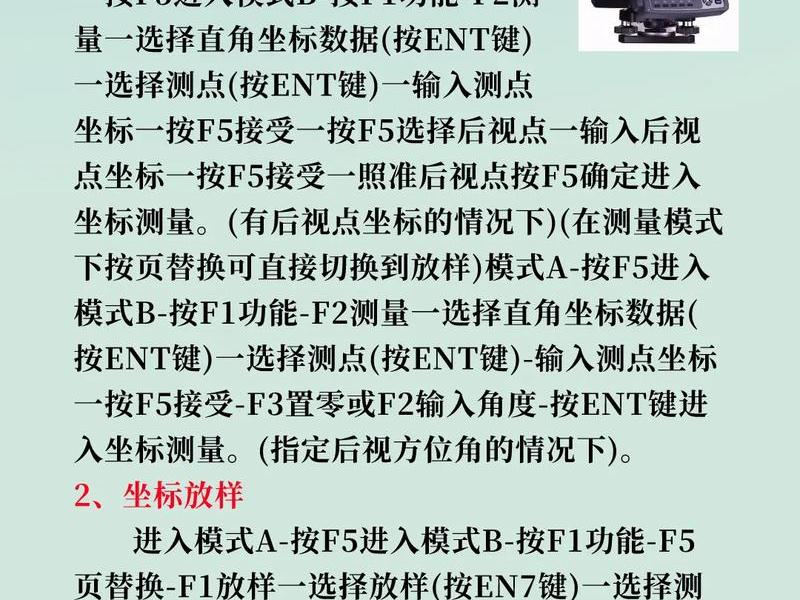

随后进行后视定向，这是决定坐标系方向的灵魂操作。将望远镜精确照准另一个已知坐标的后视点棱镜中心。在仪器中输入该后视点的坐标。仪器会通过计算测站点与后视点的几何关系，自动确定方位角。有些型号的UFO-T3全站仪会提示“是否设置方向角”，确认后，仪器便建立起了以测站点为原点、指向后视点为基准方向的完整平面坐标系。完成后，务必通过测量第三个已知点坐标进行检核，确保定向无误。这个定向过程，实质上是将抽象的数学坐标系“烙印”在现实的物理空间之中。

三、 核心测量操作精解

当坐标系建立完毕，全站仪便化身为数据采集的利器。其核心测量模式主要包括角度测量、距离测量和坐标测量。理解每种模式的原理与应用场景，是高效作业的核心。

角度测量是全站仪的基础功能。通过望远镜精确照准目标，仪器可读取水平角和垂直角。在进行高精度角度测量时，通常采用正倒镜观测法来消除仪器本身的视准轴误差和横轴倾斜误差。距离测量则分为棱镜模式和无棱镜模式。使用棱镜时，需在仪器中正确设置棱镜常数。测量时，当十字丝瞄准棱镜中心后，光电返回信号可能未达最强，需反复微调水平与垂直微动螺旋，直至信号最大化，此时再按测距键，方能获得最准确的距离值。这个过程需要耐心与细心，是测量精度的重要保障。

坐标测量是前两者的综合应用。在已设站定向的前提下，照准待测点棱镜，一键即可获得该点的三维坐标。对于UFO-T3等型号，在测量特殊位置如墙角时，可能无法直接立棱镜，此时需使用“偏心测量”功能，通过测量偏移点的角度和距离，由仪器自动计算出目标点的坐标。“对边测量”功能也极为实用，它允许仪器在不搬站的情况下，直接测量任意两个目标点之间的平距、斜距和高差，特别适用于公路横断面等连续断面测量工作。

四、 高级功能与数据管理

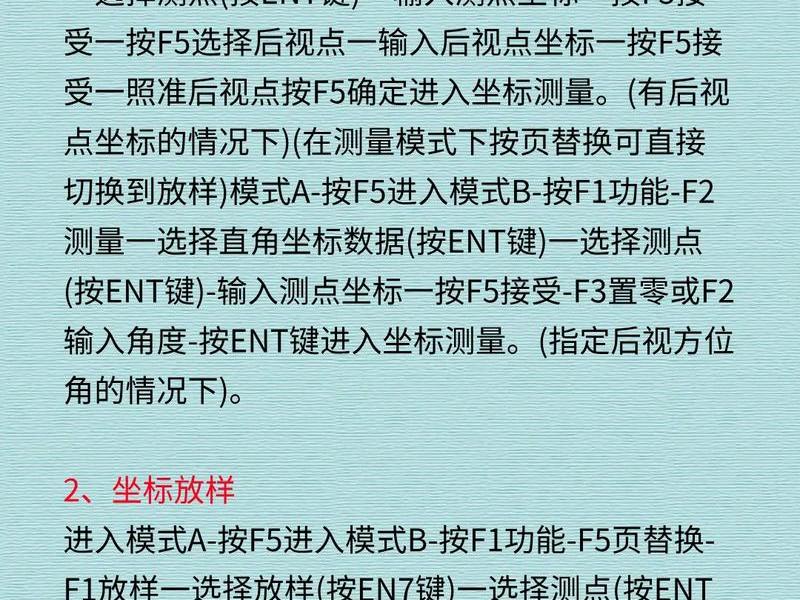

现代全站仪远不止于简单的测角测距。深入挖掘FOIF与UFO-T3手册中的高级功能，能极大提升作业效率与范围。坐标放样是施工测量中的高频功能。输入设计好的放样点坐标后，仪器会显示需转动的水平角差值和平距差值。操作者根据指示转动仪器，指挥棱镜移动，直至角度差和距离差均接近零，该点即为实地放样位置。这个过程是人机协同、将图纸变为现实的精确舞蹈。

数据管理同样重要。测量得到的坐标数据可存储于仪器内存或外接SD卡中。通过数据线或蓝牙连接电脑，使用配套传输软件可将数据导出为特定格式，供成图软件使用。务必注意仪器设置的波特率、数据格式需与电脑端软件匹配，否则可能导致传输失败或乱码。UFO-T3等型号还支持WebUI模式，通过WiFi连接后，可在浏览器中访问仪器IP地址，进行更直观的参数设置、数据下载甚至固件升级。

面积测量、悬高测量、后方交会等高级功能，为解决复杂测量难题提供了多样化工具。例如，后方交会允许在未知点上设站，通过测量多个已知点来反算测站坐标，在通视条件不佳或控制点难以到达时尤为有用。掌握这些功能，意味着你拥有了应对各种野外复杂情况的工具箱。

五、 日常维护与故障排解

精密仪器如同伙伴，悉心维护才能长久保持最佳状态。日常使用后，应用软布清洁镜头和机身，避免灰尘、水汽侵蚀。电池管理是关键，尽量在电量完全耗尽前充电，并定期完全充放电以消除“记忆效应”，延长电池寿命。存放时，应将仪器置于干燥、阴凉处，并放入专用箱内。

工作中难免遇到问题。若开机无反应，首先检查电池电量及触点是否清洁。若显示屏不亮，尝试长按电源键2-3秒。仪器转动到特定角度发出蜂鸣，通常是直角蜂鸣提示，可在设置中关闭。测量坐标时若发现结果呈对称错误，极有可能是仪器指标差或补偿器异常，需由专业人员校正，切勿自行调整。进行长距离测量时，若发现高程误差较大，需检查仪器i角设置是否正确，并确保测量时棱镜稳定，避免使用对中杆时晃动。

当使用免棱镜模式测量房角出现“飞点”或无法测距时，可能是激光光斑未能被有效接收，需检查目标表面反射特性，或调整测量模式。数据传输失败，则需核对数据线、串口号、波特率及软件设置是否一致。牢记，多数操作问题源于设置不当，仔细核对手册步骤往往是最高效的解决方案。

六、 精度保障与实战技巧

追求毫米级的精度，是测量工作的永恒主题。除了规范操作，还有许多细节决定成败。温度与气压会影响光波在大气中的传播速度，进而影响测距精度。在高精度测量中，应实时输入现场的温度、气压值，让仪器自动进行气象改正。棱镜常数必须与所用棱镜匹配，常见的国产棱镜常数为-30mm，设置错误将直接导致距离系统偏差。

为了削弱仪器轴系误差的影响，可采用盘左、盘右观测取平均的方法。在观测过程中，确保仪器和棱镜的稳定性，避免在震动或大风环境下进行高精度测量。对于高程测量，特别是长距离三角高程测量，其精度受大气折光、地球曲率影响显著，需进行相应改正或采用对向观测法。有经验的老师傅会告诉你，测量不仅是技术，更是艺术，需要用心去感受仪器与环境的每一次对话。

养成“步步检核”的习惯。每站设置完成后，测量一个已知点检核；每段测量结束后，及时导出数据初步检查。将理论与实践结合，不断从每次作业中总结得失，你的测量技艺必将日益精进，最终达到人机合一的境界。
