eplan项目创建教程 eplan怎么创建新项目

eplan项目创建教程 eplan怎么创建新项目 ,对于想了解建站百科知识的朋友们来说，eplan项目创建教程 eplan怎么创建新项目是一个非常想了解的问题，下面小编就带领大家看看这个问题。

在电气设计领域，EPLAN犹如一张精密的数字蓝图，而项目的创建，便是绘制这张蓝图的第一笔，是奠定一切标准化、高效化设计的基石。许多初学者在面对这款功能强大的软件时，往往在第一步——创建新项目上就感到迷茫。本文将为您带来一份详尽的EPLAN项目创建教程，不仅告诉您“怎么创建”，更深入解析“为何这样创建”，助您从项目伊始就构建起清晰、规范的设计框架，为后续的绘图、报表生成和团队协作铺平道路。

一、启动与准备：打开通往专业设计的大门

在您双击EPLAN图标，启动软件的那一刻，一场精密的电气设计之旅便已启程。首先映入眼帘的可能是软件版本选择界面，对于功能完整性要求高的用户，通常建议选择EPLAN Electric P8

二、核心配置：定义项目的“基因”与“骨架”

点击“新建”后，将弹出“创建项目”对话框，这里是定义项目核心身份的关键一步。项目名称应清晰、规范，建议使用英文、数字或拼音组合，避免使用中文和特殊符号，以确保文件路径的兼容性。保存位置至关重要，您可以选择软件默认的路径，但更推荐在非系统盘（如D盘）建立专属的项目文件夹，便于长期管理和备份。接下来是项目模板的选择，这是整个创建过程的灵魂所在。模板文件（扩展名为.emp）预置了绘图标准、图框、报表格式等规则。常见的模板包括符合中国国家标准的GB_系列、国际通用的IEC_系列等。对于大多数项目，特别是需要生成完整报表的项目，推荐选择如IEC_tpl003这类包含了“高层代号”、“位置代号”和“文档类型”完整页结构的模板，它能极大地提升后续设计的结构化程度和数据管理效率。

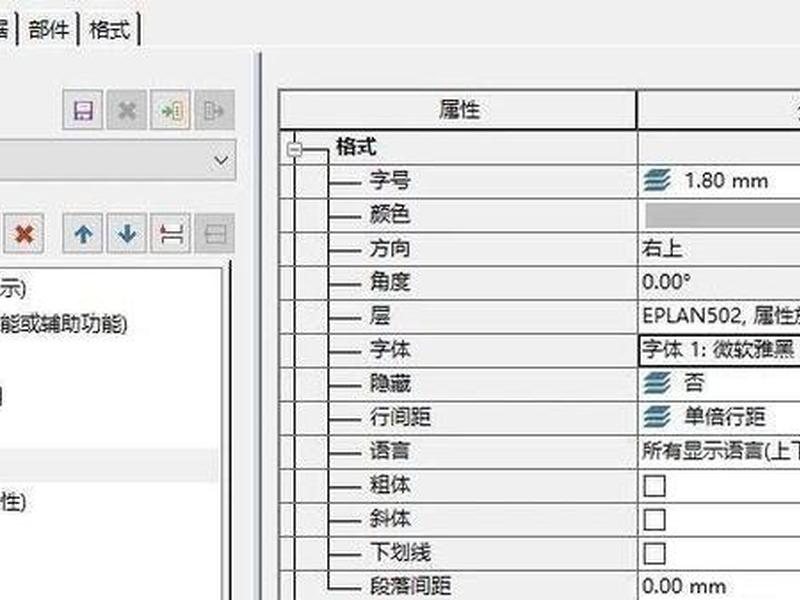

三、属性详解：赋予项目生命与个性

完成基础创建后，系统会弹出“项目属性”对话框。这里是对项目进行深度定制的舞台。您可以在此填写项目的详细描述、创建者、创建日期等信息，这些信息将自动填入后续生成的封面、标题栏中。更重要的是“结构”设置，它定义了项目图纸的组织逻辑。“高层代号”（前缀为“=”）用于标识设备的功能，如“=POW”代表动力部分；“位置代号”（前缀为“+”）用于标识设备的物理安装位置，如“+MCC”代表电机控制中心。合理设置这些标识符，就像为项目的每一页图纸都贴上了清晰的智能标签，不仅便于设计者管理，更为未来的查找、修改和团队协作提供了极大的便利。您也可以在此阶段暂时保留默认设置，待项目深入后再行调整。

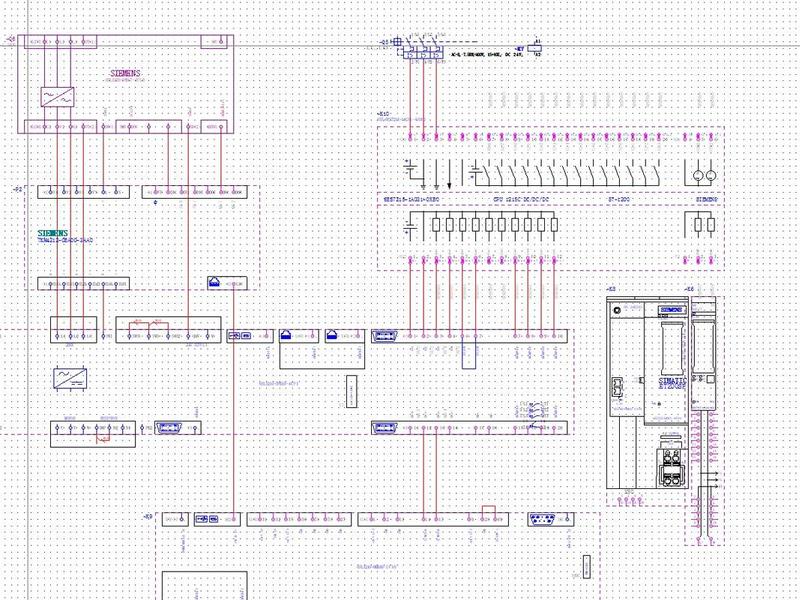

四、页面创建：绘制蓝图的画布

项目创建完成后，导航器中会出现您的项目名称。项目还是一个“空壳”，需要为其添加具体的“页”来承载设计内容。在项目名称上右键点击，选择“新建”，即可进入“页属性”配置。您需要为每一页选择页类型，例如“多线原理图”、“单线原理图”或“安装板布局图”，这决定了该页的绘图规则。必须为每一页指定一个图框（如FN1_001），图框决定了图纸的边界、标题栏和logo位置。页的名称由结构标识符和页描述组成，遵循“=高层代号+位置代号/页名”的格式，例如“=AA01+A1/1”。清晰、连续的页命名是保证大型项目图纸井然有序的关键。第一页通常建议创建为“标题页/封页”，用于展示项目总览信息。

五、实战技巧与避坑指南

掌握了基本步骤后，一些实战技巧能让您的创建过程更加顺畅。建议在开始正式设计前，花时间规划好项目的整体结构框架，提前确定主要的高层代号和位置代号划分。如果发现选错了模板（如误选了结构简单的IEC_tpl001），无需慌张，可以在项目属性的“结构”选项卡中，手动勾选添加上“文档类型”，将其调整升级为完整结构。在创建页时，确保“捕捉到网格”功能已打开，这是实现元件自动对齐和连线的基础。一个常见的“坑”是，创建封面页或某些特殊页类型时，如果未同时指定“表格名称”和“图框名称”，页面可能会创建失败，务必留意。

六、从创建到标准化的进阶之路

一次成功的项目创建，远不止是点下“确定”按钮。它标志着您开始运用EPLAN强大的数据管理和标准化能力。一个结构清晰、属性完整的项目，是后续自动生成部件清单、端子图表、电缆报表等所有智能功能的基础。通过将公司常用的图框、符号库、报表模板集成到自定义的项目模板中，您可以实现“一次创建，多次复用”，极大地提升团队的整体设计效率和质量一致性。从这个意义上说，创建项目不仅是操作的起点，更是构建企业电气设计知识资产和标准化体系的起点。

通过以上六个方面的详细阐述，我们从打开软件、配置核心、设定属性、添加页面，到掌握技巧并展望标准化，完整地走通了EPLAN创建新项目的全流程。记住，一个优秀的EPLAN项目始于一个深思熟虑的创建过程。每一次点击“新建”，不仅是在创建一份文件，更是在构建一个逻辑清晰、扩展性强、便于协作的数字化电气工程世界。扎实走好这第一步，您就已经掌握了驾驭EPLAN这艘电气设计巨轮的核心舵盘，后续的绘图、标注、报表都将变得有章可循，水到渠成。
